Sc-8

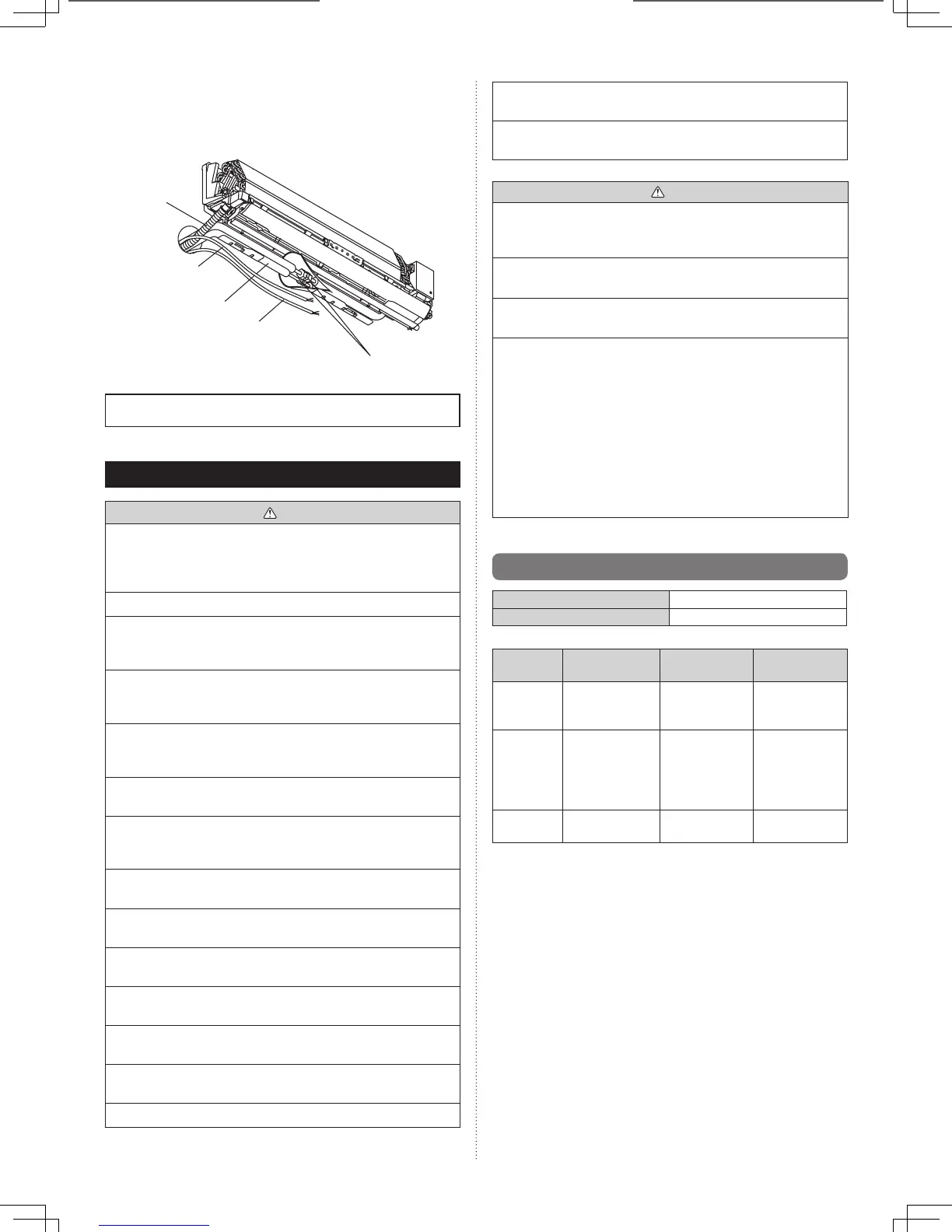

(6) 将室内机组固定在挂墙托架上。
(7) 将排水软管和管道固定在室内机组上。
(
4
左后侧管道 )
排水软管
连接线（电源线）
连接管
连接线
（信号线和遥控器线）
将管道连接
• 如果想让连接管道的工作进展更顺利，事先进行位置布局，
外形加工和暂时固定连接管和连接线。
6.
电气接线
]
警告
• 必须由持有证书的人员根据国家或地方法规并按照本说明
书执行电气作业。务必使用机组专用的电路。电源电路供
电不足或不当的电气作业可能会导致如电击或火灾的严重
事故。
• 开始工作前，检查室内机和室外机是否没有通电。
• 使用附带的连接线和电源线，或者制造商指定的线缆。连
接不当、绝缘不充分或者超出了允许的电流限制可能会导
致电击或火灾。
• 对于接线，使用指定类型的电线，将其牢固连接，并确保
电线的外力没有施加到接线端子上。电线连接或紧固不当
可能会导致如端子过热、电击或火灾的严重事故。
• 请勿改装电源线、使用延长线或者使用接线中的任何支线。
连接不当、绝缘不充分或者超出了允许的电流限制可能会
导致电击或火灾。
• 将接线板号码与室外机上的连接线颜色相匹配。错误的接
线可能会导致电气部件烧毁。
• 将连接线牢靠地连接到端子板。此外，使用接线座紧固电
线。如果接线内或端部连接不当，可能会导致故障、电击
或火灾。
• 必
须用线夹固定连接线的绝缘层。（如果绝缘层未被夹住，
可能会发生漏电。）
• 在机组上牢固地安装电气盒盖。电气盒盖安装不当可能会
因暴露于灰尘或水而导致如电击或火灾的严重事故。
• 在用于接线的墙壁开孔中安装套管。否则，可能会导致短
路。
• 安装接地漏电断路器。此外，安装接地漏电断路器，以便
同时切断整个 AC 主电源。否则，可能会导致电击或火灾。
• 安装接地漏电断路器。
如果未安装接地漏电断路器，可能会导致电击或火灾。
• 必须连接地线。
不当的接地工作可能会导致电击。
• 安装遥控器电线时，要确保不会用手直接触摸到。
• 按照标准进行接线工作，以便空调器可以安全无故障地运
行。
• 将连接电缆牢固地连接在接线板上。不正确的安装可能会
导致火灾。
注意
• 将机组接地。
请勿将地线连接到气体管、水管、避雷针或电话地线。
不适当的接地可能造成电击。
• 请勿将电源线连接到信号线或遥控器接线端，因为这会损
坏该产品。
• 绝不要将电源线和信号线束在一起。将这些线束在一起会
导致错误运行。
• 操作 PCB 时，机身上的静电可能造成控制 PCB 发生故障。
请遵循下列注意事项 ：
• 对室内和室外机组以及外围设备使用接地线。
• 切断电源（断路器）。
• 请触摸室内和室外机组金属部分 10 秒以上，以释放机身
静电。
• 请勿触碰接线 PCB 上的部件端子和布线模式。
]1
6.1. 电气要求
额定电压
230 V
操作范围
198 - 264 V
电缆尺寸推
荐值 (mm
2
)
电线类型 备注
电源线 2.5
245 IEC57
或相当品
1ø 50 Hz
198 - 264 V
2 电线 + 地线
信号线 0.33
LONWORKS
兼容线
22 AWG
LEVEL 4 (NEMA)
非极性双芯双
绞实芯线，直
径 0.65 mm
遥控器线 0.33
聚氯乙烯外
皮电缆 *
极性 3 芯
双绞线
*: 根据当地规则，对遥控器使用屏蔽电缆。
