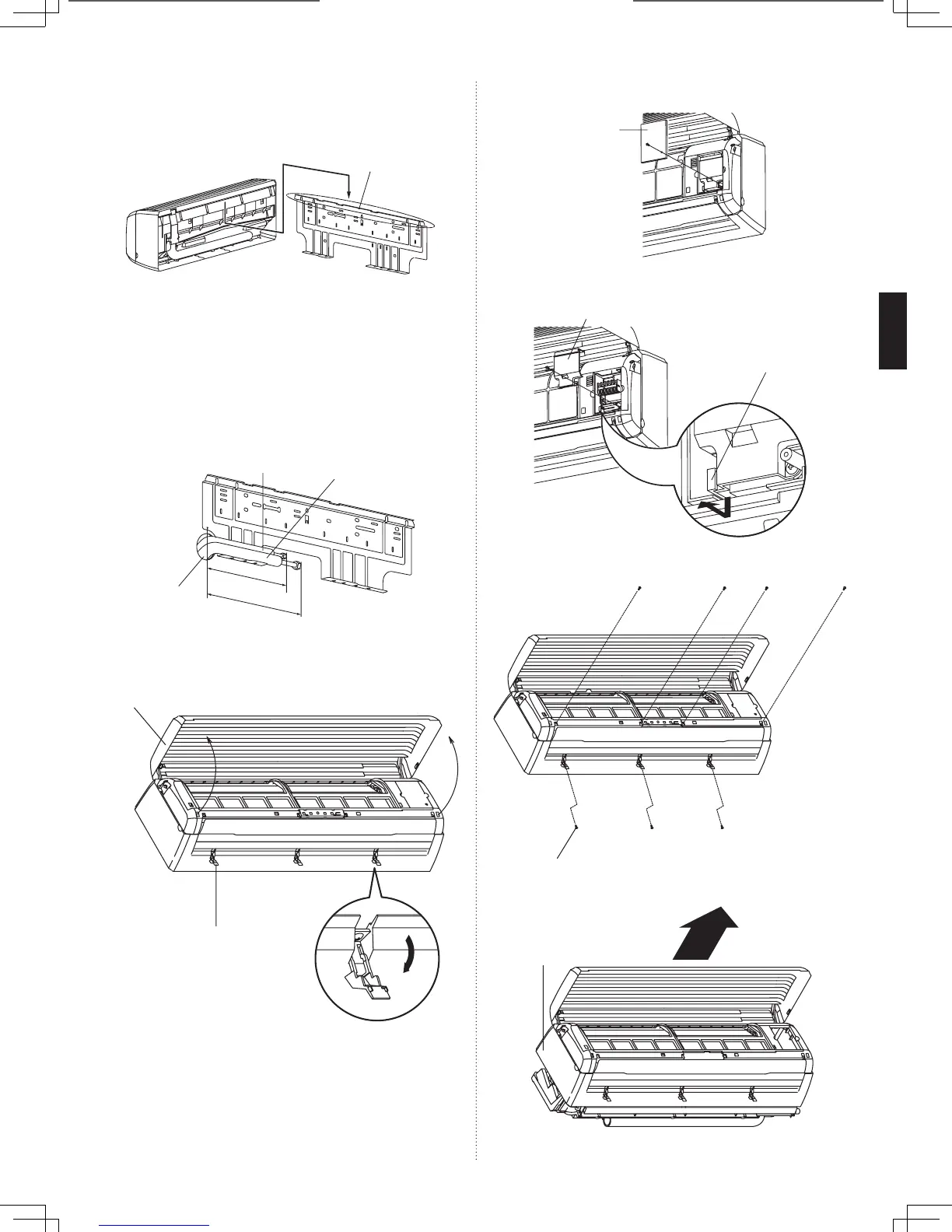

卸下控制箱盖。
控制箱盖
(3)
注意挂钩处，并卸下接线盒盖。
接线盒盖
挂钩
(4) 卸下七枚自攻螺钉。
自攻螺钉
(5) 卸下面板。
面板
• 请先进行“6. 电气接线”，然后进行此管道连接。
• 用布带包裹室内机组管道的外露部分。
• 将室内机组管道和排水软管穿过墙洞后，请将室内机组悬挂
在挂墙托架顶部的吊上。
挂墙托架
室内机组
顶部吊钩
[ 使用
4
左后侧管道、
5
左侧管道和
6
中央管道时 ]
• 重新设置管道末端。
• 如果在
4
左后侧和
6
中央连接管道，请将连接管穿过墙壁
安装。
• 请以最少 100 mm 的弯曲半径将连接管弯曲，并安装在距离
墙壁不超过 50 mm 的地方。
(
4
左后侧管道 )
约 380 mm
连接管
（液管）
连接管
（气管）
用弯管器弯管
（R100）
约 460 mm
(1) 打开螺钉盖和回风格栅。
螺钉盖
回风格栅
