Sc-9
剥去 25 mm (31/32")
环
带特殊垫片的螺钉
电线
电线端部（环）
接线盒
带特殊垫片
的螺钉
电线端部
（环）
电线
警告
• 使用实芯电线时，请勿使用环形端子。如果使用带有环形
端子的实芯电线，环形端子的气压粘结可能会发生故障并
导致电线异常发热。
B. 对于绞合线
(1) 如下图所示，用带绝缘套管的环形端子连接到接线盒。
(2) 用适当的工具将环形端子压紧到电线，不要让电线松脱。
(3) 用指定的电线连接牢固，然后拧紧，保持端子上没有张力。
(4) 使用适当的螺丝刀拧紧端子螺钉。不要使用过小的螺丝刀，
否则，螺钉头可能会被损坏并且无法将螺钉正确拧紧。
(5) 不要过分拧紧端子螺钉，否则螺钉可能会断裂。
(6) 请参见表中的端子螺钉拧紧扭矩。
(7) 请不要用一颗螺丝固定两根电源线。
剥去 10 mm (13/32")
环形端子
套管
带特殊垫片的螺钉
电线
环形端子
接线盒
带特殊垫片
的螺钉
电线
环形
端子
警告
• 使用环形端子并将端子螺钉拧紧到指定的扭矩，否则可能
会造成异常过热并可能造成机组内部严重损坏。
端子号码 拧紧扭矩
M4 螺钉
（电源线／ L, N, GND）
1.2至1.8 N · m
(12至18 kgf · cm)
]1
6.2.

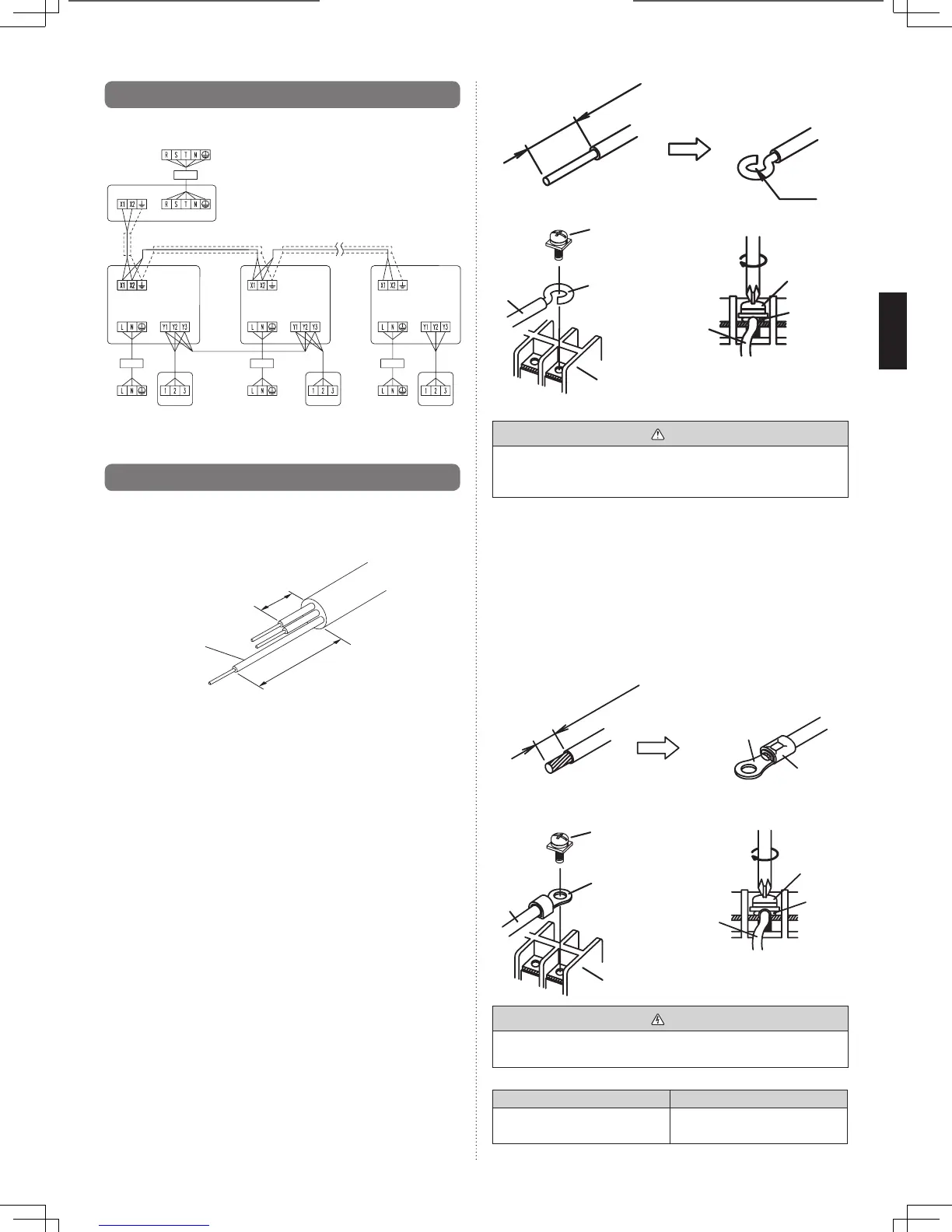

接线方法
( 示例 )
电源
室外机
断路器
电源
信号线
信号线
电源 电源
遥控器
（主）
遥控器
电源 遥控
信号线 信号线
电源 电源遥控 遥控
室内机
电源
遥控器
（副）
室内机
室内机
断路器 断路器 断路器
]1
6.3.
机组接线
• 将电线连接到接线板之前。
6.3.1. 电源线
电源线
30 mm
90 mm
地线
A. 对于实芯接线
(1) 要连接电端子，请将电线在端部结环后根据下图进行连接。
(2) 用指定的电线连接牢固，然后拧紧，保持端子上没有张力。
(3) 使用适当的螺丝刀拧紧端子螺钉。不要使用过小的螺丝刀，
否则，螺钉头可能会被损坏并且无法将螺钉正确拧紧。
(4) 不要过分拧紧端子螺钉，否则螺钉可能会断裂。
(5) 请参见表中的端子螺钉拧紧扭矩。
(6) 请不要用一颗螺丝固定两根电源线。
