Sc-10

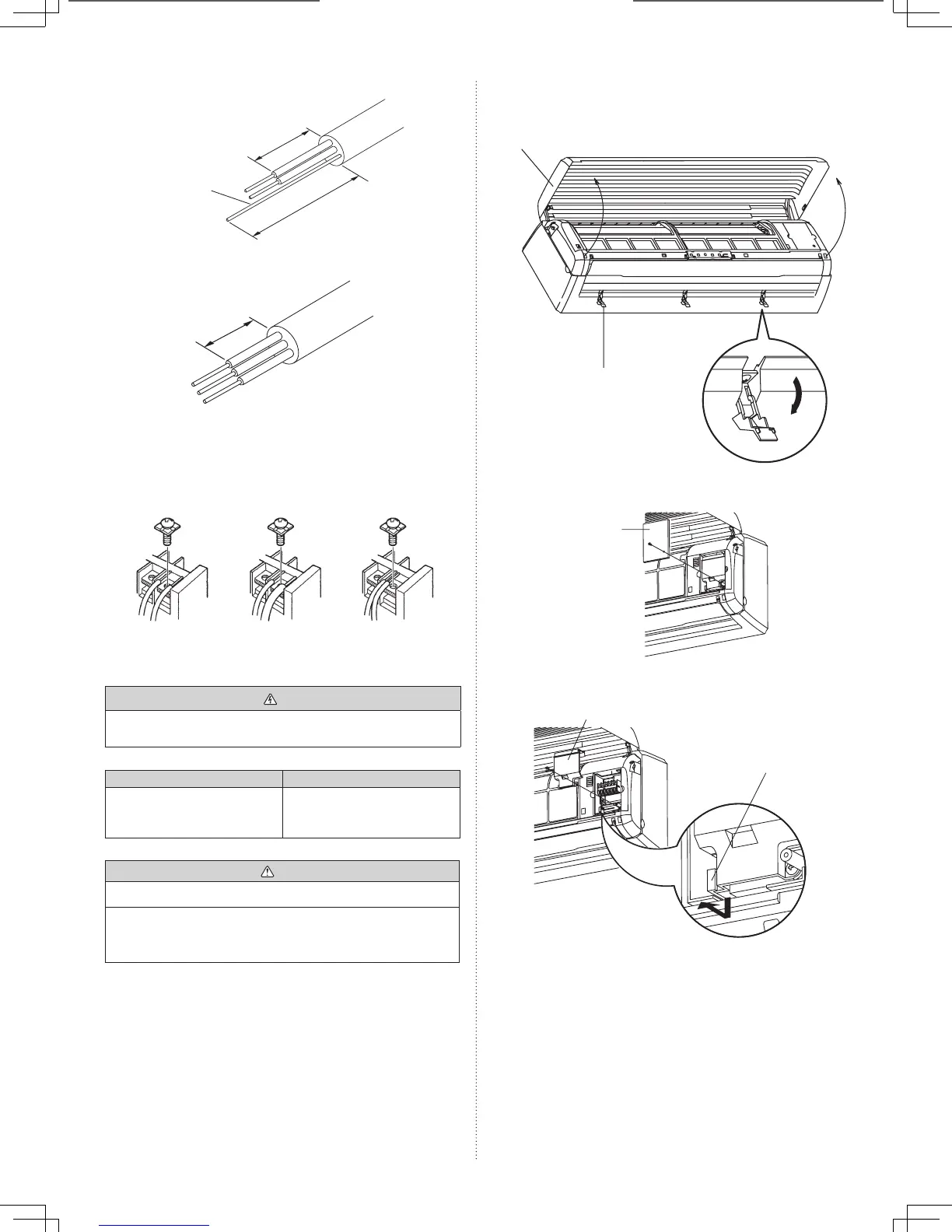

6.3.2. 信号线和遥控器线
80 mm
30 mm
屏蔽电线
（无绝缘层）
信号线
遥控器线
30 mm
• 如图 B 所示连接遥控和信号线。
• 连接两根电线时。
图 B
直径不同 连接到同一端
不正确 不正确
正确
警告
• 将端子螺钉拧紧到指定的扭矩，否则可能会造成异常过热
并可能造成机组内部严重损坏。
端子号码 拧紧扭矩
M4 螺钉
（信号线／ X1, X2）
（遥控器线／ Y1, Y2, Y3）
0.8 至 1.2 N · m
(8至12 kgf · cm)
注意
• 要剥去引线上的绝缘层，请使用不会损坏导线的专用工具。
• 在接线盒上安装螺钉时，请勿过度拧紧螺钉而折断电线。
同时，过度拧紧的螺钉可能造成错误接触，从而导致通信
故障。
• 从格栅开始时，以下列顺序将其卸下。
(1) 打开回风格栅。
螺钉盖
回风格栅
(2) 卸下控制箱盖。
控制箱盖
(3) 注意挂钩处，并卸下接线盒盖。
接线盒盖
挂钩
