Sc-14
• 设置详情
功能号码 项目 设置号码
01 室内机地址 00~63
02 制冷剂地址 00~99
用于遥控器时，将所有的旋转开关设为 0，有关详细信息，请
参阅“7.1 设置地址”。
出厂时，所有开关都被设为 0。
(2) 其它
指示方式
指示器名称 指示方式
运转指示灯（绿色） 功能号码；10 处（亮 0.5 秒／灭 0.5 秒）
定时器指示灯（橙色） 功能号码 ；1 处（亮 0.5 秒／灭 0.5 秒）
过滤网指示灯（红色） 设置号码： （0 - 9）（亮 0.5 秒／灭 0.5 秒）
（示例）功能 ：31，设置号码 ：2
运转指示灯
（绿色）
定时器指示灯
（橙色）
过滤网指示
灯（红色）
11 秒
10 秒
9 秒
12 秒 1 个循环
亮
灭
0.5s
0.5s
0.5s
0.5s
0.5s
0.5s
0.5s
0.5s
0.5s
0.5s 0.5s 0.5s
亮
灭
亮
灭

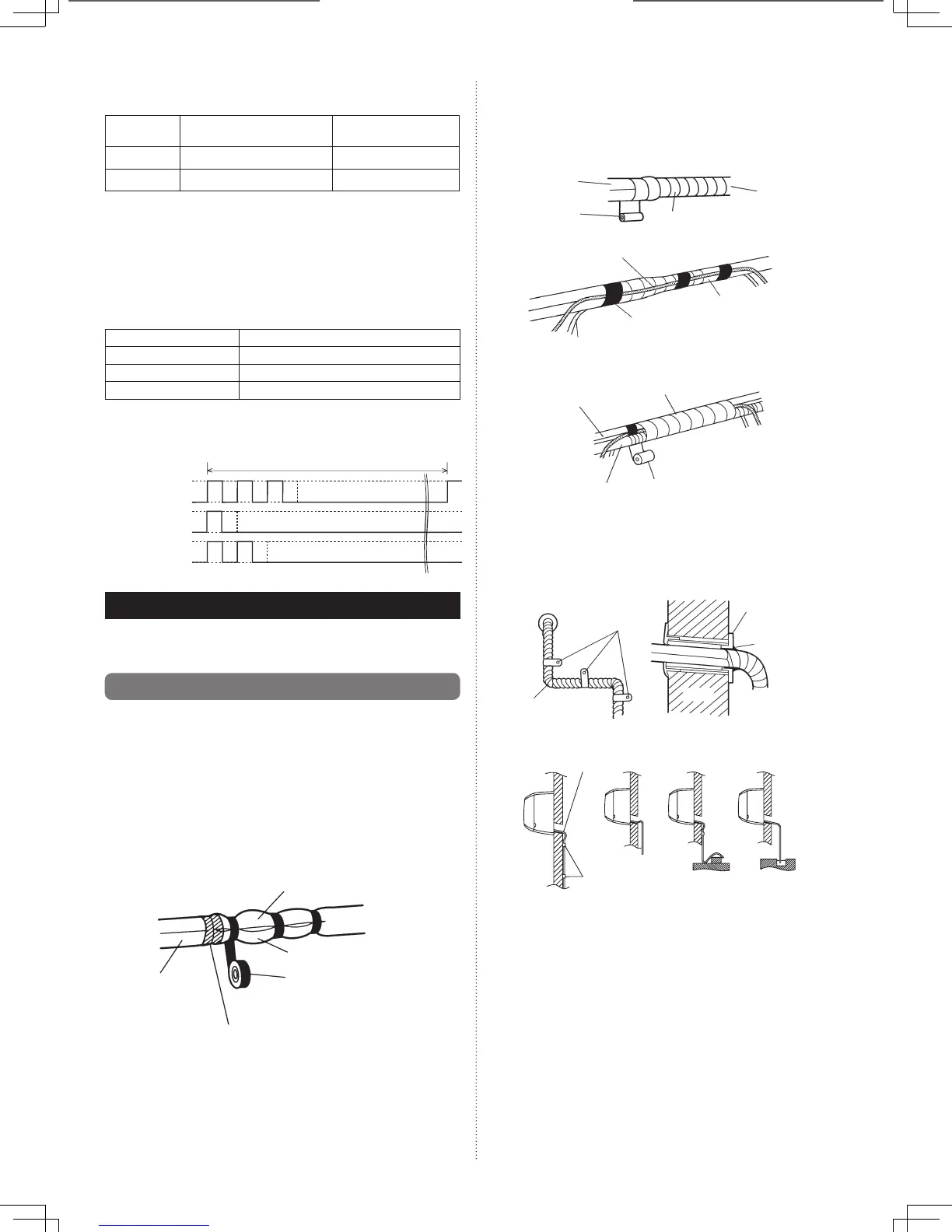

8. 最后处理
进行这部分作业前，请先进行密封试验。
（请参阅室外机组的安装说明书。）
]1
8.1. 连接管，连接线和排水软管
如有必要，请将排水软管绝热，防止管道凝结。
(1) 管道之间的绝热处理。
• 如果在
1
后侧、
2
右侧和
3
底部连接管道，则请将连接管
的绝热层和室内机组管道的绝热层重叠，然后用聚氯乙烯胶
带包扎一起，以防止出现任何缝隙。
• 如果在
4
左后侧、
5
左侧和
6
中央连接管道，请将连接管
绝热层和室内机组管道绝热层的末端部分互相接续，然后用
聚氯乙烯胶带将两者包扎在一起，使它们之间没有间隙。
(
1
后侧、
2
右侧和
3
底部管道 )
室内机组管道（绝热层）
将绝热层重叠在一起。
连接管（绝热层）
将管道绝热层包扎在一起，
以防止出现任何缝隙。
聚氯乙烯胶带
( 如在
4
左后侧、
5
左侧和
6
中央连接管道 )
• 将位于机壳内管道通道部分的管子用布带包裹。
• 请参照下图用聚氯乙烯胶带包扎连接线。
• 用布带将管道和排水软管包扎在一起，使其能够放入后侧机
壳内管道通道部分。
连接管
室内机组管道
布带
用布带包裹。
连接线（信号线和遥控器线）
连接线（电源线）
聚氯乙烯胶带
管道
管道
布带
排水软管
用布带缠绕
(2) 用聚氯乙烯胶带暂时将连接线固定在连接管上。
(3) 用管托等将连接管固定在外墙上。
(4) 为防止雨水渗入或漏风，请用密封填缝料将外墙管道口和
管道之间的缝隙填满。
(5) 将排水软管固定在外墙等上。
管托
管道
外墙盖
墙壁
( 室外 )
密封填缝料
正确
排水软管
管托
被抬高
隆起 管端浸没水中
不正确 不正确 不正确
