Strom- und Datenübertrager
Montage- und Bedienungsanleitung
SECUREconnect 200
DE

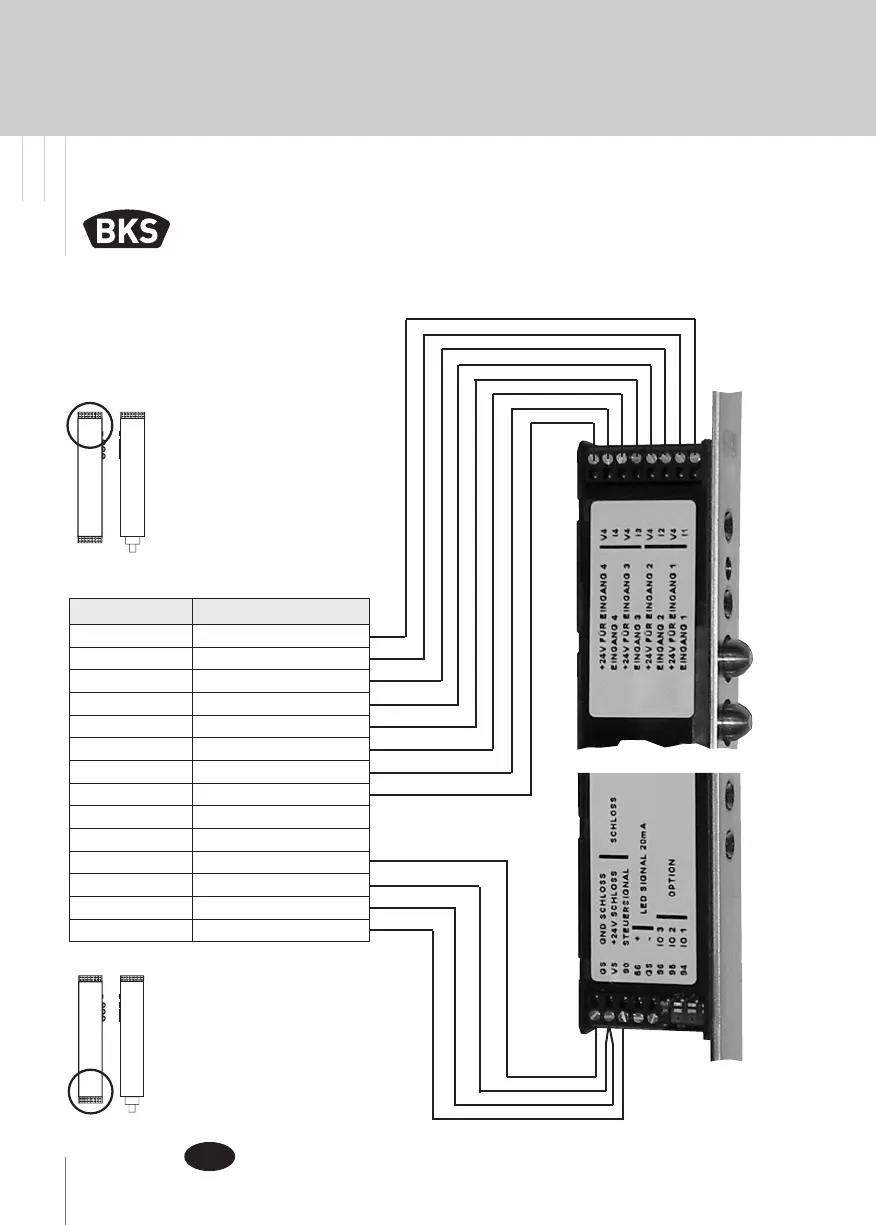

8.4 Anschlussplan Motorschloss Serie 19
Anschlusskabel Signal
Blau verriegelt COM
Rot verriegelt NO
Schwarz entriegelt COM
Violett entriegelt NO
Grau- rosa Schließbart COM
Rot-blau Schließbart NO
Weiß-grün Funktionsausgang COM
Braun-grün Funktionsausgang NO
Grün nicht belegt
Gelb Funktionseingang
Weiß GND
Braun + 24 V
Grau Türkontakt
Rosa Steuerleitung
