G-U BKS SecureConnect 200 - (Mit 14 Poligem Anschlusskabel)

 . | EE | Printed in Germany
Strom- und Datenübertrager
Montage- und Bedienungsanleitung
SECUREconnect 200
DE

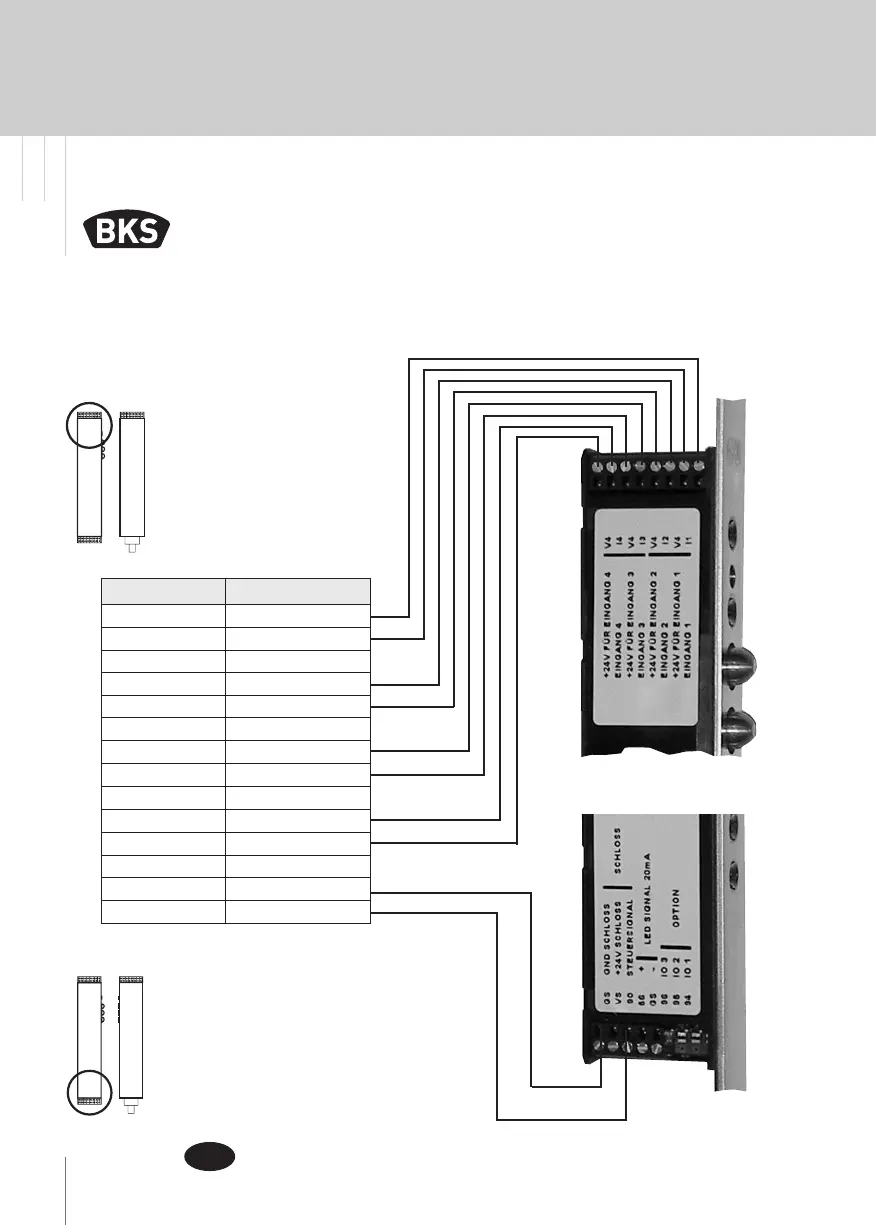

8.6 Anschlussplan EK-Schloss Serie 21
(mit 14 poligem Anschlusskabel)
Anschlusskabel Signal
Blau Verriegelt COM
Grün Verriegelt NO
Grau Verriegelt NC
Rot Schließbart COM
Gelb Schließbart NO
Rosa Schließbart NC
Violett Drücker Seite 1 COM
Rot-blau Drücker Seite 1 NO
Braun-grün Drücker Seite 1 NC
Weiß-grün Drücker Seite 2 COM
Grau-rosa Drücker Seite 2 NO
Schwarz Drücker Seite 2 NC
Weiß GND
Braun + 24 V
