CHAPTER 7: MODBUS COMMUNICATIONS MODBUS MEMORY MAP
PQM POWER QUALITY METER – INSTRUCTION MANUAL 7–69
1282 PFa Log Assignment 0 to 3 1 --- F34 0 = NONE
1283 Pb Log Assignment 0 to 3 1 --- F34 0 = NONE
1284 Qb Log Assignment 0 to 3 1 --- F34 0 = NONE
1285 Sb Log Assignment 0 to 3 1 --- F34 0 = NONE
1286 PFb Log Assignment 0 to 3 1 --- F34 0 = NONE
1287 Pc Log Assignment 0 to 3 1 --- F34 0 = NONE
1288 Qc Log Assignment 0 to 3 1 --- F34 0 = NONE
1289 Sc Log Assignment 0 to 3 1 --- F34 0 = NONE
128A PFc Log Assignment 0 to 3 1 --- F34 0 = NONE
128B P3 Log Assignment 0 to 3 1 --- F34 0 = NONE
128C Q3 Log Assignment 0 to 3 1 --- F34 0 = NONE
128D S3 Log Assignment 0 to 3 1 --- F34 0 = NONE
128E PF3 Log Assignment 0 to 3 1 --- F34 0 = NONE
128F Frequency Log Assignment 0 to 3 1 --- F34 0 = NONE
1290 Positive kWh Log Assignment 0 to 3 1 --- F34 0 = NONE
1291 Negative kWh Log Assignment 0 to 3 1 --- F34 0 = NONE
1292 Positive kvarh Log Assignment 0 to 3 1 --- F34 0 = NONE
1293 Negative kvarh Log Assignment 0 to 3 1 --- F34 0 = NONE
1294 kVAh Log Assignment 0 to 3 1 --- F34 0 = NONE
1295 Ia Demand Log Assignment 0 to 3 1 --- F34 0 = NONE
1296 Ib Demand Log Assignment 0 to 3 1 --- F34 0 = NONE
1297 Ic Demand Log Assignment 0 to 3 1 --- F34 0 = NONE
1298 In Demand Log Assignment 0 to 3 1 --- F34 0 = NONE
1299 P3 Demand Log Assignment 0 to 3 1 --- F34 0 = NONE
129A Q3 Demand Log Assignment 0 to 3 1 --- F34 0 = NONE
129B S3 Demand Log Assignment 0 to 3 1 --- F34 0 = NONE
129C Ia THD Log Assignment 0 to 3 1 --- F34 0 = NONE
129D Ib THD Log Assignment 0 to 3 1 --- F34 0 = NONE
129E Ic THD Log Assignment 0 to 3 1 --- F34 0 = NONE
129F In THD Log Assignment 0 to 3 1 --- F34 0 = NONE
12A0 Van THD Log Assignment 0 to 3 1 --- F34 0 = NONE
12A1 Vbn THD Log Assignment 0 to 3 1 --- F34 0 = NONE
12A2 Vcn THD Log Assignment 0 to 3 1 --- F34 0 = NONE
12A3 Vab THD Log Assignment 0 to 3 1 --- F34 0 = NONE
12A4 Vbc THD Log Assignment 0 to 3 1 --- F34 0 = NONE
12A5 Analog Input Log Assignment 0 to 3 1 --- F34 0 = NONE
12A6 Reserved
to ↓ ↓ ↓ ↓ ↓ ↓
12BF Reserved

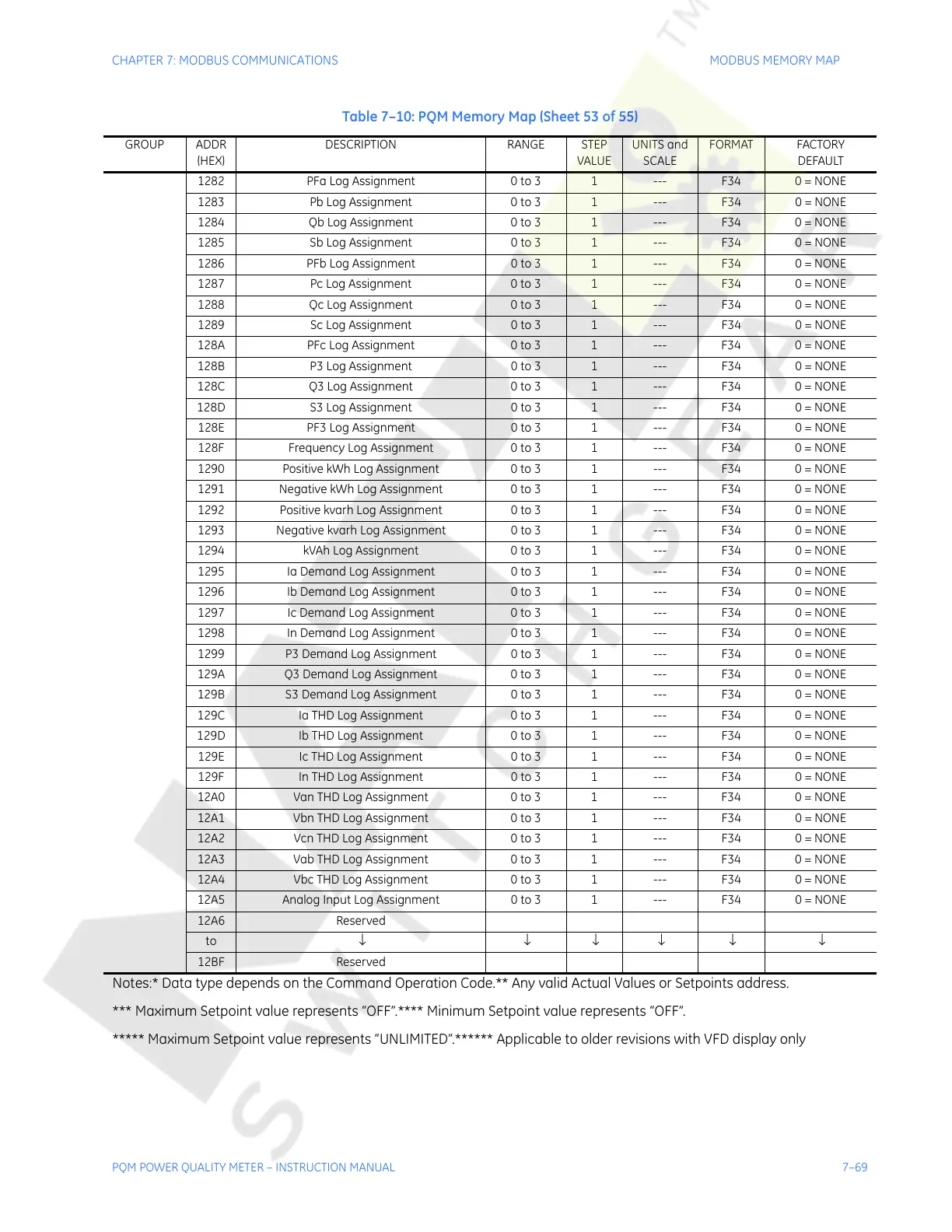

Table 7–10: PQM Memory Map (Sheet 53 of 55)
GROUP ADDR
(HEX)
DESCRIPTION RANGE STEP
VALUE
UNITS and
SCALE
FORMAT FACTORY
DEFAULT
Notes:* Data type depends on the Command Operation Code.** Any valid Actual Values or Setpoints address.
*** Maximum Setpoint value represents “OFF”.**** Minimum Setpoint value represents “OFF”.
***** Maximum Setpoint value represents “UNLIMITED”.****** Applicable to older revisions with VFD display only
