7–70 PQM POWER QUALITY METER – INSTRUCTION MANUAL
MODBUS MEMORY MAP CHAPTER 7: MODBUS COMMUNICATIONS
EVENT
RECORDER
12C0 Event Recorder Memory Access Event
Number
0 to 65535 1 --- F1 0
12C1 Event Recorder Operation 0 to 1 1 --- F11 0 = DISABLE
12C2 Event Recorder Event Enable Flags 1 0 to 65535 1 --- F105 65535
12C3 Event Recorder Event Enable Flags 2 0 to 65535 1 --- F106 65535
12C4 Event Recorder Event Enable Flags 3 0 to 65535 1 --- F107 65535
12C5 Event Recorder Event Enable Flags 4 0 to 65535 1 --- F112 65535
12C6 Reserved
to
12CF Reserved
TRACE
MEMORY
12D0 Trace Memory Usage 0 to 2 1 --- F37 0=1x36 cycles
12D1 Trace Memory Trigger Mode 0 to 1 1 --- F38 0=ONE SHOT
12D2 Ia Overcurrent Trigger Level 1 to 151*** 1 % CT F1 151=OFF
12D3 Ib Overcurrent Trigger Level 1 to 151*** 1 % CT F1 151=OFF
12D4 Ic Overcurrent Trigger Level 1 to 151*** 1 % CT F1 151=OFF
12D5 In Overcurrent Trigger Level 1 to 151*** % CT F1 151=OFF
12D6 Va Overvoltage Trigger Level 20 to
151***
1 % VT F1 151=OFF
12D7 Vb Overvoltage Trigger Level 20 to
151***
1 % VT F1 151=OFF
12D8 Vc Overvoltage Trigger Level 20 to
151***
1 % VT F1 151=OFF
12D9 Va Undervoltage Trigger Level 20 to
151***
1 % VT F1 151=OFF
12DA Vb Undervoltage Trigger Level 20 to
151***
1 % VT F1 151=OFF
12DB Vc Undervoltage Trigger Level 20 to
151***
1 % VT F1 151=OFF
12DC Switch Input A Trigger 0 to 2 1 --- F39 0=OFF
12DD Switch Input B Trigger 0 to 2 1 --- F39 0=OFF
12DE Switch Input C Trigger 0 to 2 1 --- F39 0=OFF
12DF Switch Input D Trigger 0 to 2 1 --- F39 0=OFF
12E0 Trace Memory Trigger Delay 0 to 30 1 cycles F1 0 cycles
12E1 Trace Memory Waveform Selection 0 to 6 1 --- F40 0=Ia
12E2 Trace Memory Trigger Relay 0 to 4 1 --- F29 0=OFF
12E3 Reserved
to
12EF Reserved

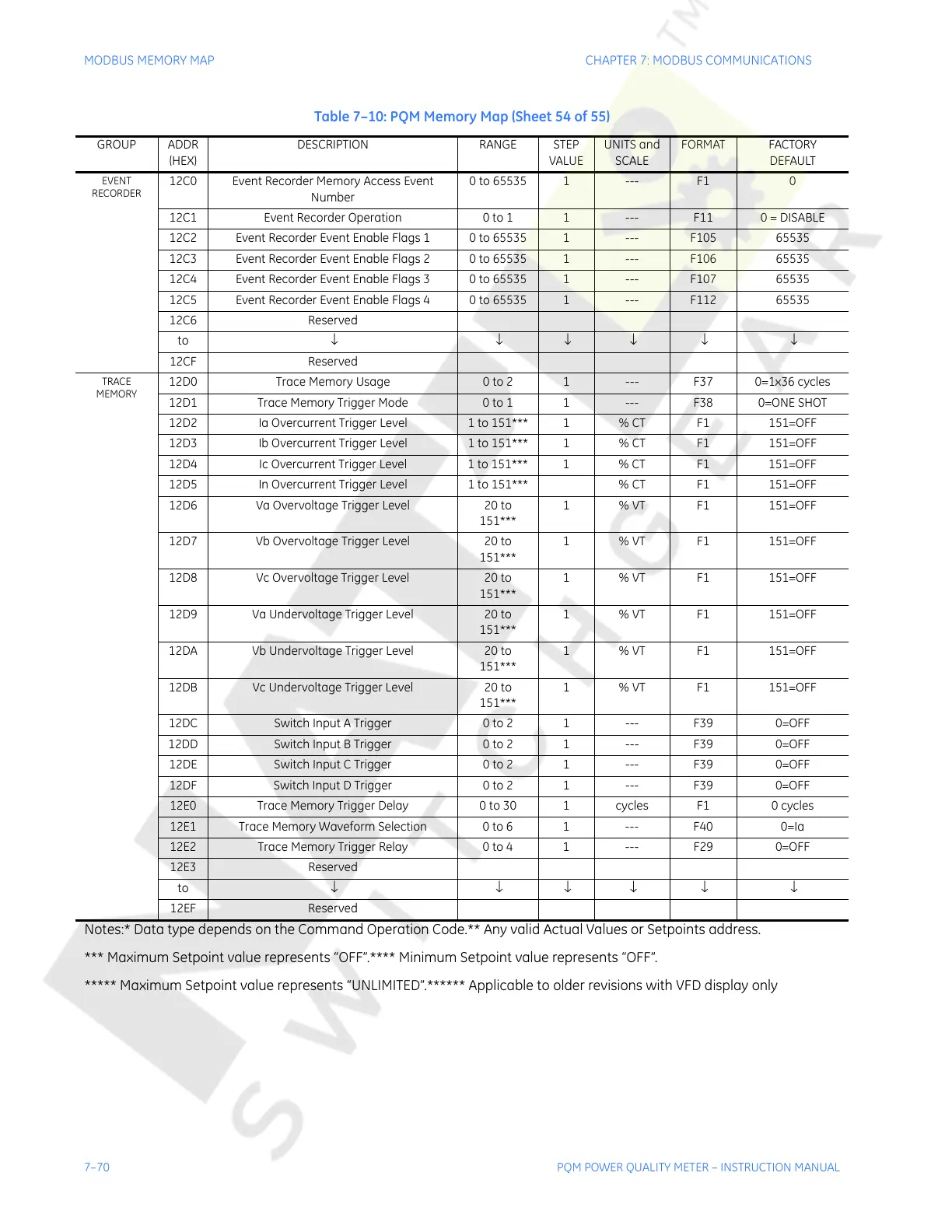

Table 7–10: PQM Memory Map (Sheet 54 of 55)
GROUP ADDR
(HEX)
DESCRIPTION RANGE STEP
VALUE
UNITS and
SCALE
FORMAT FACTORY
DEFAULT
Notes:* Data type depends on the Command Operation Code.** Any valid Actual Values or Setpoints address.
*** Maximum Setpoint value represents OFF.**** Minimum Setpoint value represents “OFF.
***** Maximum Setpoint value represents “UNLIMITED”.****** Applicable to older revisions with VFD display only
