CHAPTER 7: MODBUS COMMUNICATIONS MODBUS MEMORY MAP
PQM POWER QUALITY METER – INSTRUCTION MANUAL 7–89
F112 EVENT RECORDER EVENT ENABLE FLAGS 4 FFFF
Power On 0001
Power Off 0002
Alarm / Control Reset 0004
Setpoint Access Enable 0008
Not Used 0010
Not Used 0020
Not Used 0040
Not Used 0080
Not Used 0100
Not Used 0200
Not Used 0400
Not Used 0800
Not Used 1000
Not Used 2000
Not Used 4000
Not Used 8000
F113 TRACE MEMORY TRIGGERED FLAG STATUS FFFF
0=Trace Memory Not Triggered ---
1=Trace Memory Triggered ---
Not Used ---
Not Used ---
Not Used ---
Not Used ---
Not Used ---
Not Used ---
Not Used ---
Not Used ---
Not Used ---
Not Used ---
Not Used ---
Not Used ---
Not Used ---
Not Used ---

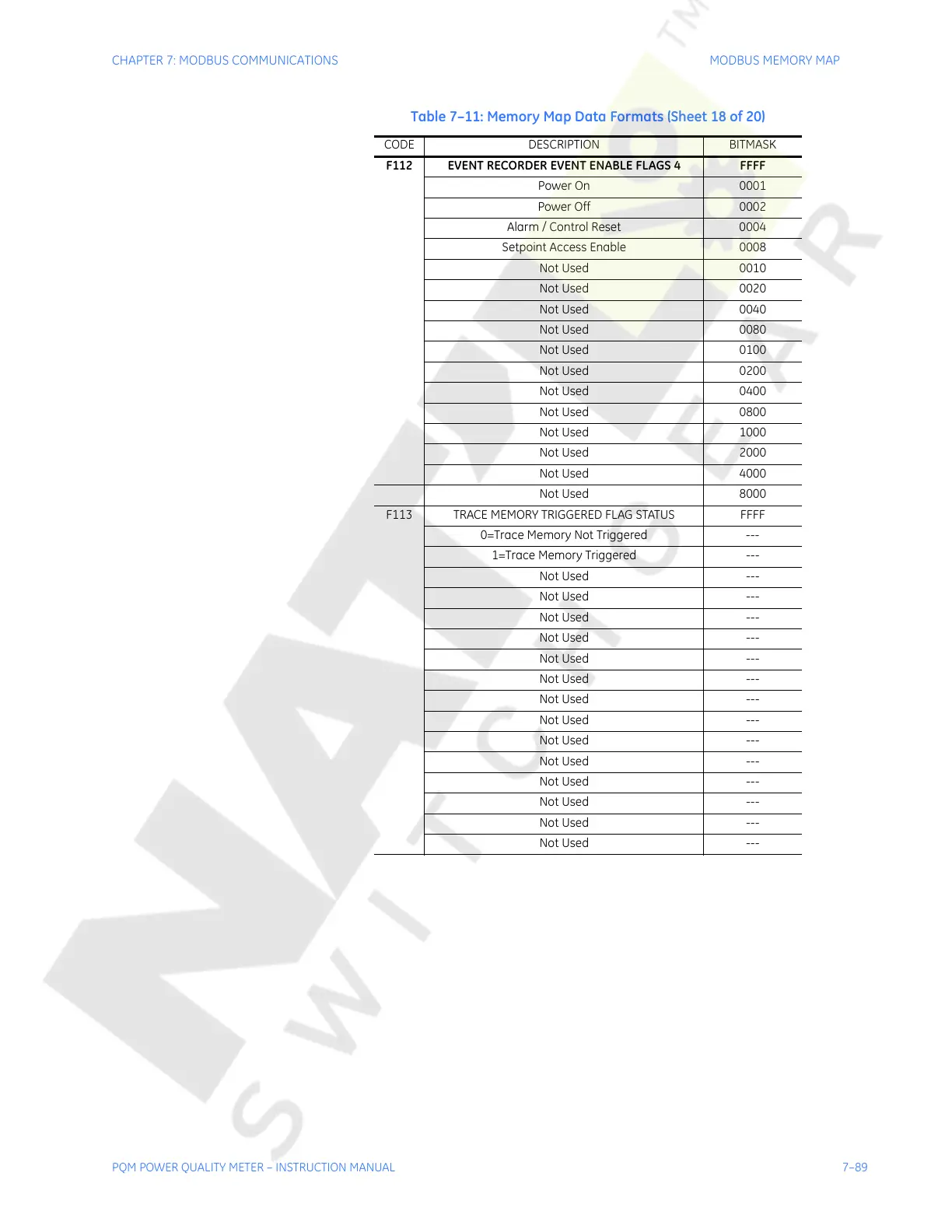

Table 7–11: Memory Map Data Formats (Sheet 18 of 20)
CODE DESCRIPTION BITMASK
