GEA Mechanical Equipment
GEA Tuchenhagen GmbH
Am Industriepark 2-10, D-21514 Büchen, Germany
Telephone +49 4155 49-0, Telefax +49 4155 49-2423
sales.geatuchenhagen@gea.com, http://www.tuchenhagen.com
Date: 2016-06-30
Page: 48 of 48
Dimension_sheet.fm
Dimension sheet
Vacuum Valve V
Dimension Sheet
Vacuum Valve V

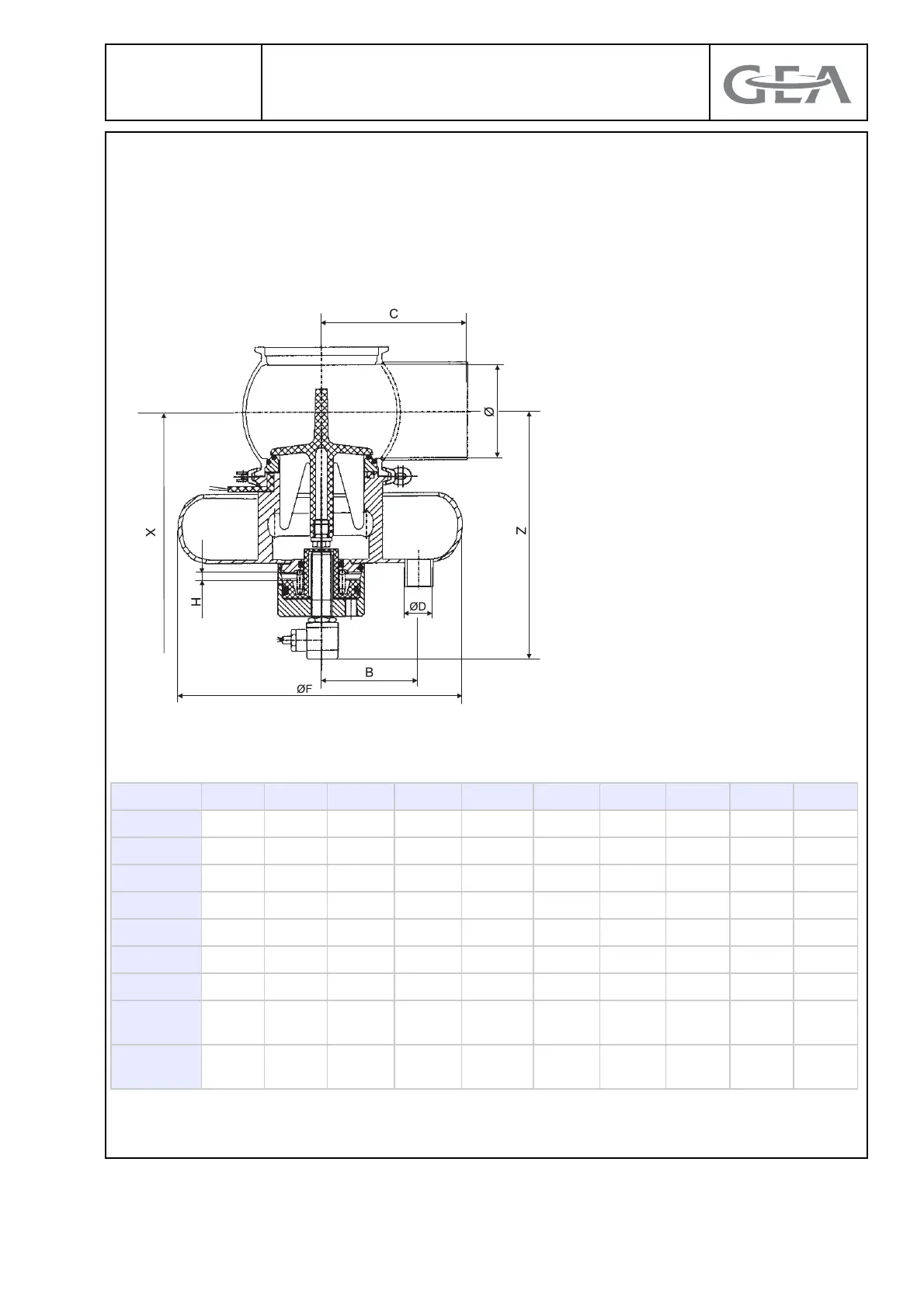

Dimensional drawing: X – installation dimension, H – stroke
Dimension DN 65 DN 80 DN 100 DN 150 2.5" OD 3" OD 4" OD 3" IPS 4" IPS 6" IPS
Ø 66 81 100 150 60 73 97.5 85 110 162
B 68 68 76 102 68 68 76 68 68 102
C 125 125 125 150 125 125 125 152,5 152,5 152,5
ØD 29 29 29 35 29 29 29 29 29 35
ØF 230 230 230 285 230 230 230 230 230 285
X 260 268 295 420 260 268 295 270 300 430
Z 203 211 228 299 200 207 227 213 233 305
Stroke with
disk
3 3 3 3 3 3 3 3 3 3
Stroke
without disk
6 6 6 6 6 6 6 6 6 6
