GEIGER Engineering HPD Series - 3-Blade Variable Pitch Propeller; Technical Data of Variable Pitch Propeller

88
Dreiblatt Verstellluftschraube / 3-blade variable pitch propeller
Am Motor HPD32D kann eine Dreiblatt Verstellnabe montiert werden. Der Verstellmechanismus wird über
einen in den Motor integrierten Servomotor elektronisch betätigt. / A three-blade adjustable hub can be
mounted on the HPD32D motor. The adjusting mechanism is actuated electronically via a servo motor
integrated with the motor.
Der Verstellbereich kann programmiert werden. Die Einstellung des Pitchwinkels erfolgt in der Handfunktion
über ein Potentiometer oder einen Hallsensor. Im Automatikbetrieb erfolgt eine
Konstantdrehmomentregelung über den Motorcontroller MC300, oder über einen flight control computer. /
The adjustment range can be programmed. The pitch angle is adjusted manually via a potentiometer or Hall
sensor. In automatic mode, constant torque regulation is performed via the MC300 motor controller or a
flight control computer.

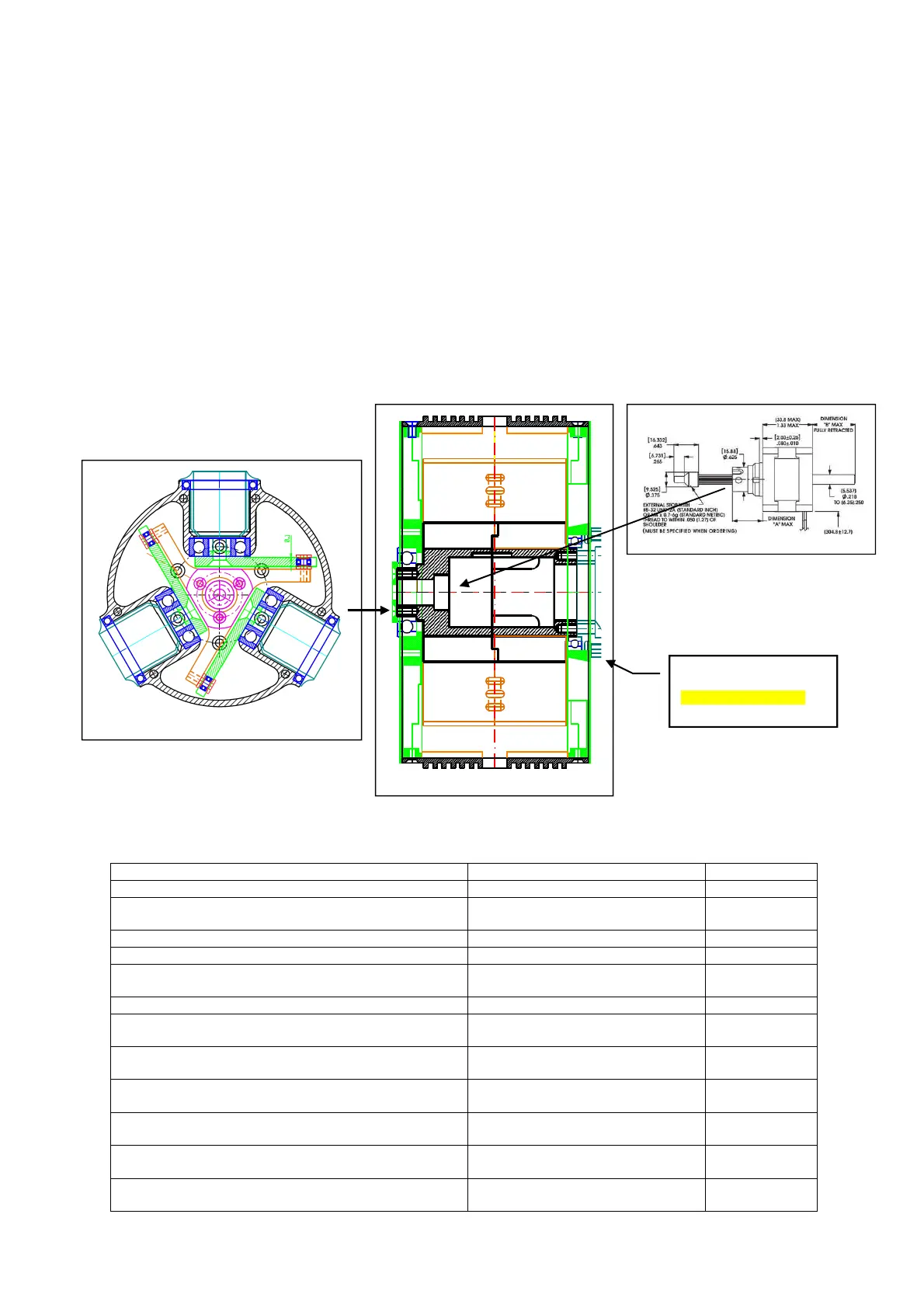

Optionaler Verstellluftschrauben Servomotor im Stator des HPD32D integriert: /
Optional variable pitch propeller servo motor integrated in the stator of the HPD32D:
Technische Daten Verstellluftschraube: / Technical data of variable pitch propeller:
Beschreibung / Description
Wert / Value
Einheit / Unit
Blattanzahl / Number of blades
3
Verstellbereich / Adjustment range
19 Grad /
Degrees
Blattwurzeldurchmesser / Blade root diameter
40 mm
Max. Propellerdurchmesser / Max. propeller diameter
2,5 m
Grenzdrehzahl (max. Dauerdrehzahl) / Limit speed
(max. continuous speed)
2500 1/min
Gewicht / Weight
2600 Gramm / Gram
Anzugsdrehmomenten aller M6 Schrauben /
Tightening torques of all M6 screws
6-8 Nm
Anzugsdrehmomenten aller M8 Schrauben /
Tightening torques of all M8 screws
16-18 Nm
Anzugsdrehmomenten aller M10 Schrauben /
Tightening torques of all M10 screws
32-34 Nm
Schraubensicherung / Screw locking
Loctite 243 oder Loctite 270 /
Loctite 243 or Loctite 270
Max. Stellkraft Verstellservo /
Max. adjusting force of adjusting servo
700 N
Dauerstellkraft Verstellservo /
Permanent adjusting force of adjusting servo
200 N
Motor-
Befestigungsflansch /
Motor mounting flange
