9 Funktionsbeschreibung
Das fremdgesteuerte 2/2 Wege-Ventil
GEMÜ 550 ist ein Metall-Schrägsitzventil
mit Durchgangskörper und besitzt einen
Kolbenantrieb. Die Ventilkörper sind gemäß
Datenblatt in verschiedenen Ausführungen
erhältlich. Das Ventil hat bei Steuerfunktion
NC serienmäßig eine optische
Stellungsanzeige (für Steuerfunktion
NO und DA auf Anfrage). Vielfältiges
Zubehör ist lieferbar z. B. elektrische
Stellungsrückmelder, Hubbegrenzung,
elektropneumatische Stellungs- und
Prozessregler.
Die Abdichtung der Ventilspindel erfolgt
über eine sich selbstnachstellende
Stopfbuchspackung; dadurch ist auch nach
langer Betriebszeit eine wartungsarme
und zuverlässige Ventilspindelabdichtung
gegeben. Der Abstreifring vor der
Stopfbuchspackung schützt die Dichtung
zusätzlich vor Verschmutzung und
Beschädigung.
9.1 Sonderentlüftung
Die Sonderentlüftung mit einem Lippen-
Rückschlagventil wurde u.a. für die
Lebensmittel-Industrie entworfen.
Sie verhindert das Eindringen von
Schmutzwasser und Reinigungsmedien.
Die Sonderentlüftung ist optional ab Werk
verfügbar (siehe Kapitel 7 "Bestelldaten"
Rubrik "K-Nummer").

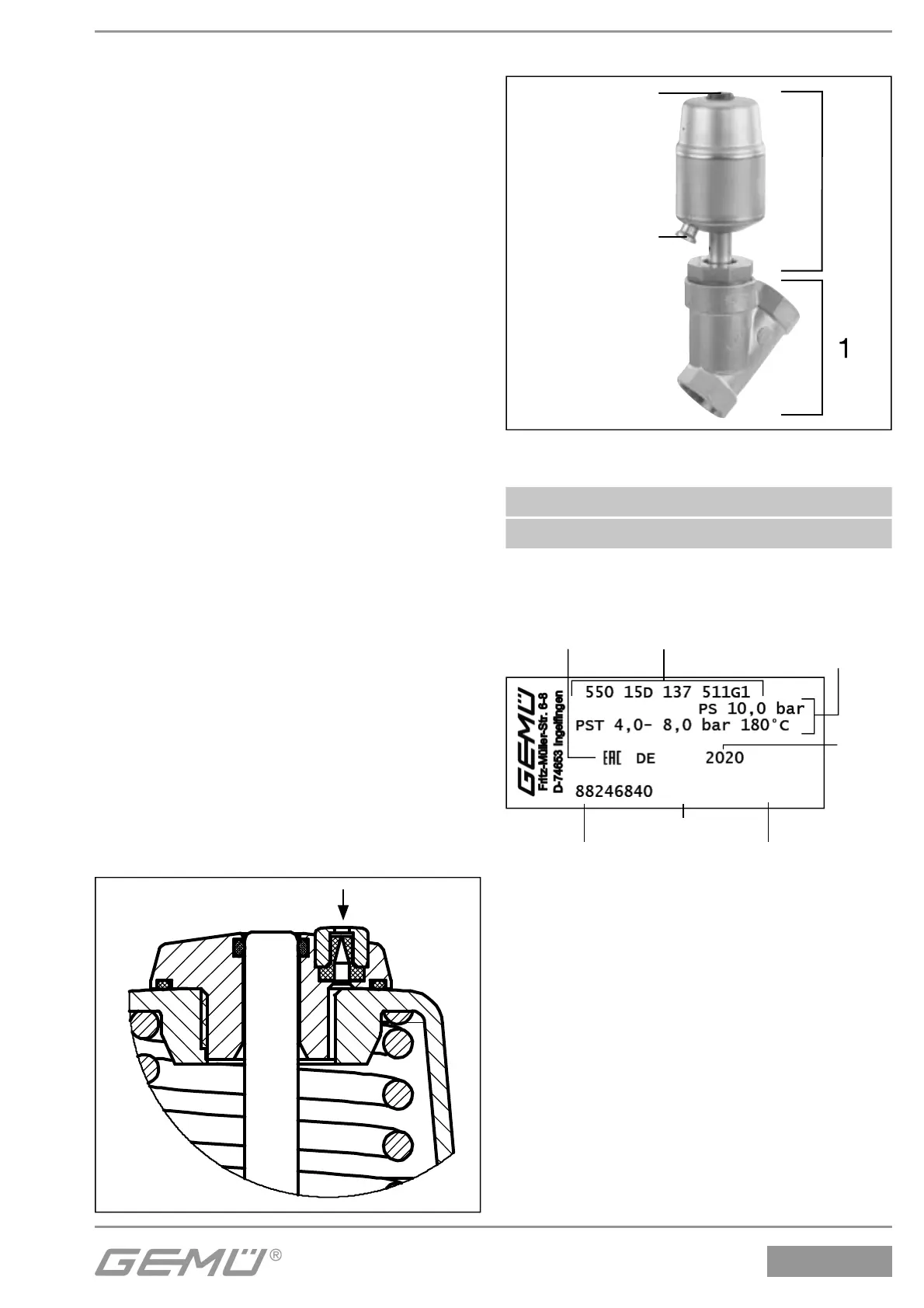

10 Geräteaufbau
Steuermedium-
anschluss
Optische
Stellungsanzeige
A
Geräteaufbau
1 Ventilkörper
A Antrieb
10.1 Typenschild
Ausführung gemäß Bestelldaten
Geräteversion
12103529 I 0001
Artikelnummer
Rückmeldenummer
Seriennummer
Baujahr
gerätespezifische Daten
Der Herstellungsmonat ist unter der
Rückmeldenummer verschlüsselt und kann
bei GEMÜ erfragt werden.
Das Produkt wurde in Deutschland
hergestellt.
