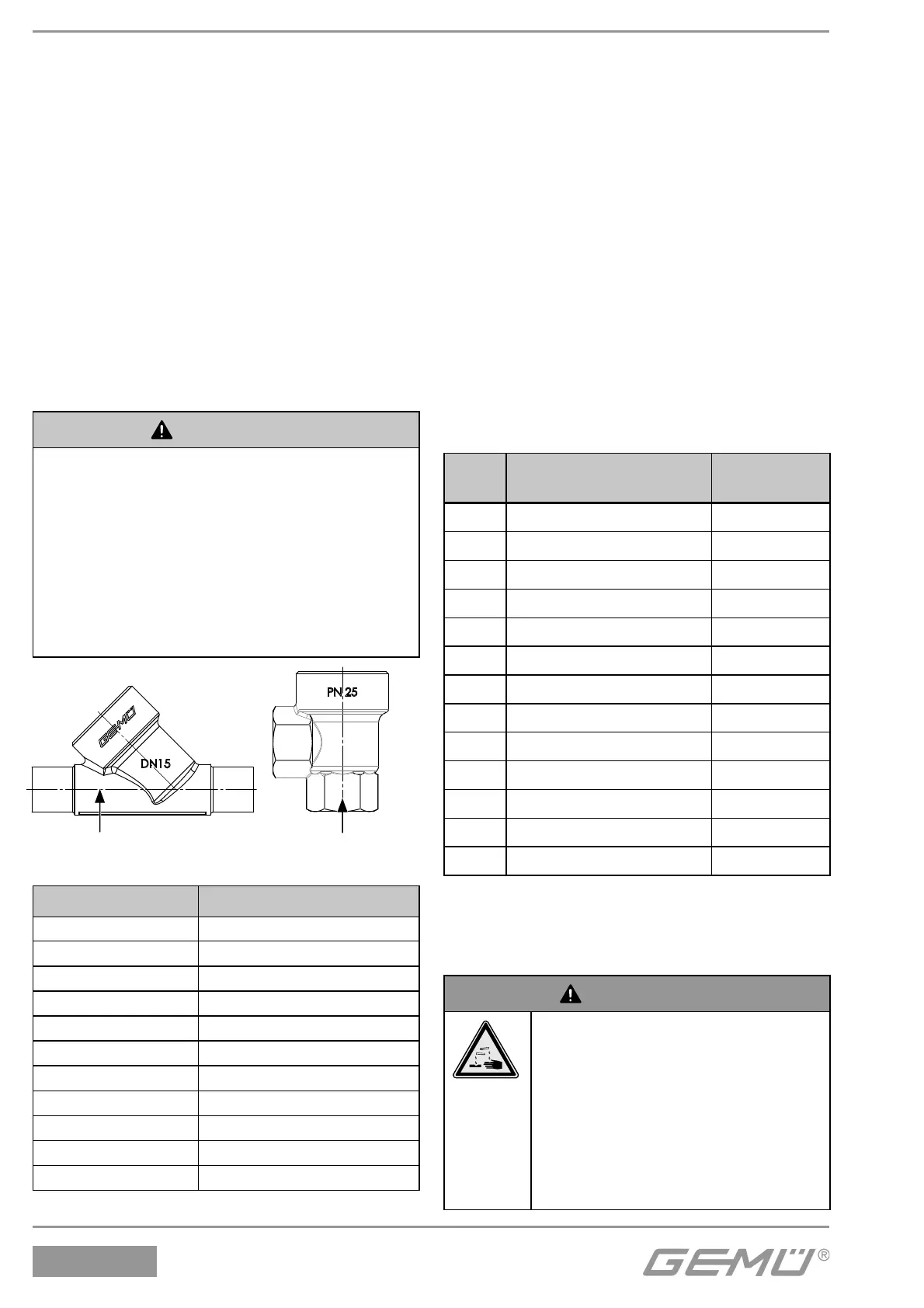

550
16 / 44
4. Alle Teile reinigen, dabei nicht zerkratzen
oder beschädigen.
5. Neue Sitzdichtung 14 einlegen.
6. Scheibe e einlegen.
7. Geeignetes Schraubensicherungsmittel
auf Gewinde von Spindel b auftragen.
8. Mit Mutter d fixieren (Spindel b mit
geeignetem Werkzeug, das die
Spindeloberfläche nicht beschädigt,
festhalten).
9. Neuen Dichtring 4 in Ventilkörper 1
einlegen.
10. Antrieb A montieren wie in Kapitel 12.3,
Punkte 1-5 beschrieben.
12.3 Montage Antrieb
VORSICHT
Korrekte Kombination von Antrieb und
Ventilkörper!
® Beschädigung von Antrieb und
Ventilkörper.
G Bei Regelventilen mit reduziertem
Ventilsitz auf korrekte Kombination von
Antrieb und Ventilkörper achten.
G Typenschild des Antriebs mit
Ventilkörperkennzeichnung vergleichen.
Rxxxx
Rxxxx
Ventilkörperkennzeichnung
Durchgangskörper
Ventilkörperkennzeichnung
Eckkörper
Typenschild Antrieb Ventilkörperkennzeichnung
RAxxx R002
RBxxx R004
RCxxx R006
RDxxx R008
RExxx R010
RFxxx R012
RGxxx R015
RHxxx R020
RJxxx R025
RKxxx R032
RMxxx R040
1. Antrieb A in Offen-Position bringen.
2. Antrieb 360° drehbar. Position der
Steuermediumanschlüsse beliebig.
3. Gewinde der Überwurfmutter a mit
geeignetem Schmiermittel fetten.
4. Antrieb A auf Ventilkörper 1
ca. 90° vor Endposition der
Steuermediumanschlüsse aufsetzen
und mit Überwurfmutter a handfest
anschrauben.
5. Überwurfmutter a mit Gabelschlüssel
festschrauben (Drehmomente siehe
Tabelle unten). Dabei dreht sich der
Antrieb ca. 90° im Uhrzeigersinn bis zur
gewünschten Position.
6. Antrieb A in Geschlossen-Position
bringen, komplett montiertes Ventil auf
Funktion und auf Dichtheit prüfen.
Nenn-
weite
Antriebsgröße
Drehmo-
mente [Nm]
DN 6 0G / 0M 35
DN 8 0G / 0M 35
DN 10 0G / 0M 35
DN 15 0G / 0M 35
DN 10 1G / 1M 90
DN 15 1G / 1M / 2G / 2M 90
DN 20 1G / 1M / 2G / 2M / 3G / 3M 100
DN 25 2G / 2M / 3G / 3M / 4G 120
DN 32 2G / 3G / 3M / 4G / 5G 120
DN 40 3G / 3M / 4G / 5G 150
DN 50 3G / 3M / 4G / 5G 200
DN 65 5G 260
DN 80 5G 280
13 Inbetriebnahme
WARNUNG
Aggressive Chemikalien!
® Verätzungen!
G Vor Inbetriebnahme Dichtheit
der Medienanschlüsse
prüfen!
G Dichtheitsprüfung
nur mit geeigneter
Schutzausrüstung.
