550
20 / 44

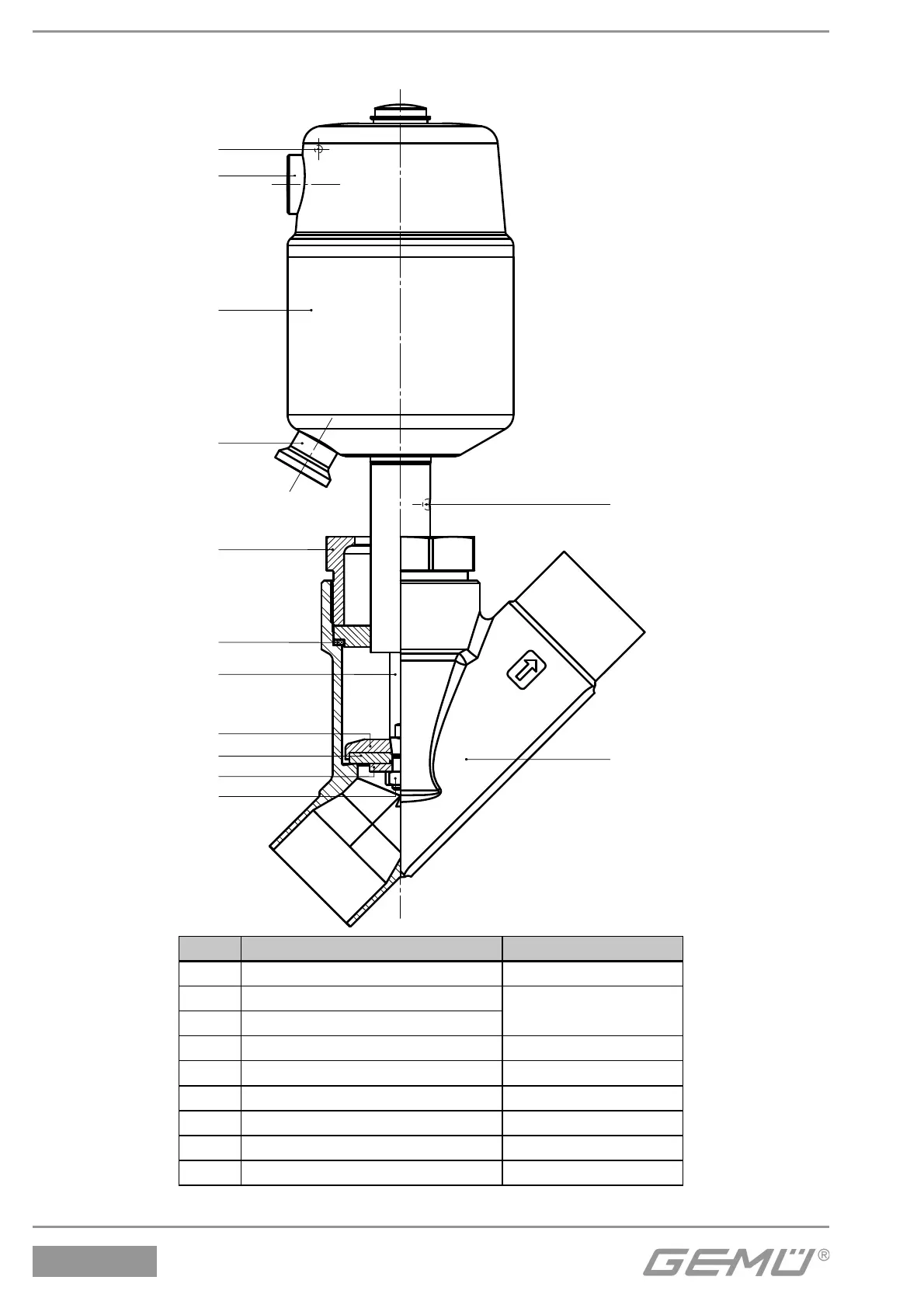

20 Schnittbild und Ersatzteile
Anschluss 2
Leckagebohrung
Anschluss 4
A
a
4
d
b
c
1
14
Entlüftungsbohrung
e
Pos. Benennung Bestellbezeichnung
1 Ventilkörper K 500...
4 Dichtring
}
550...SVS...
14 Sitzdichtung
A Antrieb 9550
a Überwurfmutter -
b Spindel -
c Ventilteller -
d Mutter / Tellerscheibe / Regelkegel -
e Scheibe -
