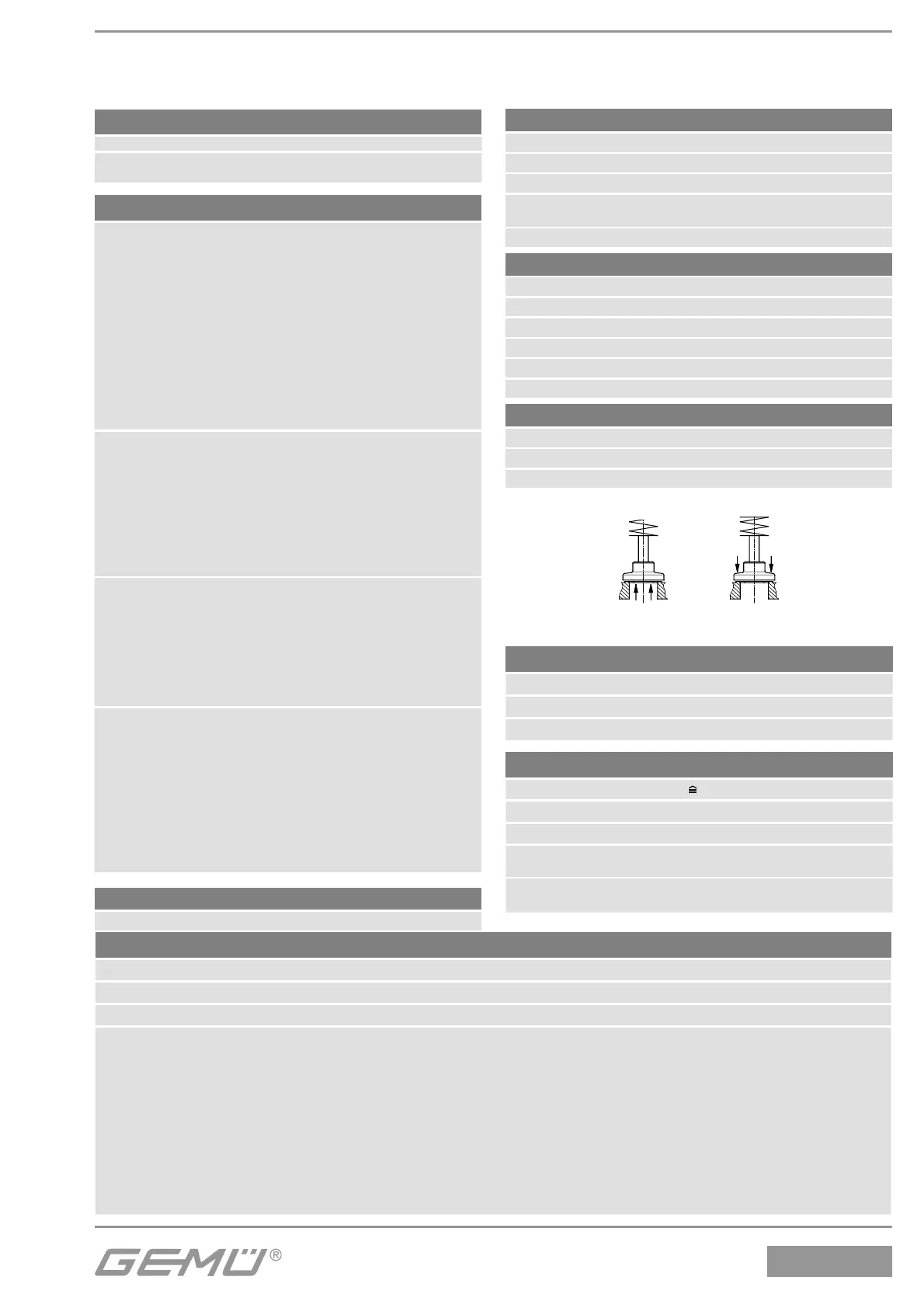

7 Bestelldaten
Antriebsgröße
Code
Antrieb 0 Kolben ø 28 mm 0
Antrieb 1 Kolben ø 42 mm 1
Antrieb 2 Kolben ø 60 mm 2
Antrieb 3 Kolben ø 80 mm 3
Antrieb 4 Kolben ø 100 mm 4
Antrieb 5 Kolben ø 130 mm 5
Standard
1
Federsatz
Code
Steuerfunktion Code
Federkraft geschlossen (NC) 1
Federkraft geöffnet (NO) 2
Beidseitig angesteuert (DA) 3
Beidseitig angesteuert (in Ruhestellung geöffnet) 8*
(nur für Regelventile)
* Regelkegel-Nr. auf Anfrage
M / L
G*
* Zu bevorzugende Durchflussrichtung bei inkompressiblen,
flüssigen Medien um "Wasserschläge" zu vermeiden
Gegen den Teller G* / K*
Mit dem Teller M** / L**
Durchflussrichtung Code
** nur Steuerfunktion NC
G* / K*
Gehäuseform Code
Durchgangskörper D
Eckkörper E
nur in Werkstoff-Code 37 (DN 15 - 50)
Ausführungen 0K, 1K, 2K, 3L und 4L gelten nur für Anschlussart Code 80 in Kombination mit
Ventilkörperwerkstoff C2 (nur DN 15, 20, 25, 40, 50 und 65).
Ventilkörperwerkstoff Code
1.4435 (ASTM A 351 CF3M 316L), Feinguss 34
1.4408, Feinguss 37
1.4435 (316 L), Schmiedekörper 40
1.4435, Feinguss C2*
Material ist gleichwertig 316L
* Bei Ventilkörperwerkstoff C2 muss eine Oberflächengüte aus der
Rubrik „K-Nummer“ angegeben werden.
Ausführungsart Code
Medientemperatur -10 bis 210 °C (nur mit Sitzdichtung Code 5G und 10) 2023
Sonderentlüftung im Antrieb 6996
Alle Sonderausführungen nur ab Werk lieferbar
Oberflächengüte nur für Ventilkörperwerkstoff C2
Ra ≤ 0,6 μm (25 μinch) für medienberührte Oberflächen, gemäß ASME BPE SF2 + SF3, innen mechanisch poliert 1903
Ra ≤ 0,8 μm (30 μinch) für medienberührte Oberflächen, gemäß DIN 11866 H3, innen mechanisch poliert 1904
Ra ≤ 0,4 μm (15 μinch) für medienberührte Oberflächen, gemäß DIN 11866 H4, ASME BPE SF1,
innen mechanisch poliert 1909
Ra ≤ 0,6 μm für medienberührte Oberflächen, gemäß ASME BPE SF6, innen/außen elektropoliert 1953
Ra ≤ 0,8 μm für medienberührte Oberflächen, gemäß DIN 11866 HE3, innen/außen elektropoliert 1954
Ra ≤ 0,4 μm für medienberührte Oberflächen, gemäß DIN 11866 HE4/ASME BPE SF5,
innen/außen elektropoliert 1959
Sitzdichtung Code
PTFE 5
PTFE, glasfaserverstärkt 5G
PTFE, USP Class VI 5P
Anschlussart Code
Schweißstutzen
Stutzen DIN 0
Stutzen EN 10357 Serie B 16
Stutzen EN 10357 Serie A
(ehemals DIN 11850 Reihe 2) / DIN 11866 Reihe A 17
Stutzen SMS 3008 37
Stutzen ASME BPE 59
Stutzen ISO 1127 / EN 10357 Serie C /
DIN 11866 Reihe B 60
Stutzen ANSI/ASME B36.19M Schedule 10s 63
Stutzen ANSI/ASME B36.19M Schedule 40s 65
Gewindeanschluss
Gewindemuffe DIN ISO 228 1
Gewindemuffe Rc ISO 7-1,
EN 10226-1, JIS B 0203, BS 21,
Baulänge ETE DIN 3202-4 Reihe M8 3C
Gewindestutzen DIN ISO 228 9
Gewindemuffe NPT
Baulänge DIN 3202-4 Reihe M8 3D
Flansch
Flansch EN 1092 / PN25 / Form B,
Baulänge EN 558, Reihe 1 10
Flansch EN 1092 / PN25 / Form B,
Baulänge siehe Körpermaße 13
Flansch ANSI Class 125/150 RF,
Baulänge siehe Körpermaße 47
Clamp-Stutzen
Clamp ASME BPE für Rohr ASME BPE,
Baulänge ASME BPE 80
Clamp DIN 32676 Reihe B für Rohr EN ISO 1127,
Baulänge EN 558, Reihe 1 82
Clamp DIN 32676 Reihe A für Rohr DIN 11850,
Baulänge EN 558, Reihe 1 86
Clamp ASME BPE für Rohr ASME BPE,
Baulänge EN 558, Reihe 1 88
