550
14 / 44

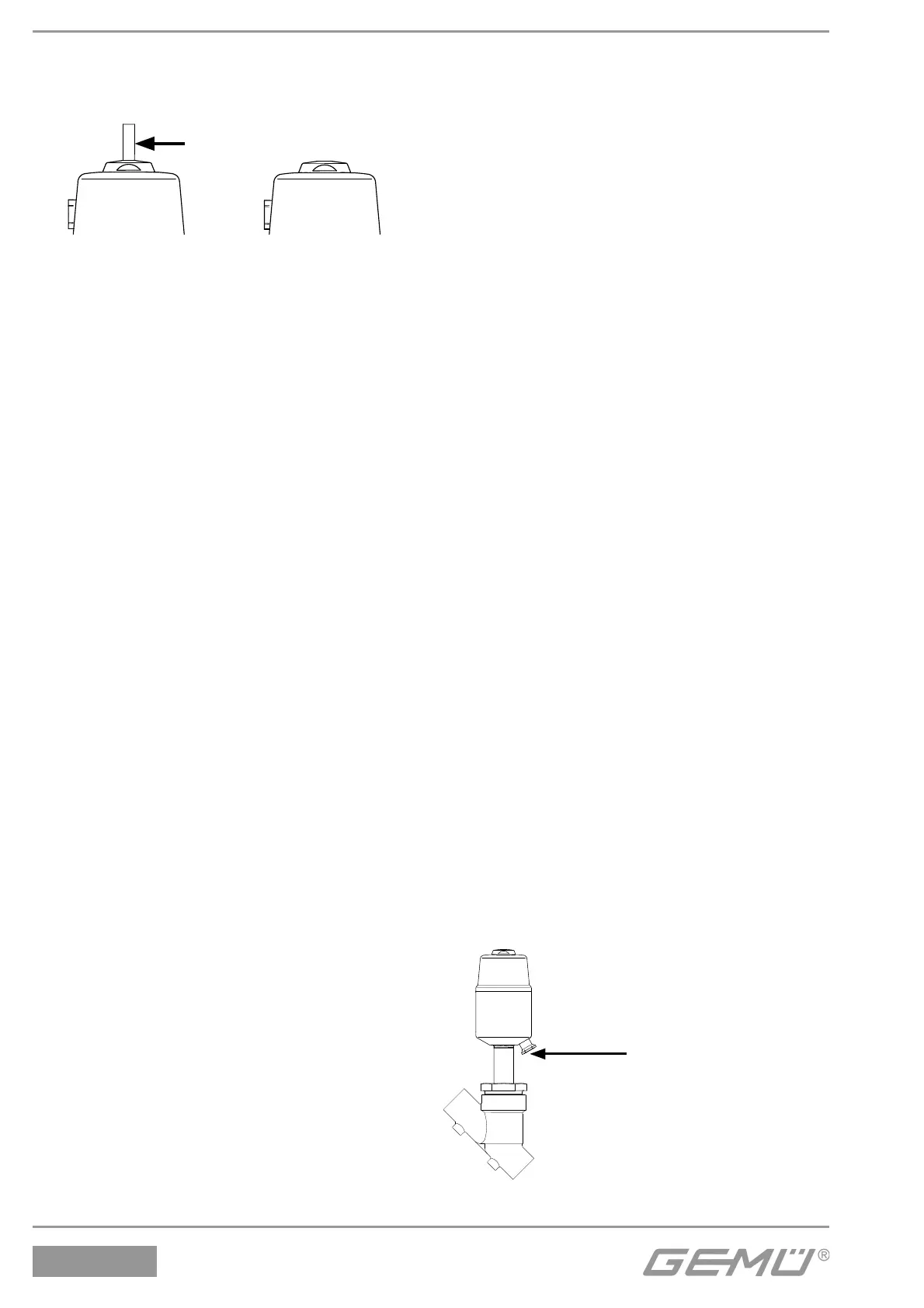

11.2 Bedienung
Optische Stellungsanzeige
Ventil o en Ventil geschlossen
11.3 Steuerfunktionen
Folgende Steuerfunktionen sind verfügbar:
Steuerfunktion 1
Federkraft geschlossen (NC):
Ruhezustand des Ventils: durch Federkraft
geschlossen. Ansteuern des Antriebs
(Anschluss 2) öffnet das Ventil. Entlüften des
Antriebs bewirkt das Schließen des Ventils
durch Federkraft.
Steuerfunktion 2
Federkraft geöffnet (NO):
Ruhezustand des Ventils: durch Federkraft
geöffnet. Ansteuern des Antriebs
(Anschluss 4) schließt das Ventil. Entlüften
des Antriebs bewirkt das Öffnen des Ventils
durch Federkraft.
Steuerfunktion 3
Beidseitig angesteuert (DA):
Ruhezustand des Ventils: keine definierte
Grundposition. Öffnen und Schließen des
Ventils durch Ansteuern der entsprechenden
Steuermediumanschlüsse (Anschluss 2:
Öffnen / Anschluss 4: Schließen).
Nur für Regelventile: Steuerfunktion 8
Beidseitig angesteuert (in Ruhestellung
geöffnet):
Ruhezustand des Ventils: durch Federkraft
geöffnet. Öffnen und Schließen des Ventils
durch Ansteuern der entsprechenden
Steuermediumanschlüsse (Anschluss 2:
Öffnen / Anschluss 4: Schließen).
Anschluss 2
Steuerfunktion 1
