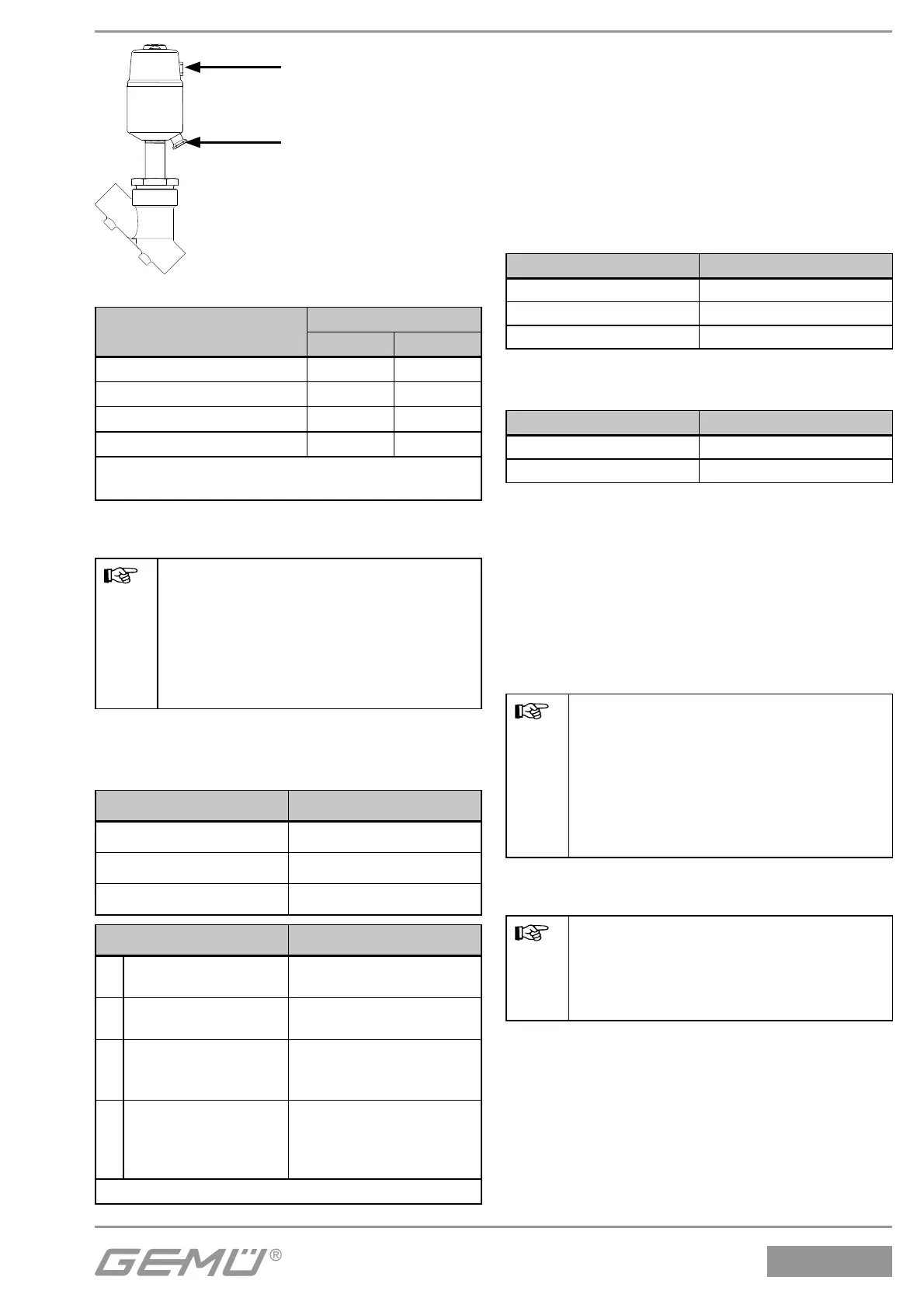

550
Anschluss 2
Anschluss 4
Steuerfunktion 2, 3, 8
Steuerfunktion
Anschlüsse
24
1 (NC) + -
2 (NO) - +
3 (DA) + +
8 (in Ruhestellung geöffnet) + +
+ = vorhanden / - = nicht vorhanden
(Anschlüsse 2 / 4 siehe Grafiken oben)
11.4 Steuermedium anschließen
Wichtig:
Steuermediumleitungen
spannungs- und knickfrei
montieren!
Je nach Anwendung geeignete
Anschlussstücke verwenden.
Gewinde der Steuermediumanschlüsse 2
und 4:
Antriebsgröße Gewinde
0M5
1, 2 G 1/8
3, 4, 5 G 1/4
Steuerfunktion Anschlüsse
1
Federkraft
geschlossen (NC)
2: Steuermedium (Öffnen)
2
Federkraft
geöffnet (NO)
4: Steuermedium
(Schließen)
3
Beidseitig
angesteuert (DA)
2: Steuermedium (Öffnen)
4: Steuermedium
(Schließen)
8
Beidseitig
angesteuert (in
Ruhestellung
geöffnet)
2: Steuermedium (Öffnen)
4: Steuermedium
(Schließen)
Anschlüsse 2 / 4 siehe Grafiken links
12 Montage / Demontage von
Ersatzteilen
Siehe auch Kapitel 11.1 "Montage des
Ventils" und Kapitel 20 "Schnittbild und
Ersatzteile".
Montagewerkzeug für die Demontage /
Montage der Tellerscheibe / des
Regelkegels:
Nennweite Artikelnummer
DN 15 - 25 99014983
DN 32 - 50 99032144
DN 65 - 80 99032145
Montageventil (Rückschlagventil) für die
Demontage / Montage des Antriebs:
Gewinde Artikelnummer
G 1/8 99021182
G 1 /4 99021181
12.1 Demontage Antrieb
1. Antrieb A in Offen-Position bringen.
2. Überwurfmutter a lösen.
3. Antrieb A vom Ventilkörper 1
demontieren.
4. Antrieb A von Steuermediumleitungen
trennen.
Wichtig:
Nach Demontage alle Teile von
Verschmutzungen reinigen (Teile
dabei nicht beschädigen). Teile
auf Beschädigung prüfen, ggf.
auswechseln (nur Originalteile von
GEMÜ verwenden).
12.2 Auswechseln der Dichtungen
Wichtig:
Dichtring 4 bei jeder Demontage /
Montage des Antriebs
austauschen.
1. Antrieb A demontieren wie in Kapitel
12.1, Punkte 1-4 beschrieben.
2. Dichtring 4 entnehmen.
3. Mutter d an der Spindel b lösen
(Spindel b mit geeignetem Werkzeug,
das die Spindeloberfläche nicht
beschädigt, festhalten). Scheibe e und
Sitzdichtung 14 entnehmen.
