550
12 / 44

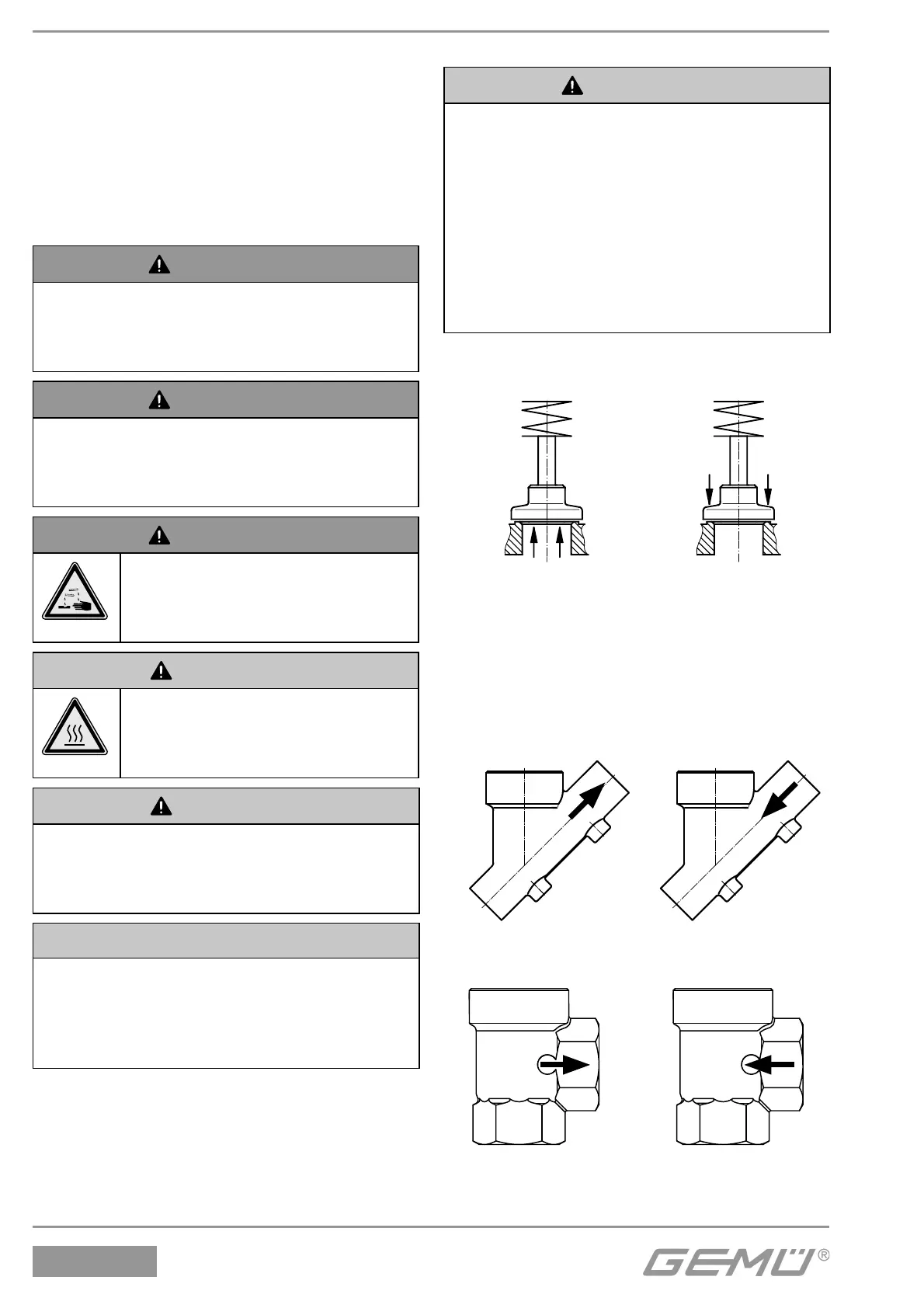

11 Montage und Anschluss
Vor Einbau:
G Eignung Ventilkörper- und Dichtwerkstoff
entsprechend Betriebsmedium prüfen.
Siehe Kapitel 6 "Technische Daten".
11.1 Montage des Ventils
WARNUNG
Unter Druck stehende Armaturen!
® Gefahr von schwersten Verletzungen
oder Tod!
G Nur an druckloser Anlage arbeiten.
WARNUNG
Haube steht unter Federdruck!
® Gefahr von schwersten Verletzungen
oder Tod!
G Antrieb nicht öffnen.
WARNUNG
Aggressive Chemikalien!
® Verätzungen!
G Montage nur mit geeigneter
Schutzausrüstung.
VORSICHT
Heiße Anlagenteile!
® Verbrennungen!
G Nur an abgekühlter Anlage
arbeiten.
VORSICHT
Ventil nicht als Trittstufe oder
Aufstiegshilfe benutzen!
® Gefahr des Abrutschens / der
Beschädigung des Ventils.
VORSICHT
Maximal zulässigen Druck nicht
überschreiten!
® Eventuell auftretende Druckstöße
(Wasserschläge) durch
Schutzmaßnahmen vermeiden.
G Montagearbeiten nur durch geschultes
Fachpersonal.
G Geeignete Schutzausrüstung gemäß
den Regelungen des Anlagenbetreibers
berücksichtigen.
Installationsort:
VORSICHT
G Ventil äußerlich nicht stark beanspruchen.
G Installationsort so wählen, dass Ventil
nicht als Steighilfe genutzt werden kann.
G Rohrleitung so legen, dass Schub- und
Biegungskräfte, sowie Vibrationen
und Spannungen vom Ventilkörper
ferngehalten werden.
G Ventil nur zwischen zueinander
passenden, fluchtenden Rohrleitungen
montieren.
Richtung des Betriebsmediums:
Durchflussrichtung:
G* M
gegen den Teller mit dem Teller
* Zu bevorzugende Durchflussrichtung
bei inkompressiblen, flüssigen Medien
um "Wasserschläge" zu vermeiden.
Die Durchflussrichtung ist durch
einen Pfeil auf dem Ventilkörper
gekennzeichnet:
Durchgangskörper
gegen den Teller
Durchgangskörper
mit dem Teller
Eckkörper
gegen den Teller
Eckkörper
mit dem Teller
