Montage:
1. Eignung des Ventils für jeweiligen
Einsatzfall sicherstellen. Das Ventil
muss für die Betriebsbedingungen
des Rohrleitungssystems (Medium,
Mediumskonzentration, Temperatur
und Druck) sowie die jeweiligen
Umgebungsbedingungen geeignet sein.
Technische Daten des Ventils und der
Werkstoffe prüfen.
2. Anlage bzw. Anlagenteil stilllegen.
3. Gegen Wiedereinschalten sichern.
4. Anlage bzw. Anlagenteil drucklos
schalten.
5. Anlage bzw. Anlagenteil vollständig
entleeren und abkühlen lassen bis
Verdampfungstemperatur des Mediums
unterschritten ist und Verbrühungen
ausgeschlossen sind.
6. Anlage bzw. Anlagenteil fachgerecht
dekontaminieren, spülen und belüften.
Montage bei Schweißstutzen:
1. Schweißtechnische Normen einhalten!
2. Antrieb vor Einschweißen des
Ventilkörpers demontieren (siehe
Kapitel 12.1).
3. Schweißstutzen abkühlen lassen.
4. Ventilkörper und Antrieb wieder
zusammen bauen (siehe Kapitel 12.3).
Montage bei Clampanschluss:
G Bei Montage der Clampanschlüsse
entsprechende Dichtung zwischen
Ventilkörper und Rohranschluss einlegen
und mit Klammer verbinden. Die Dichtung
sowie die Klammer der Clampanschlüsse
sind nicht im Lieferumfang enthalten.
Montage bei Gewindeanschluss:
G Gewindeanschluss entsprechend der
gültigen Normen in Rohr einschrauben.
G Ventilkörper an Rohrleitung anschrauben,
geeignetes Gewindedichtmittel
verwenden. Das Gewindedichtmittel ist
nicht im Lieferumfang enthalten.
Montage bei Flanschanschluss:
Ventil im angelieferten Zustand einbauen:
1. Auf saubere und unbeschädigte
Dichtflächen der Anschlussflansche
achten.
2. Flansche vor Verschrauben sorgfältig
ausrichten.
3. Dichtungen gut zentrieren.
4. Alle Flanschbohrungen nutzen.
5. Ventilflansch und Rohrflansch mit
geeignetem Dichtmaterial und
passenden Schrauben verbinden
(Dichtmaterial und Schrauben sind nicht
im Lieferumfang enthalten).

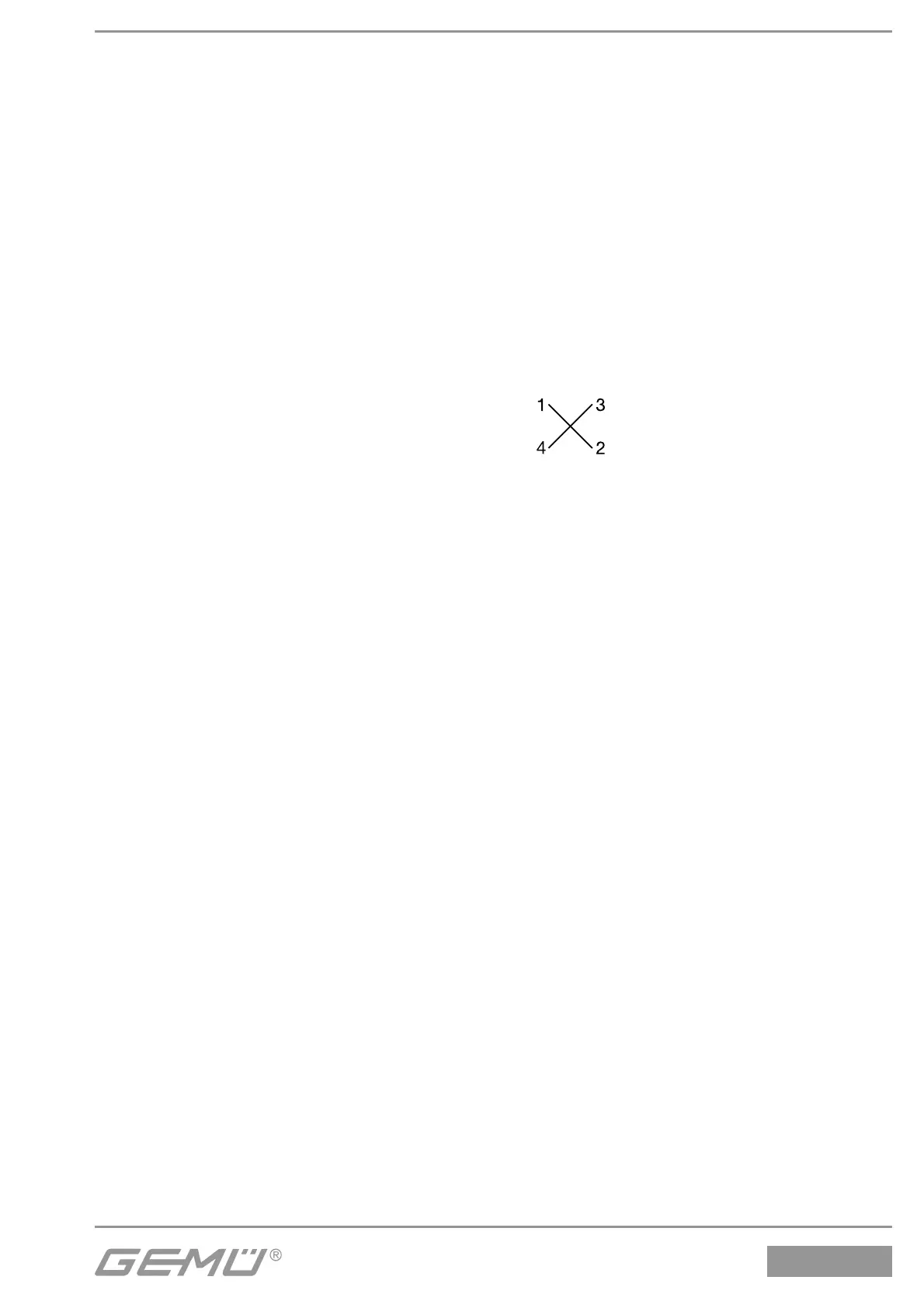

Schrauben über Kreuz anziehen!
6. Nur Verbindungselemente aus
zulässigen Werkstoffen verwenden!
Entsprechende Vorschriften für
Anschlüsse beachten!
Nach der Montage:
G Alle Sicherheits- und Schutzeinrichtungen
wieder anbringen bzw. in Funktion setzen.
