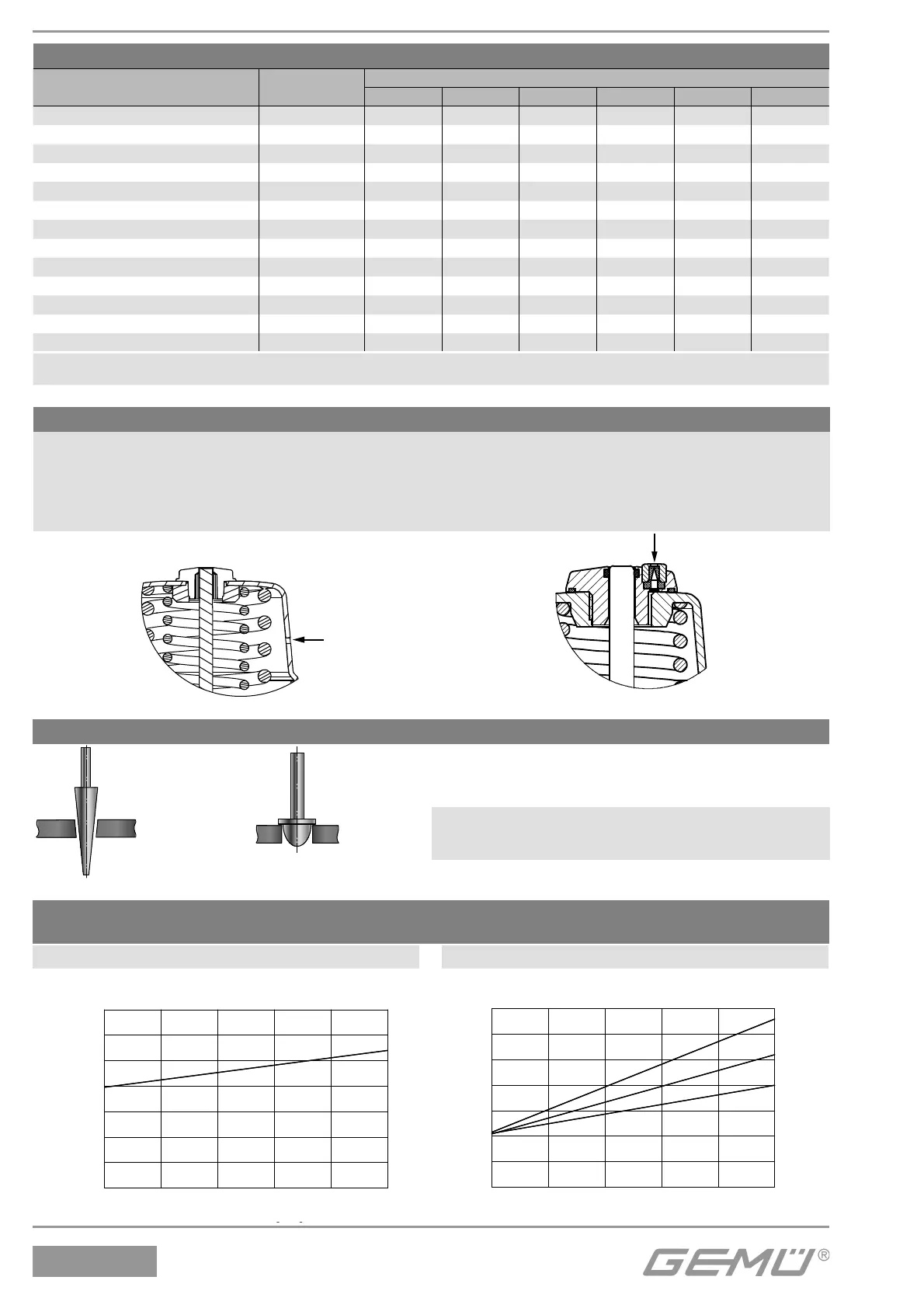

Betriebsdruck- / Steuerdruckkennlinien
Steuerfunktion 1: Federkraft geschlossen (NC) / Durchflussrichtung: mit dem Teller
Entlüftung im Antrieb
Der pneumatische Antrieb besitzt zur Entlüftung des Steuermediums eine Entlüftungsbohrung die seitlich am Antriebsgehäuse ange-
bracht ist (Steuerfunktion Federkraft geschlossen).
In gewissen Anwendungsbereichen (z. B. Lebensmittelindustrie) könnte durch diese Entlüftungsbohrung Schmutzwasser bzw.
Reinigungsmedien in den Antrieb eindringen und die Funktion beeinträchtigen.
Für diese Anwendungen ist eine Sonderentlüftung mit Lippen-Rückschlagventil verfügbar die diese Funktionsbeeinträchtigung verhin-
dert. Die seitliche Entlüftungsbohrung wird dabei verschlossen.
Standard-Entlüftungsbohrung Sonderentlüftung K-Nr. 6996
Hinweis:
Regelnadel: RAxxx - RCxxx (reduzierter Ventilsitz)
Regelkegel: DN 15 - DN 50
Regelkegel
Regelventil
Regelnadel
Antriebsgröße 0M1
min. Steuerdruck in Abhängigkeit vom Betriebsdruck
Antriebsgröße 1M1
min. Steuerdruck in Abhängigkeit vom Betriebsdruck
0
1
24
6810
2
3
4
5
6
7
Steuerdruck [bar]
Betriebsdruck [bar]
DN 6 / 8 / 10 / 15
0
1
246
810
2
3
4
5
6
7
DN 20
Steuerdruck [bar]
Betriebsdruck [bar]
DN 8-15
DN 25
Betriebsdruck [bar]
Steuerdruck [bar]
Betriebsdruck [bar]
Steuerdruck [bar]
Druck- / Temperatur-Zuordnung für Schrägsitz-Ventilkörper
Anschluss-
Code
Werkstoff-
Code
Zulässige Betriebsüberdrücke in bar bei Temperatur in °C*
RT 100 150 200 250 300
1, 9, 17, 37, 60, 63, 3C, 3D 37 25,0 23,8 21,4 18,9 17,5 16,1
0, 16, 17, 37, 59, 60, 65 34 25,0 24,5 22,4 20,3 18,2 16,1
13 (DN 15 - DN 50) 34 25,0 23,6 21,5 19,8 18,6 17,2
80, 88 (DN 15 - DN 40) 34 25,0 21,2 19,3** - - -
80, 88 (DN 50 - DN 80) 34 16,0 16,0 16,0** - - -
82 (DN 15 - DN 32) 34 25,0 21,2 19,3** - - -
82 (DN 40 - DN 65) 34 16,0 16,0 16,0** - - -
86 (DN 15 - DN 40) 34 25,0 21,2 19,3** - - -
86 (DN 50 - DN 65) 34 16,0 16,0 16,0** - - -
10 (DN 15 - DN 50) 37 25,0 25,0 22,7 21,0 19,8 18,5
47 (DN 15 - DN 50) 34 15,9 13,3 12,0 11,1 10,2 9,7
0, 16, 17, 59, 60 40 25,0 20,6 18,7 17,1 15,8 14,8
17, 59, 60 C2 25,0 21,2 19,3 17,9 16,8 15,9
* Die Armaturen sind einsetzbar bis -10 °C ** max. Temperatur 140 °C RT = Raumtemperatur
Sämtliche Druckwerte sind in bar - Überdruck angegeben.
