23 / 68
651

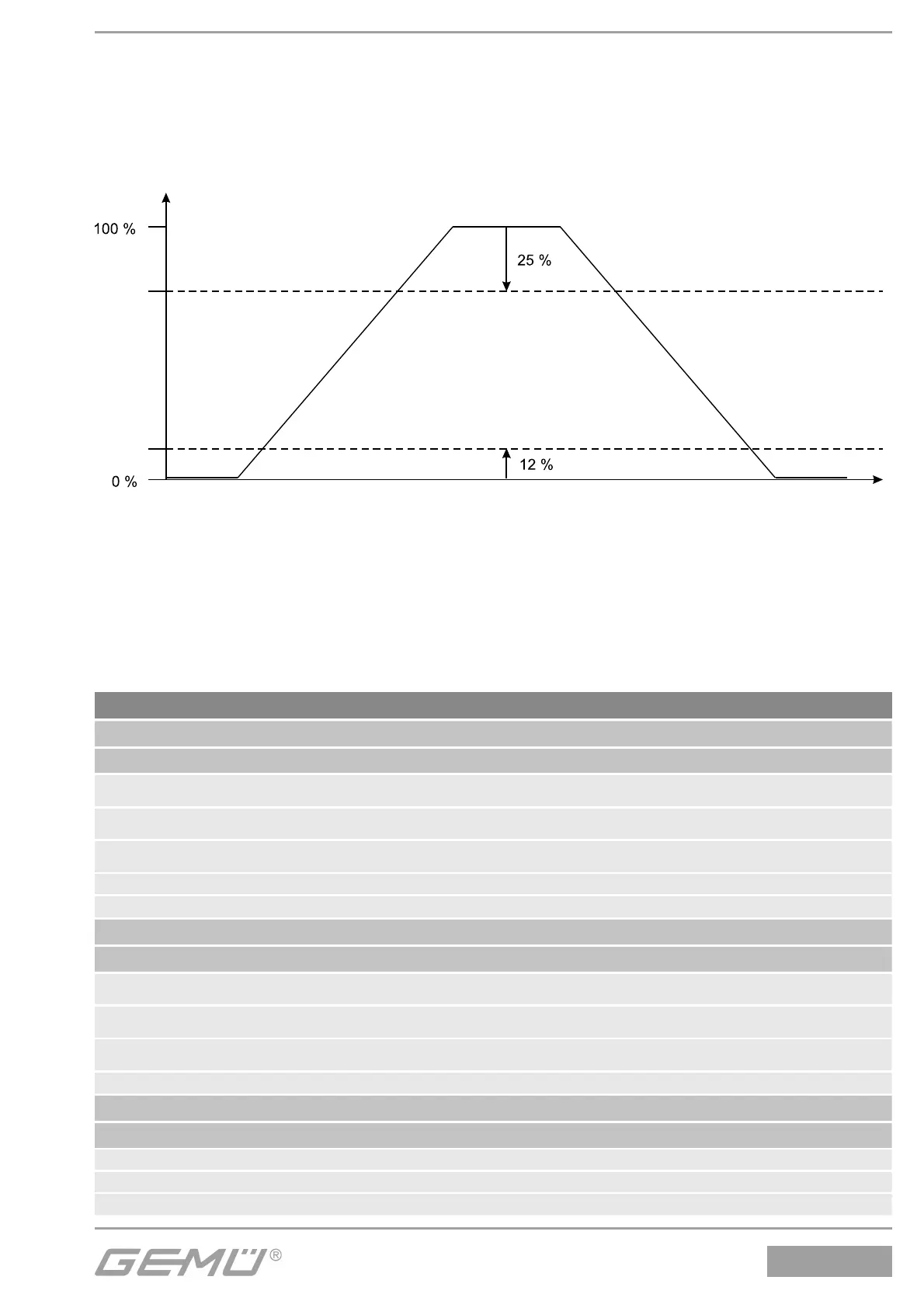

14.5 Einstellung der Schaltpunkte
GEMÜ 651 bietet die Möglichkeit, die Schaltpunkte für die AUF- und die ZU-Rückmeldung
prozentual zum programmierten Hub einzustellen.
Beispiel: Schaltpunkt AUF 25 %,
Schaltpunkt ZU 12 %
Schalt-
punkt
AUF
Schalt-
punkt
ZU
Hub
Durch diese Schaltpunktabstände können betriebsbedingte Veränderungen z. B. Quellen der
Membrane beim Sterilisieren kompensiert werden und somit eine sichere Rückmeldung der
Endlagen gewährleistet werden.
Die Schaltpunkte können über die Parameterbits eingestellt werden (siehe Tabelle
"Schaltpunkte" im Kapitel 14.6 "AS-Interface Daten" ).
14.6 AS-Interface Daten
Ein- / Ausgänge
Eingänge AS-Interface (Betrachtungsweise vom AS-Interface Master aus)
Bit Funktion Logik
DI0 Anzeige Position Auf 0 = Prozessventil nicht in Stellung Auf
1 = Prozessventil in Stellung Auf
DI1 Anzeige Position Zu 0 = Prozessventil nicht in Stellung Zu
1 = Prozessventil in Stellung Zu
DI2 Anzeige Betriebsmodus 0 = Normalbetrieb
1 = Programmiermodus
DI3 Fehler 2 siehe Tabelle Fehlerauswertung
FID Fehler 1 siehe Tabelle Fehlerauswertung
Ausgänge AS-Interface (Betrachtungsweise vom AS-Interface Master aus)
Bit Funktion Logik
DO0 pneum. Ausgang 2/4 ansteuern (Stf. 1, 2)
(Pilotventil Y1/Y2 ansteuern)
0 = pneum. Ausgang 2 entlüftet / Ausgang 4 belüftet
1 = pneum. Ausgang 2 belüftet / Ausgang 4 entlüftet
DO1 Programmiermodus auswählen 0 = manuelle Programmierung
1 = automatische Programmierung
DO2 Betriebsmodus auswählen 0 = Normalbetrieb
1 = Programmiermodus
DO3 nicht vorhanden
Parameterausgänge
Bit Funktion Logik
P0 Schaltpunkte setzen
siehe Tabelle Schaltpunkte
P1 Schaltpunkte setzen
siehe Tabelle Schaltpunkte
P2 Schaltpunkte setzen
siehe Tabelle Schaltpunkte
