10 / 68
651
7.4 Benötigtes Werkzeug
G Benötigtes Werkzeug für Einbau und
Montage ist nicht im Lieferumfang
enthalten.
G Passendes, funktionsfähiges und
sicheres Werkzeug benutzen.
8 Funktionsbeschreibung
Das kolbengesteuerte 2/2-Wege
Membranventil GEMÜ 651 ist für den
Einsatz in sterilen Anwendungsbereichen
konzipiert. Es verfügt über ein voll
integriertes Automationsmodul.
Als Steuerfunktion stehen Federkraft
geschlossen und Federkraft geöffnet zur
Verfügung.
Das Automationsmodul ist in zwei
Varianten verfügbar. Einmal als
Ventilanschaltung mit integriertem 3/2-
Wege Vorsteuerventil zur Ventilansteuerung
und Stellungsrückmeldung oder mit einem
integriertem elektropneumatischem
Stellungsregler. GEMÜ 651 arbeitet
mit einer mikroprozessorgesteuerten,
intelligenten Stellungserfassung kombiniert
mit einem integrierten, analogen
Wegmesssystem. Vereinfacht wird die
Montage und Inbetriebnahme durch eine
Speed
-AP
Funktion. Das Unterteil des
Antriebsgehäuses besteht aus Edelstahl,
das Oberteil aus stabilem, transparentem
Kunststoff. Als Steuerfunktion stehen
"Federkraft geschlossen (NC)" und
"Federkraft geöffnet (NO)" zur Verfügung.
Ventilkörper und Membrane sind gemäß
Datenblatt in verschiedenen Ausführungen
erhältlich.

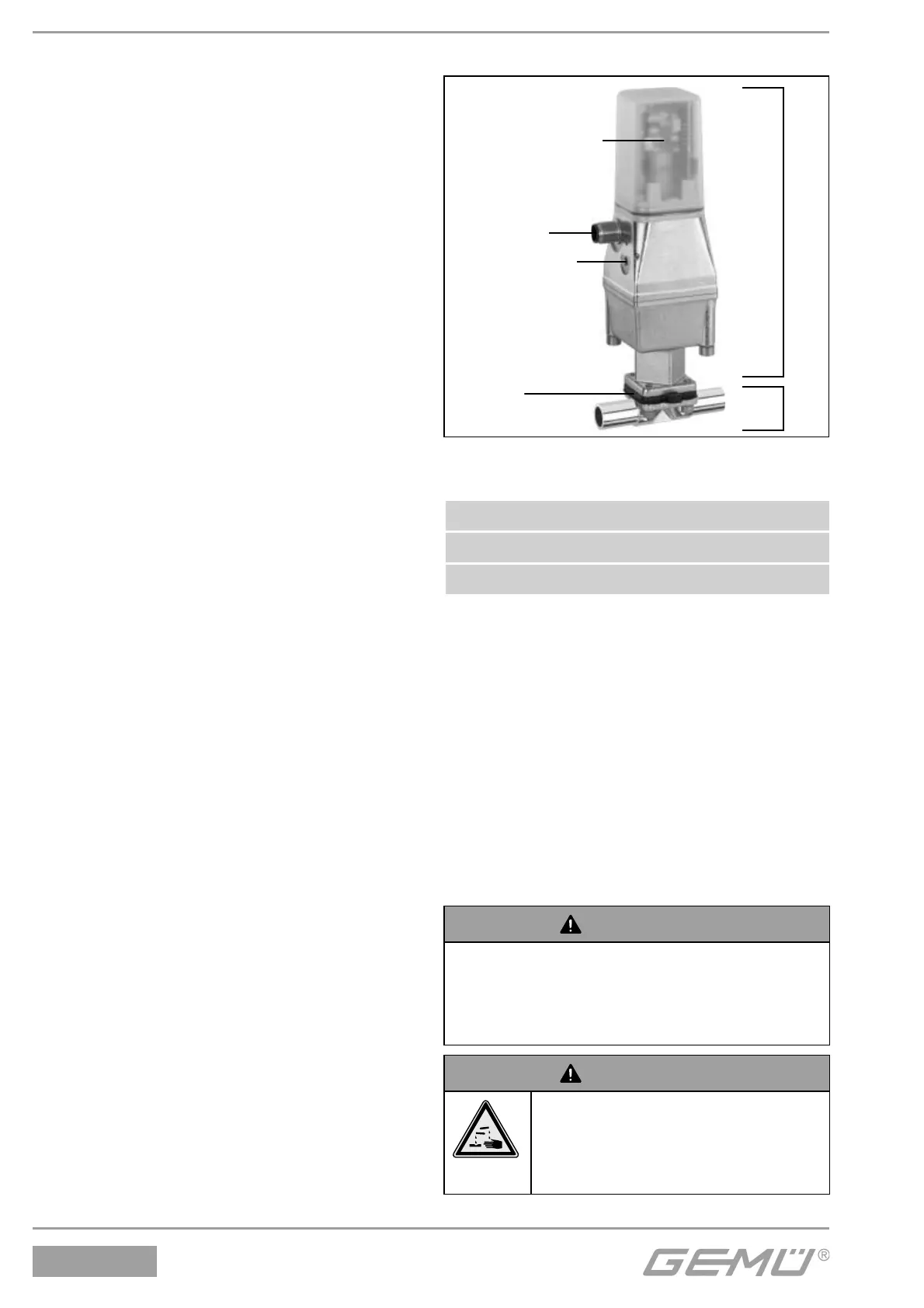

9 Geräteaufbau
Automationsmodul
Elektrischer
Anschluss
Steuermedium-
anschluss
A
1
2
Geräteaufbau
A Antrieb
1 Ventilkörper
2 Membrane
10 Montage und Bedienung
Vor Einbau:
G Ventilkörper- und Membranwerkstoff
entsprechend Betriebsmedium auslegen.
G Eignung vor Einbau prüfen!
Siehe Kapitel 5 "Technische Daten".
10.1 Montage des
Membranventils
WARNUNG
Unter Druck stehende Armaturen!
® Gefahr von schwersten Verletzungen
oder Tod!
G Nur an druckloser Anlage arbeiten.
WARNUNG
Aggressive Chemikalien!
® Verätzungen!
G Montage nur mit geeigneter
Schutzausrüstung.
