22 / 68
651
1
2
3
4
5

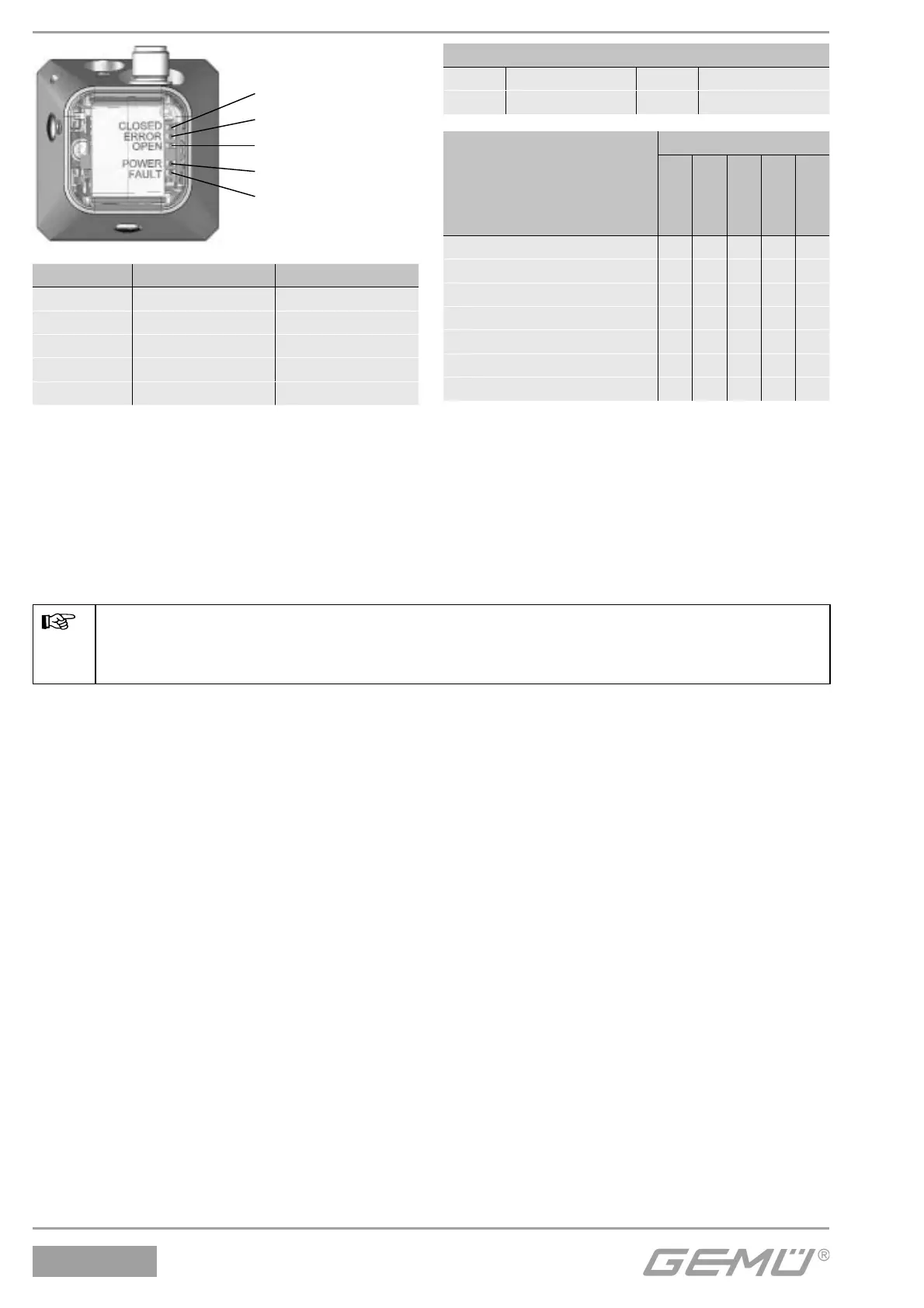

LED Bezeichnung Farbe
1 CLOSED orange
2 ERROR rot
3 OPEN gelb
4 POWER grün
5FAULT rot
LED Zustände
X leuchtet ~ nicht relevant
O blinkt - aus
Funktion
LEDs
FAULT
POWER
OPEN
ERROR
CLOSED
Programmiermodus ~ ~ O - O
Prozessventil in Stellung AUF ~ ~ X - -
Prozessventil in Stellung ZU ~ ~ - - X
Programmierfehler ~ ~ - X O
Sensorfehler ~ ~ O X -
Interner Fehler ~ ~ O X O
AS-Interface Fehler X X ~ - ~
14.4 Programmierung der Endlagen
Das Ventil GEMÜ 651 ist in der Lage, die Endlagen des Antriebs durch einen
Programmiermodus zu lernen, wodurch mechanische Einstellungen entfallen.
Bei werkseitig vormontierten Antrieben an den Körper ist die Endlagenrückmeldung bereits
programmiert.
Wichtig:
Neuprogrammierung der Endlagen nötig bei nachträglichem Anbau des Antriebs
an Ventilkörper sowie bei nachziehen / austauschen der Absperrmembrane.
Programmierung der Endlagen über manuellen oder automatischen Programmiermodus
möglich.
Manueller Programmiermodus:
1. DO1 = 0 setzen (manuelle Programmierung).
2. DO2 = 1 setzen (Ventilanschaltung in
Programmiermodus).
3. DO0 = 1 setzen (Ventil ansteuern).
4. Wenn Ventil Endlage erreicht hat DO0 = 0 setzen.
5. Wenn Ventil Endlage erreicht hat DO2 = 0 setzen (Ventilanschaltung in Normalbetrieb).
Automatischer Programmiermodus:
1. DO1 = 1 setzen (automatische Programmierung).
2. Kurz (>100ms) DO2 = 1 setzen (Ventilanschaltung in
(unbedingt gleich wieder zurücksetzen) Programmiermodus).
3. DO1 = 0 setzen.
4. Warten bis Ventil automatisch auf- und zugefahren ist.
Ansteuerung der Ventilanschaltung nach Programmieren der Endlagen durch Setzen von
DO0=1.
