19 / 68
651

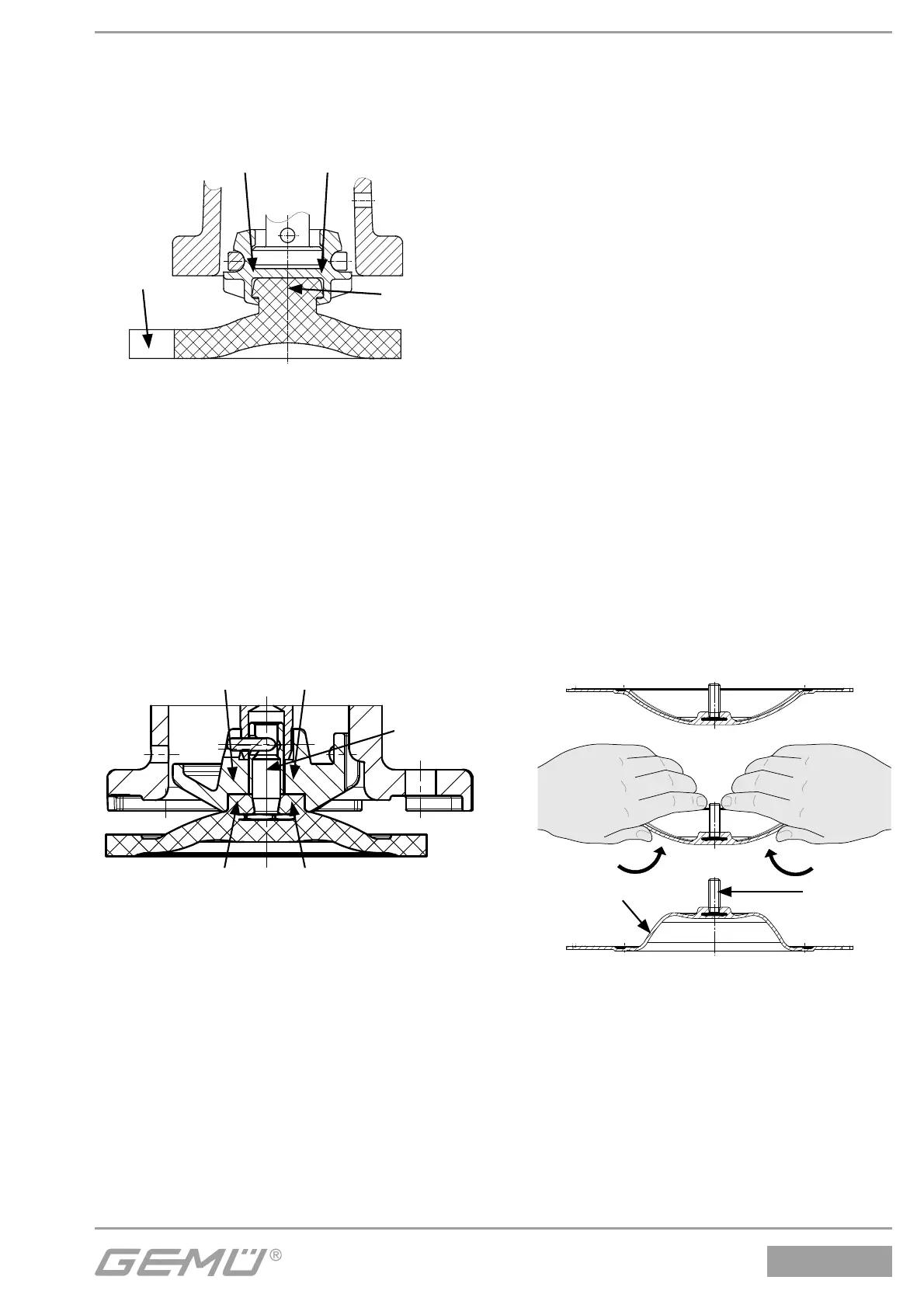

11.3.2 Montage der
Konkav-Membrane
Membrangröße 8
Membrane zum Einknüpfen:
Lasche
Befestigungs-
zapfen
Druckstückaussparung
1. Antrieb A in Geschlossen-Position
bringen.
2. Membrane 2 mit angeformtem
Befestigungszapfen schräg an
Druckstückaussparung ansetzen.
3. Von Hand hineindrehen / hineindrücken.
4. Lasche mit Hersteller- und
Werkstoff kennzeichung parallel zum
Druckstücksteg ausrichten.
Membrangrößen 10 und 25
Membrane zum Einschrauben:
Membrandom
Druckstückaussparung
Membranpin
1. Antrieb A in Geschlossen-Position
bringen.
2. Druckstück lose auf Antriebsspindel
aufsetzen, Aussparungen in Führungen
einpassen (siehe Kapitel 11.3.1
"Allgemeines".
Membrangröße 10: prüfen ob
Verdrehsicherung eingerastet ist.
3. Kontrollieren ob das Druckstück in den
Führungen liegt.
4. Neue Membrane von Hand fest in
Druckstück einschrauben.
5. Kontrollieren ob Membrandom in
Druckstückaussparung liegt.
6. Bei Schwergängigkeit Gewinde prüfen,
beschädigte Teile austauschen (nur
Originalteile von GEMÜ
verwenden).
7. Beim Verspüren eines deutlichen
Widerstands Membrane soweit
zurückschrauben, bis Membran-Lochbild
mit Antriebs-Lochbild übereinstimmt.
11.3.3 Montage der
Konvex-Membrane
Membrangröße 25
Membrane zum Einschrauben:
1. Antrieb A in Geschlossen-Position
bringen.
2. Druckstück lose auf Antriebsspindel
aufsetzen, Aussparungen in Führungen
einpassen (siehe Kapitel 11.3.1
"Allgemeines").
3. Kontrollieren ob das Druckstück in den
Führungen liegt.
4. Neuen Membranschild von Hand
umklappen; bei großen Nennweiten
saubere, gepolsterte Unterlage
verwenden.
III.
I.
II.
Membranschild Membranpin
5. Neue Stützmembrane auf Druckstück
aufl egen.
6. Membranschild auf Stützmembrane
aufl egen.
