18 / 68
651
Wichtig:
Falsch montierte Membrane führt
ggf. zu Undichtheit des Ventils /
Mediumsaustritt. Ist dies der Fall
dann Membrane demontieren,
komplettes Ventil und Membrane
überprüfen und erneut nach obiger
Anleitung montieren.

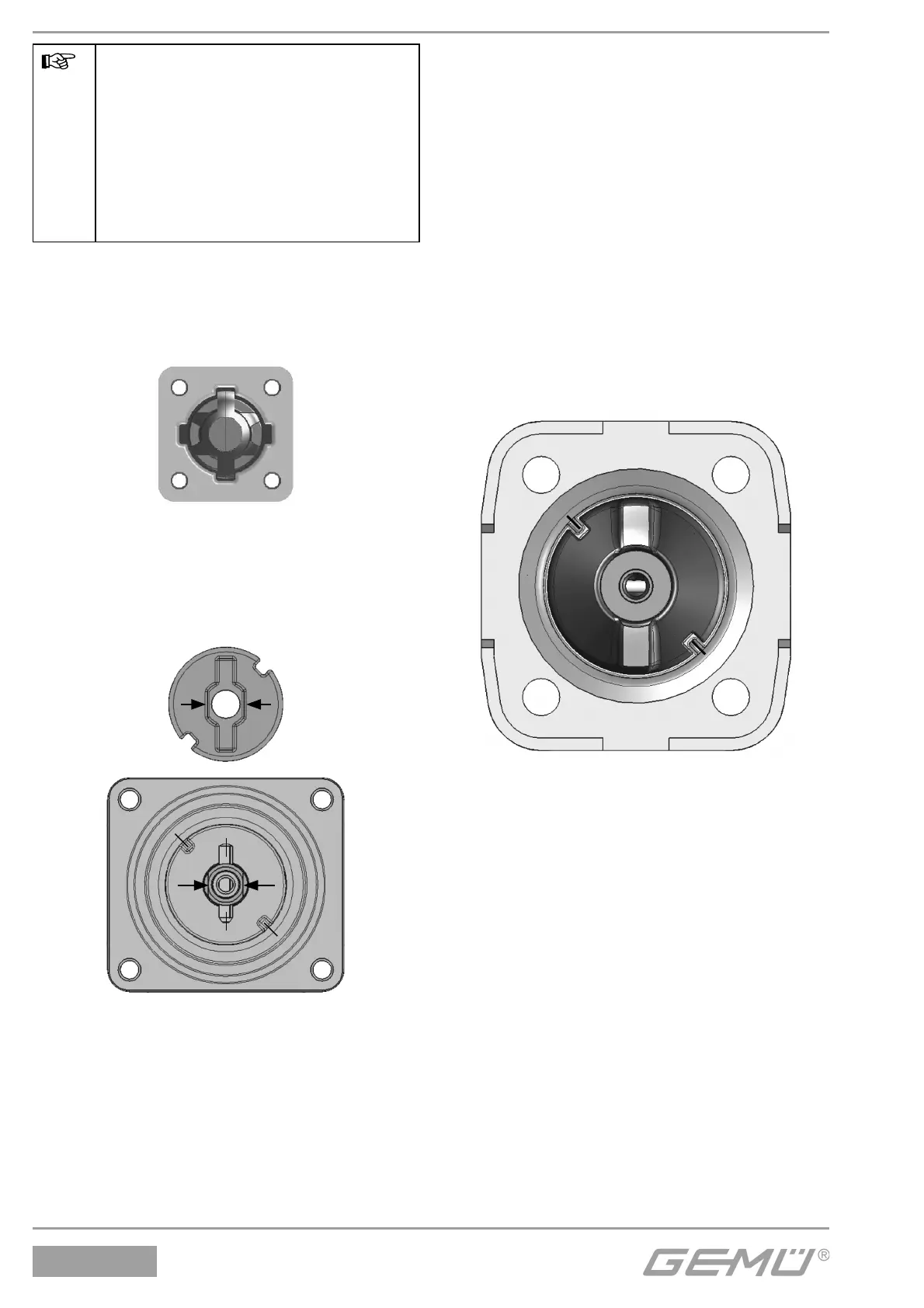

Membrangröße 8:
Das Druckstück ist fest montiert.
Druckstück und Antriebsflansch von unten
gesehen:
Membrangröße 10:
Das Druckstück ist lose.
Druckstück und Antriebsflansch von unten
gesehen:
B
D
C
D
B
C
A
A
Bild 1
Bild 2
Verdrehsicherung der Spindel
am Druckstück
Als Verdrehsicherung der Antriebsspindel ist
ein Zweiflach (Pfeile Bild 2) am Spindelende.
Bei der Montage des Druckstückes
muss der Zweiflach mit der Aussparung
am Druckstückrücken (Pfeile Bild 1)
übereinstimmen.
Ist die Antriebsspindel nicht in der richtigen
Position, muss sie in die richtige Position
gedreht werden. Die Position von A ist
gegenüber der Position von C um 45°
versetzt.
Druckstück lose auf Antriebsspindel
aufsetzen, Aussparungen D in Führungen C
und A in B einpassen. Das Druckstück muss
sich frei zwischen den Führungen bewegen
lassen!
Membrangröße 25 - 50:
Das Druckstück ist lose.
Druckstück und Antriebsflansch von unten
gesehen:
D
C
C
D
Druckstück lose auf Antriebsspindel
aufsetzen, Aussparungen D in Führungen C
einpassen. Das Druckstück muss sich frei
zwischen den Führungen bewegen lassen!
