GEM 651 - Troubleshooting; Fault Clearance

20 / 68
651

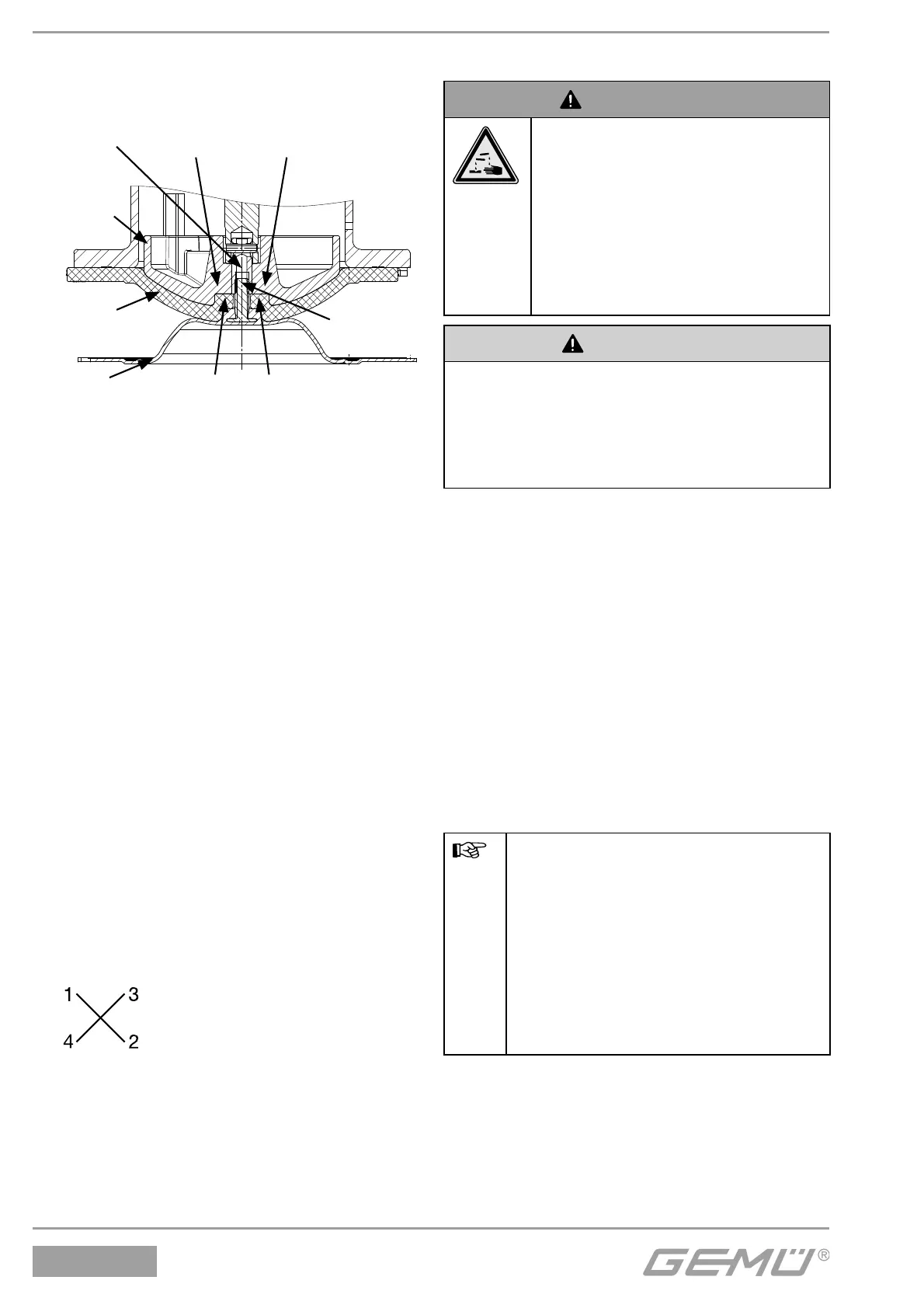

7. Membranschild von Hand fest
in Druckstück einschrauben.
Der Membrandom muss in der
Druckstückaussparung liegen.
Membrandom
Druckstückaussparung
Druck-
stück
Verbin-
dungs-
stück
Stützmembrane
Membranschild
Membranpin
8. Bei Schwergängigkeit das Gewinde
prüfen, beschädigte Teile austauschen.
9. Beim Verspüren eines deutlichen
Widerstands Membrane soweit
zurückschrauben, bis Membran-Lochbild
mit Antriebs-Lochbild übereinstimmt.
10. Membranschild von Hand fest auf die
Stützmembrane drücken, so dass sie
zurückklappt und an der Stützmembrane
anliegt.
11.4 Montage Antrieb
auf Ventilkörper
1. Antrieb A in Off en-Position bringen.
2. Antrieb A mit montierter Membrane 2
auf Ventilkörper 1 aufsetzen, auf
Übereinstimmung von Druckstücksteg
und Ventilkörpersteg achten.
3. Schrauben 18 mit Scheiben 19 handfest
montieren.
4. Antrieb A in Geschlossen-Position
bringen.
5. Schrauben 18 über Kreuz festziehen.
6. Auf gleichmäßige Verpressung der
Membrane 2 achten (ca. 10-15 %,
erkennbar an gleichmäßiger
Außenwölbung).
7. Komplett montiertes Ventil auf Dichtheit
prüfen.
12 Inbetriebnahme
WARNUNG
Aggressive Chemikalien!
® Verätzungen!
G Vor Inbetriebnahme Dichtheit
der Medienanschlüsse
prüfen!
G Dichtheitsprüfung
nur mit geeigneter
Schutzausrüstung.
VORSICHT
Gegen Leckage vorbeugen!
G Schutzmaßnahmen gegen
Überschreitung des maximal
zulässigen Drucks durch eventuelle
Druckstöße (Wasserschläge) vorsehen.
Vor Reinigung bzw. vor Inbetriebnahme
der Anlage:
G Membranventil auf Dichtheit und Funktion
prüfen (Membranventil schließen und
wieder öff nen).
G Bei neuen Anlagen und nach
Reparaturen Leitungssystem bei voll
geöff netem Membranventil spülen (zum
Entfernen schädlicher Fremdstoff e).
Reinigung:
 Betreiber der Anlage ist verantwortlich für
Auswahl des Reinigungsmediums und
Durchführung des Verfahrens.
Wichtig:
Wartung und Service:
Membranen setzen sich im
Laufe der Zeit. Nach Montage /
Demontage des Ventils
Schrauben 18 körperseitig auf
festen Sitz überprüfen und ggf.
nachziehen (spätestens nach dem
ersten Sterilisationsprozess).
