12 / 68
651
G Membranventilkörper an Rohrleitung
anschrauben, geeignetes
Gewindedichtmittel verwenden.
Das Gewindedichtmittel ist nicht im
Lieferumfang enthalten.
Entsprechende Vorschriften für
Anschlüsse beachten!
Nach der Montage:
G Alle Sicherheits- und Schutzeinrichtungen
wieder anbringen bzw. in Funktion setzen.
10.2 Steuerfunktionen
Folgende Steuerfunktionen sind verfügbar:
Steuerfunktion 1
Federkraft geschlossen (NC):
Ruhezustand des Ventils: durch Federkraft
geschlossen. Ansteuern des Antriebs
(Anschluss 1) öffnet das Ventil. Entlüften
des Antriebs bewirkt das Schließen des
Ventils durch Federkraft.
Steuerfunktion 2
Federkraft geöffnet (NO):
Ruhezustand des Ventils: durch Federkraft
geöffnet. Ansteuern des Antriebs
(Anschluss 1) schließt das Ventil. Entlüften
des Antriebs bewirkt das Öffnen des Ventils
durch Federkraft.
10.3 Steuermedium anschließen
Wichtig:
Steuermediumleitung spannungs-
und knickfrei montieren!
Je nach Anwendung geeignetes
Anschlussstück verwenden.
Gewinde der Steuermediumanschlüsse: M5
Steuermediumanschluss ist in
Durchflussrichtung (Code T) und um
90° gedreht (Code R) lieferbar. Weitere
Anschlüsse dienen nur der Entlüftung.
Steuerfunktion Anschluss
1
Federkraft
geschlossen (NC)
1: Steuermedium (Öffnen)
3/5: Entlüftung
2
Federkraft
geöffnet (NO)
1: Steuermedium (Schließen)
3: Entlüftung

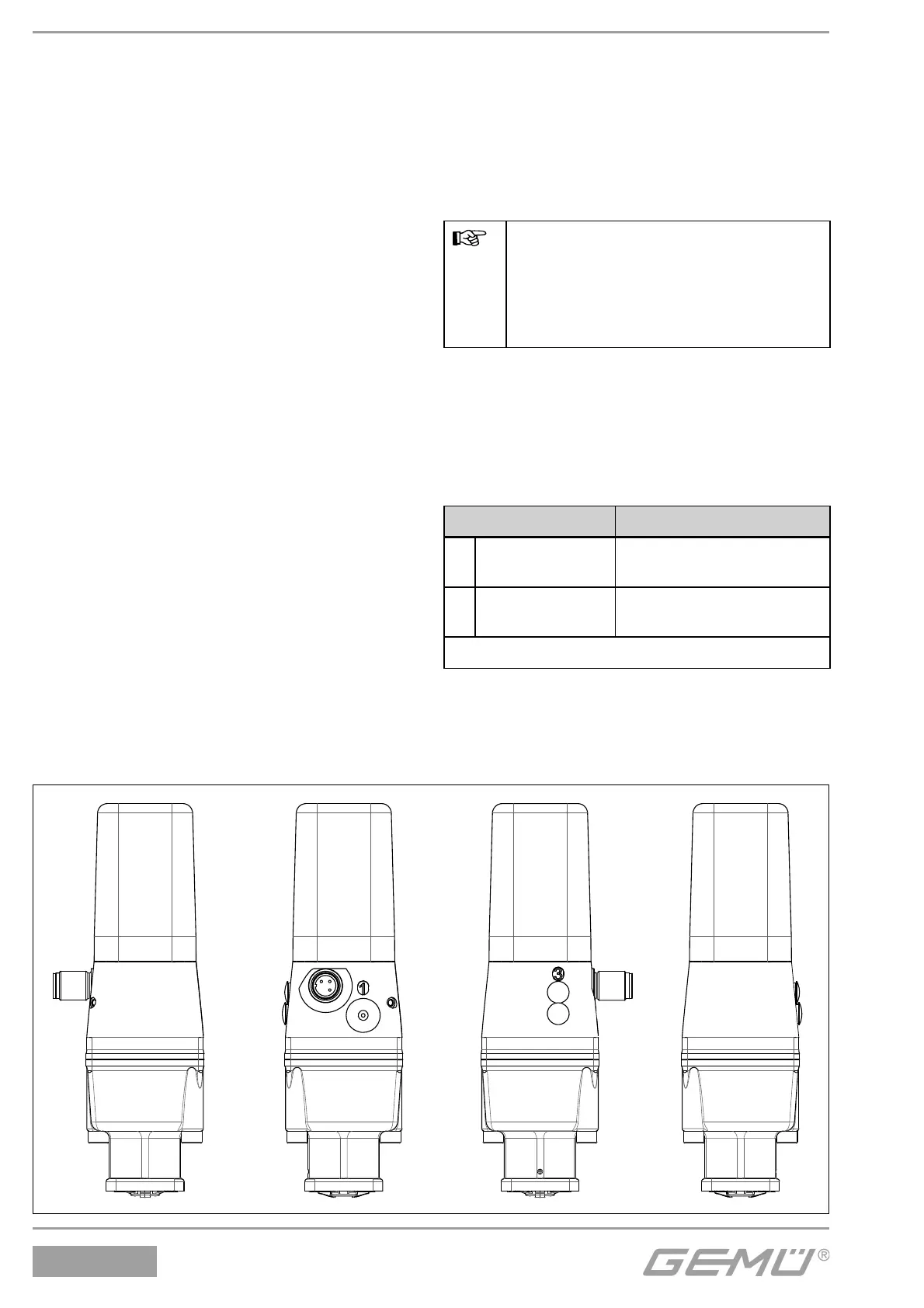

Anschlüsse siehe Bilder unten und Seiten 13 - 16
Ventilanschaltung / Antriebsgröße 0 / Steuerfunktion 1
