5 / 68
651
5 Technische Daten
Betriebsmedium
Aggressive, neutrale, gasförmige und flüssige Medien, die die physikalischen und chemischen Eigenschaften des jeweiligen
Gehäuse- und Membranwerkstoffes nicht negativ beeinflussen.
Das Ventil ist in beiden Durchflussrichtungen bis zum vollen Betriebsdruck dicht (Überdruck).
Werkstoff e
Gehäuse Oberteil: PP
Unterteil: 1.4408
Steuermedium
Qualitätsklassen nach DIN ISO 8573-1
Antriebsgröße 0/1
Staubgehalt Klasse 3 (max. Teilchengröße 5 μm), (max. Teilchendichte 5 mg/m³)
Drucktaupunkt Klasse 3 (max. Drucktaupunkt -20 °C)
Ölgehalt Klasse 3 (max. Ölkonzentration 1 mg/m³)
Antriebsgröße 2
Staubgehalt Klasse 3 (max. Teilchengröße 5 μm), (max. Teilchendichte 5 mg/m³)
Drucktaupunkt Klasse 4 (max. Drucktaupunkt 3 °C)
Ölgehalt Klasse 5 (max. Ölkonzentration 25 mg/m³)
Füllvolumen
Antriebsgröße 0: 0,028 dm³
Antriebsgröße 1: 0,071 dm³
Antriebsgröße 2: 0,239 dm³
Temperaturen
Medientemperatur -10 bis 100 °C
Umgebungstemperatur
Antriebsgröße 0/1
Antriebsgröße 2
0 bis +60 °C
0 bis +50 °C
Max. zulässige Temperatur des Steuermediums
Antriebsgröße 0/1
Antriebsgröße 2
60 °C
50 °C
Durchfluss des Vorsteuerventils (bei 6 bar)
Antriebsgröße 0/1
Antriebsgröße 2
15 l/min
100 l/min
Sterilisationstemperatur
(1)
EPDM (Code 13/3A)
max. 150 °C
(2)
, max. 60 min pro Zyklus
EPDM (Code 17)
max. 150 °C
(2)
, max. 180 min pro Zyklus
PTFE (TFM) (Code 52/5A)
max. 150 °C
(2)
, keine Zeitbeschränkung pro Zyklus
PTFE (TFM) (Code 5E)
max. 150 °C
(2)
, keine Zeitbeschränkung pro Zyklus
¹ Die Sterilisationstemperatur gilt für Wasserdampf (Sattdampf) oder überhitztes Wasser.
² Wenn EPDM-Membranen länger mit den oben aufgeführten Sterilisationstemperaturen beaufschlagt werden,
verringert sich die Lebensdauer der Membrane. In diesen Fällen sind die Wartungszyklen entsprechend
anzupassen. Dies gilt auch für PTFE (TFM) - Membranen, die hohen Temperaturschwankungen ausgesetzt sind.
PTFE (TFM) - Membranen können auch als Dampfsperre eingesetzt werden, allerdings verringert sich hierdurch die
Lebensdauer. Die Wartungszyklen sind entsprechend anzugleichen.

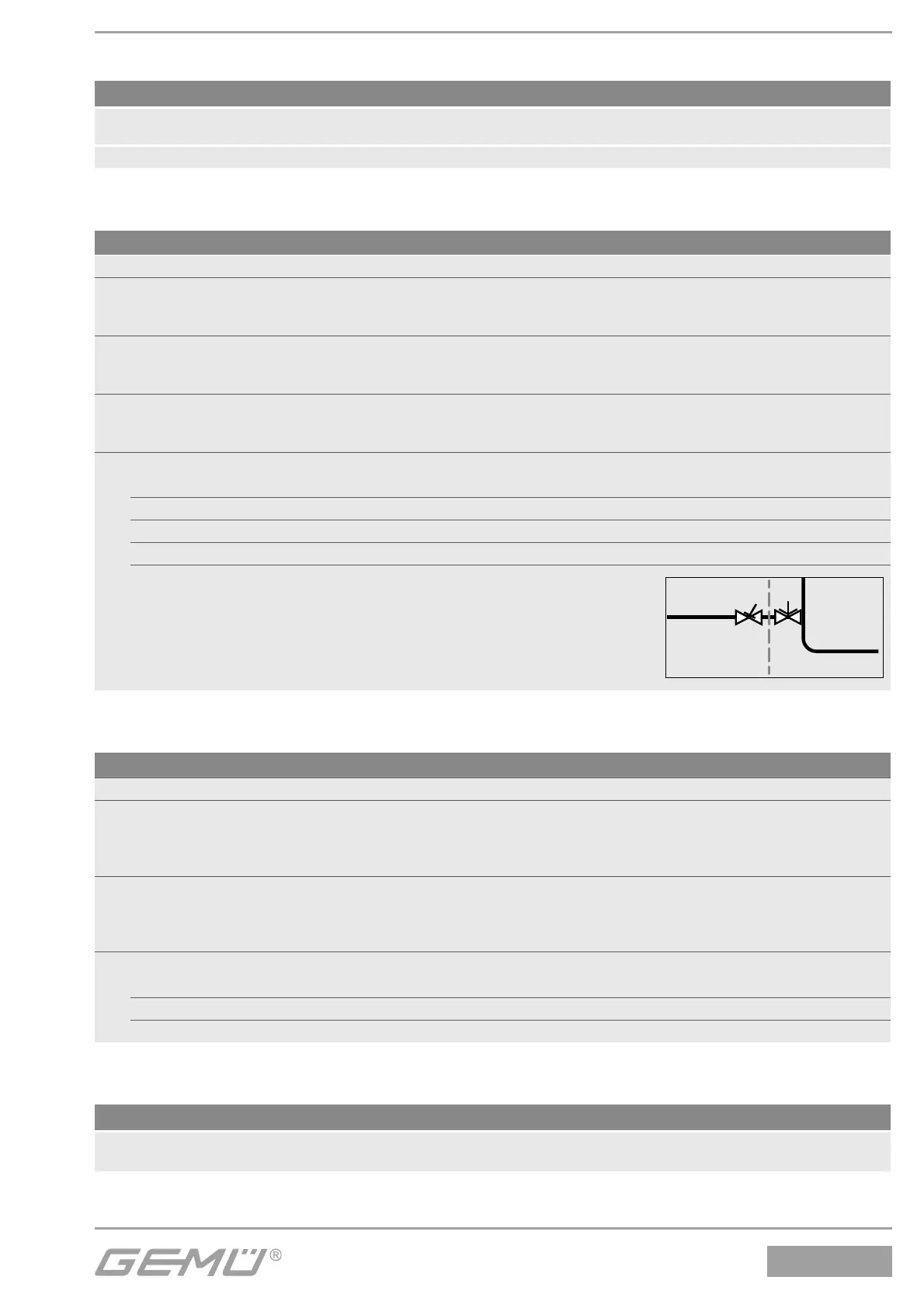

Für den Einsatz im Bereich Dampferzeugung und -verteilung eignen sich besonders die Sitzventile GEMÜ 555
und 505. Bei Schnittstellen zwischen Dampf und Prozessleitungen hat sich die folgende Ventilanordnung bewährt:
Sitzventil zum Absperren von Dampfleitungen und Membranventil als Schnittstelle zu den Prozessleitungen.
Dampfeingang
Prozessleitung
Dampfverteilung
Steriler Prozess
