17 / 68
651
11 Montage / Demontage
von Ersatzteilen
19
18
A
1
2

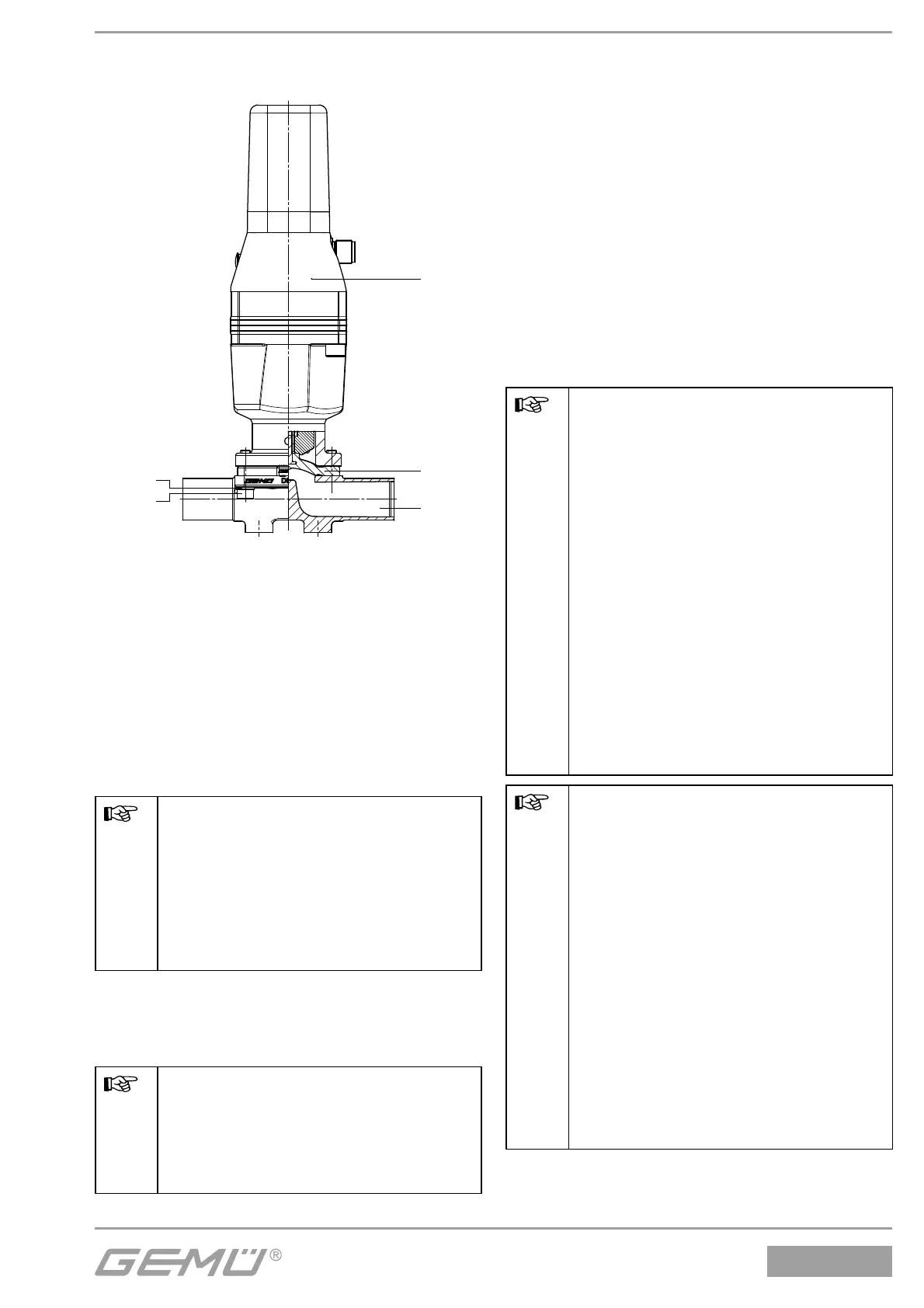

11.1 Demontage Ventil
(Antrieb vom Körper lösen)
1. Antrieb A in Off en-Position bringen.
2. Antrieb A vom Ventilkörper 1
demontieren.
3. Antrieb A in Geschlossen-Position
bringen.
Wichtig:
Nach Demontage alle Teile von
Verschmutzungen reinigen (Teile
dabei nicht beschädigen). Teile
auf Beschädigung prüfen, ggf.
auswechseln (nur Originalteile von
GEMÜ verwenden).
11.2 Demontage Membrane
Wichtig:
Vor Demontage der Membrane
bitte Ventil demontieren, siehe
"Demontage Ventil (Antrieb vom
Körper lösen)".
1. Membrane herausschrauben bzw.
herausziehen (Membrangröße 8).
2. Alle Teile von Produktresten und
Verschmutzungen reinigen. Teile dabei
nicht zerkratzen oder beschädigen!
3. Alle Teile auf Beschädigungen prüfen.
4. Beschädigte Teile austauschen (nur
Originalteile von GEMÜ verwenden).
11.3 Montage Membrane
11.3.1 Allgemeines
Wichtig:
Für Ventil passende Membrane
einbauen (geeignet für Medium,
Mediumkonzentration, Temperatur
und Druck). Die Absperrmembrane
ist ein Verschleißteil. Vor
Inbetriebnahme und über gesamte
Einsatzdauer des Membranventils
technischen Zustand und Funktion
überprüfen. Zeitliche Abstände
der Prüfung entsprechend den
Einsatzbelastungen und / oder
der für den Einsatzfall geltenden
Regelwerken und Bestimmungen
festlegen und regelmäßig
durchführen.
Wichtig:
Ist die Membrane nicht weit
genug in das Verbindungsstück
eingeschraubt, wirkt die
Schließkraft direkt auf den
Membranpin und nicht über
das Druckstück. Das führt zu
Beschädigungen und frühzeitigem
Ausfall der Membrane und
Undichtheit des Ventils. Wird die
Membrane zu weit eingeschraubt,
erfolgt keine einwandfreie
Dichtung mehr am Ventilsitz. Die
Funktion des Ventils ist nicht mehr
gewährleistet.
