Goelst G-Motion - Page 8

4
1
6259-10 6259-20
25
42
oud
plafondsteun 6235-20 wordt op de rail gedraaid
en daarna geborgd
Deze niet
23
24
54
plafondmontage met spanner 6250
blindmontage aan het plafond met steun 6235-80
83
plafondmontage met plafondsteun 6235
42
min. 32
min. 22
105
1470-36-24
63
plafondmontage van
6200 met pendel 6255
40
wandmontage met wandsteun 6251
wandmontage met inkortbare afstandsteun 6017
31
plafondmontage van
6200 met G-poot 6264
met messing pluggen
70 - 150
25
6259-10 6259-20
25
42
oud
plafondsteun 6235-20 wordt op de rail gedraaid
en daarna geborgd
Deze niet
23
24
54
plafondmontage met spanner 6250
blindmontage aan het plafond met steun 6235-80
83
plafondmontage met plafondsteun 6235
42
min. 32
min. 22
105
1470-36-24
63
plafondmontage van
6200 met pendel 6255
40
wandmontage met wandsteun 6251
wandmontage met inkortbare afstandsteun 6017
31
plafondmontage van
6200 met G-poot 6264
met messing pluggen
70 - 150
25
6259-10 6259-20
25
42
oud
plafondsteun 6235-20 wordt op de rail gedraaid
en daarna geborgd
Deze niet
23
24
54
plafondmontage met spanner 6250
blindmontage aan het plafond met steun 6235-80
83
plafondmontage met plafondsteun 6235
42
min. 32
min. 22
105
1470-36-24
63
plafondmontage van
6200 met pendel 6255
40
wandmontage met wandsteun 6251
wandmontage met inkortbare afstandsteun 6017
31
plafondmontage van
6200 met G-poot 6264
met messing pluggen
70 - 150
25
6059
!
Fixing
English

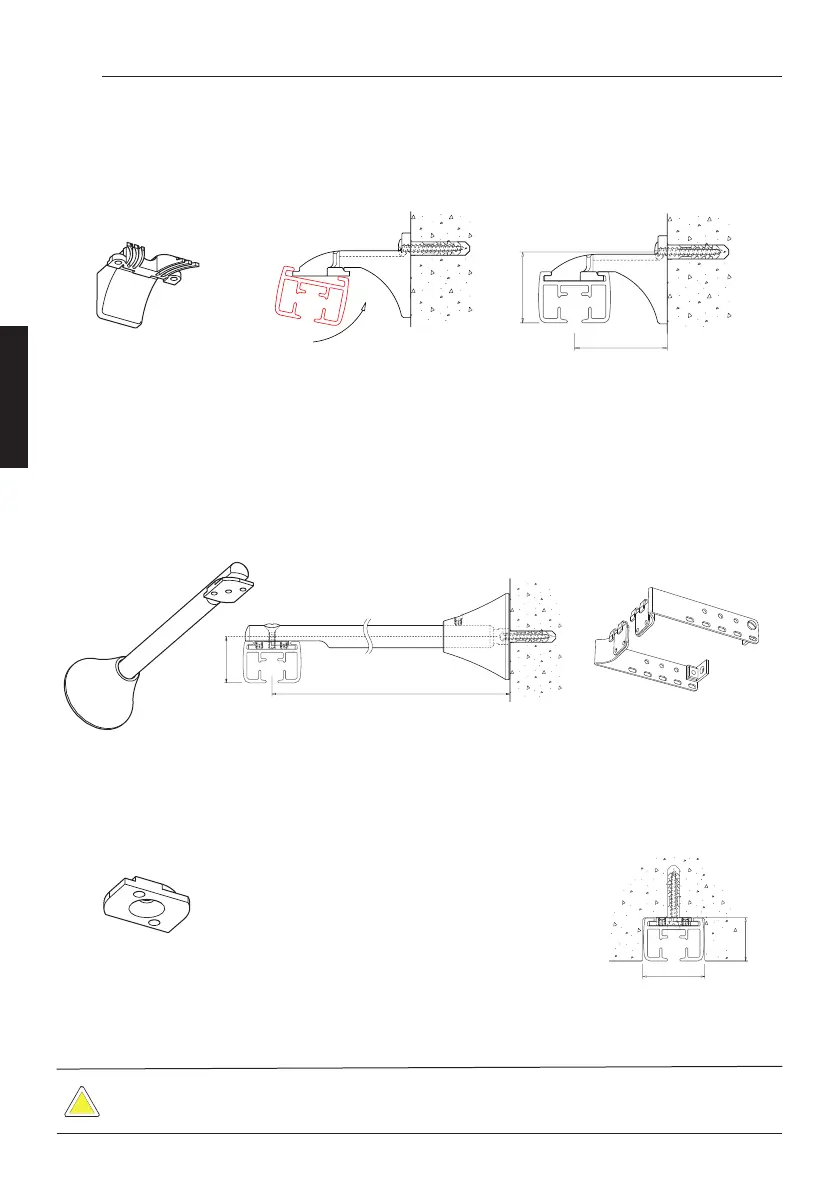

Wall xing with synthetic wall support 6051
Secure this support on the wall, with one (pan head) screw in the upper xing hole. The
max. weight per support is 10 kg. Clip the rail onto the support as shown in the diagram.
Once installed, the centre of the rail will be 4 cm from the rear wall with the screw hardly
visible.
Wall xing with adjustable bracket 6057
Wall bracket 6057 is used for wall mounting and consists of a boss and adjustable bar with
a prole insert nut. The max. weight per support is 10 kg. The insert nut is fastened in to
the top of the rail. The support boss is fastened with a single (round-head) screw.
The pin can be cut from 15 cm to a minimum of 7 cm. Wall bracket 6057 can be combined
with the 6059 special return set, for a very compact return.
Recessed xing with special prole nut 6055-2000
Goelst 6200 rail can be recess xed into the ceiling. The rail must be pre-drilled by Goelst
for this purpose. For recess xing, the special screws supplied with this prole nut must be
used. The max. weight per support is 30 kg.
When recess curved rails, use prole as
manufactured to determine arc.
Attention! During installation ensure that the rail and the inside of the prole are not damaged
by the screw and/or screwdriver.
