15
DE
Installation
Elektrisch anschließen
Lebensgefahr durch elektrischen Schlag!
Unsachgemäße Montage und Installation des Geräts können zu lebensgefährlichen elektri-
schen Spannungen führen.
− Montage und Anschluss ausschließlich durch Elektrofachkraft durchführen lassen.
WARNUNG!
Personal:
• Elektrofachkraft
Materialien:
• DIN-Schiene (15 mm x 7,5 mm)
• DIN-Schiene (15 mm x 12,5 mm)
Voraussetzung:
• Die Anschlussklemmen der Leitungen müssen einen Querschnitt zwischen 0,5mm² und 2,5mm²
haben.

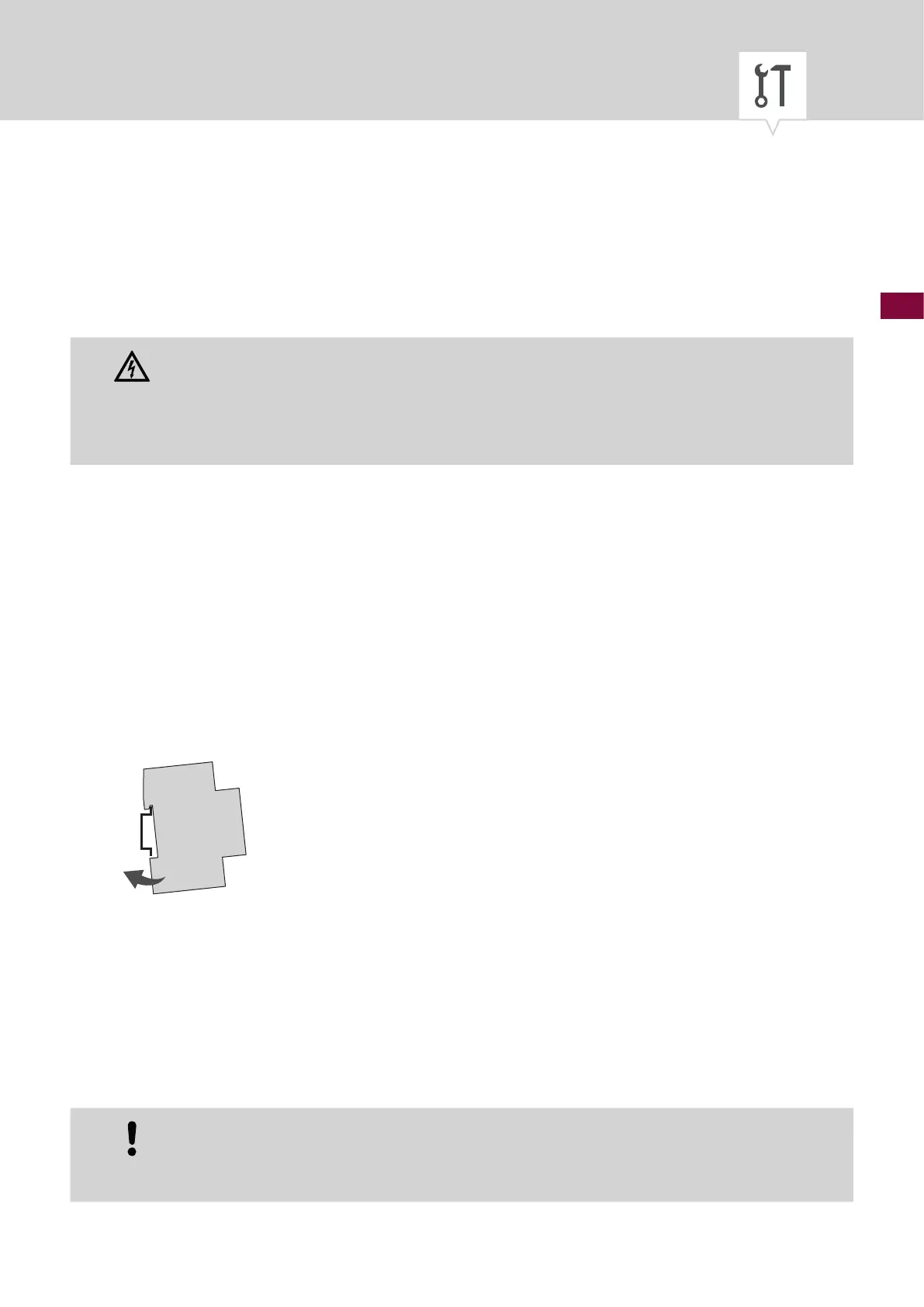

Abb. 4: Montage auf DIN-Schiene
1. Zeitschaltuhr von oben auf die DIN-Schiene (Abb. 4) setzen und nach hinten drücken, bis diese
einrastet.
2. Die Anschlusskabel abisolieren.
• Abisolierlänge: 8 mm
Anziehdrehmomente
Um Beschädigungen und Fehlkontakte zu vermeiden, die Anschlussklemmen mit einem Dreh-
moment von 0,5 Nm festschrauben.
HINWEIS!
