GRAVOGRAPH M40 Vice - OPERATION: M40-005 REPLACING THE ELECTRONIC RACK; Dismantling operation; Reassembling operation

NOTICETECHNIQUEGAMMEM40
M40RANGETECHNICALMANUAL
Date:June2009From
AftersalesTechnicalSupport
Ref.M40GB/FF‐Vers.1.0
Page - 23

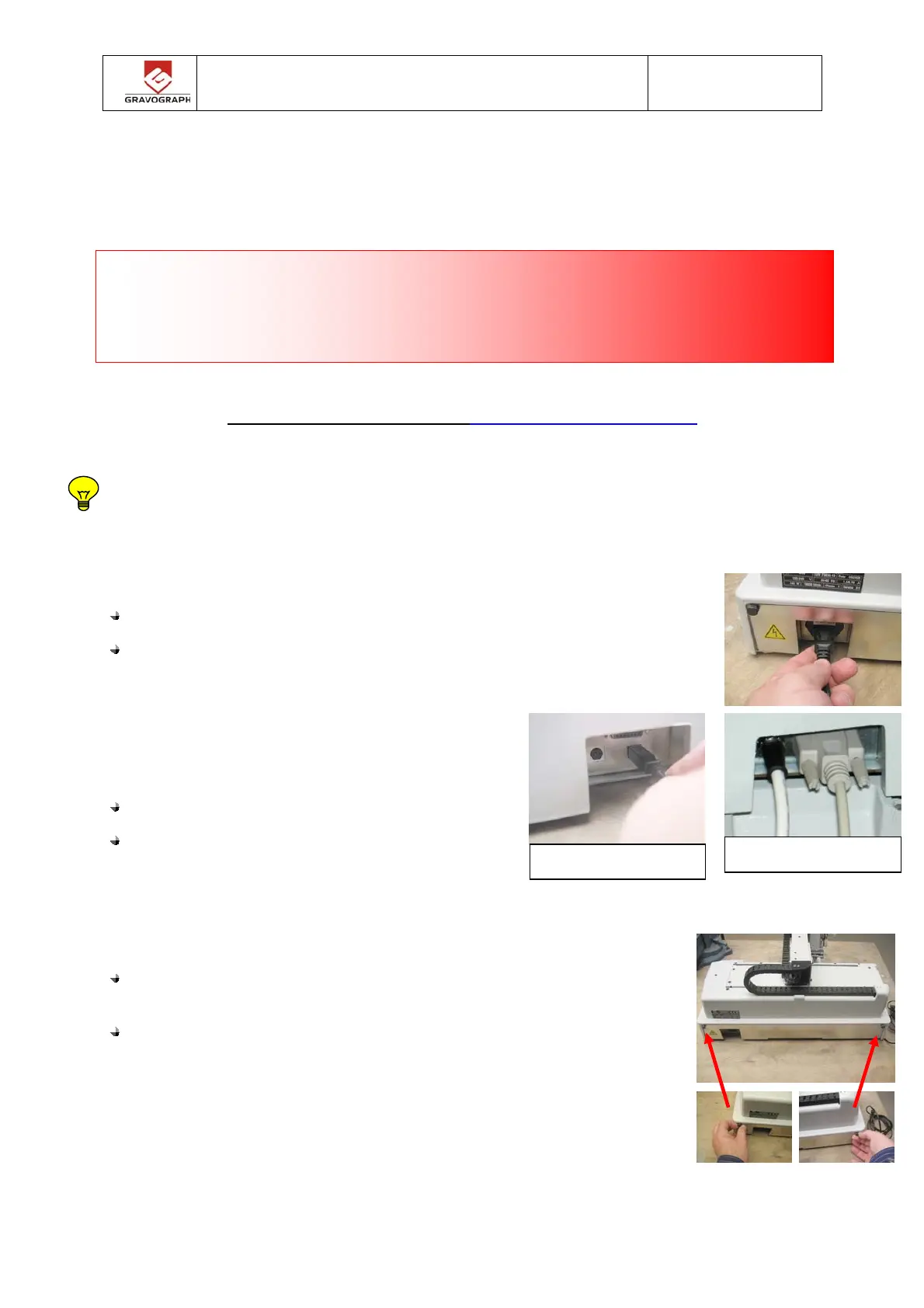

OPERATION:M40‐005
REPLACING THE ELECTRONIC RACK- CHANGEMENT DU RACK
ELECTRONIQUE
Dismantlingoperation‐Opérationdedémontage
Nota: For all disconnection operations, it is strongly recommended not to pull on the wires
in order to avoid a risk of wrong contact.
Remarque : Pour toutes les opérations de déconnection des connecteurs, nous
recommandons de ne pas tirer sur les fils afin d’éviter tout risque de mauvais contact.
Unplug the power cable.
Retirer Le cordon d’alimentation secteur.
Unplug the communication cables.
Retirer le cordon de communication.
Remove the 2 screws of the electronic rack which are located
at the back of the machine.
Retirer les 2 vis de fixation du rack électronique qui sont
situées à l’arrière de la machine.
Partnumber:ELECTRONIQUERACKKITUSB: 47668
  StdExch.ELECTRONIQUERACKKITUSB: 47723
ELECTRONIQUERACKKITCOM1: 45757
StdExch.ELECTRONIQUERACKKITUSB: 45646 
USB mono board
Serial mono board
