GRAVOGRAPH M40 Vice - OPERATION: M40-024 REPLACING THE SPINDLE MOTOR; Dismantling operation

NOTICETECHNIQUEGAMMEM40
M40RANGETECHNICALMANUAL
Date:June2009From
AftersalesTechnicalSupport
Ref.M40GB/FF‐Vers.1.0
Page - 81
OPERATION:M40‐024
REPLACING THE SPINDLE MOTOR - CHANGEMENT DU MOTEUR DE BROCHE
Dismantlingoperation‐Opérationdedémontage

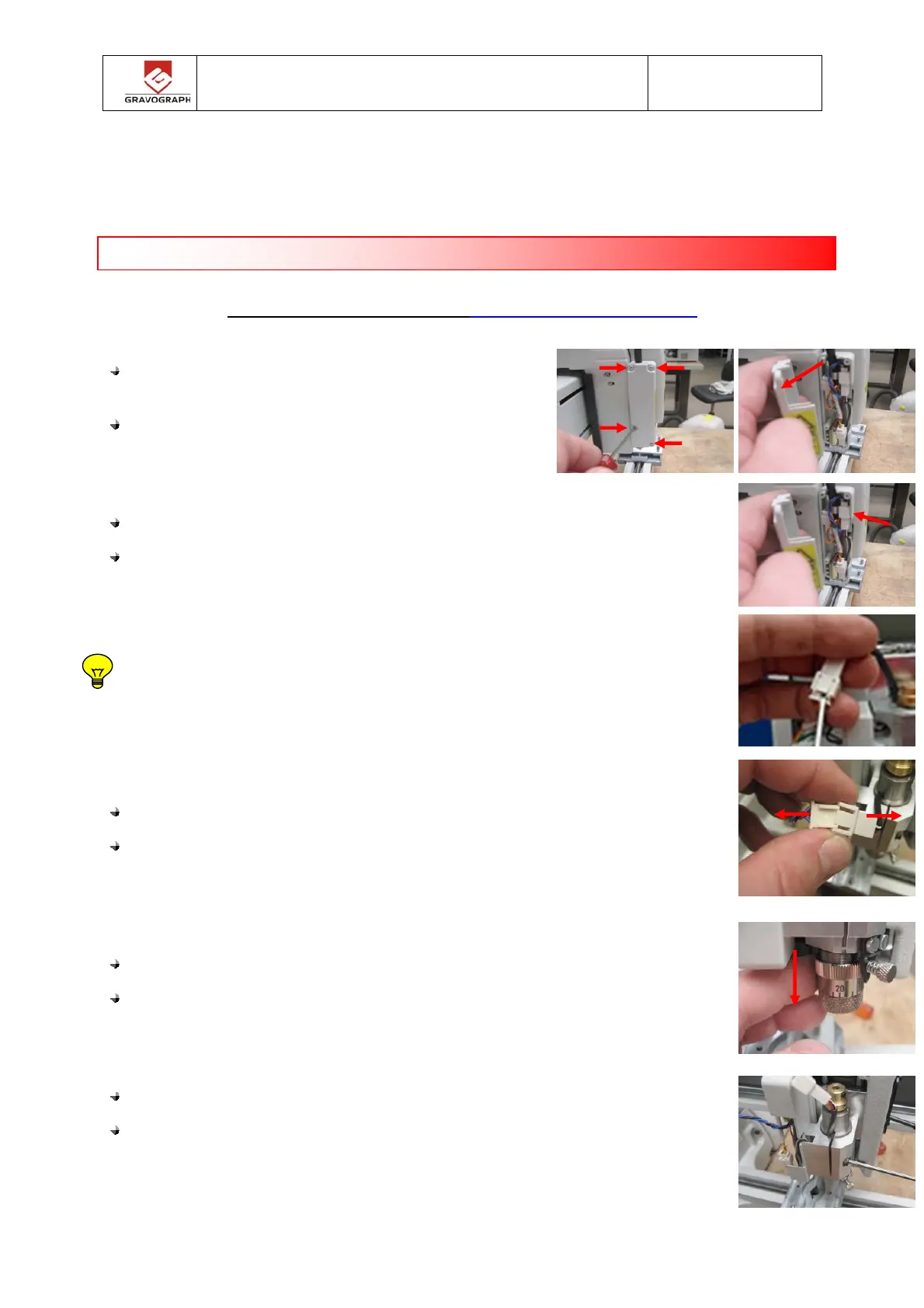

Remove the red pointer housing by screws and
then remove the plastic cover
Retirer les 4 vis du carter pointeur rouge puis le
retirer.
Remove plastic connector from the plastic box.
Retirer le connecteur du moteur de brocher du carter
plastique.
Use a screw driver or your nail to unlock the lock connector before
unplugging.
Utiliser un tourne vis ou votre ongle pour libérer le verrou du connecteur
avant extraction.
Unplug the motor connector.
Déconnecter le connecteur d’alimentation moteur
Remove spindle motor vernier by loosening it.
Retirer le vernier de broche en le dévissant.
Loosen without removing it the spindle holder screw.
Desserrer sans la retirer la vis de serrage du porte broche.
Partnumber:SPINDLEMOTOR:39884
