GRAVOGRAPH M40 Vice - OPERATION: M40-009 REPLACING THE ELECTRONIC FAN; Dismantling operation; Reassembling operation

NOTICETECHNIQUEGAMMEM40
M40RANGETECHNICALMANUAL
Date:June2009From
AftersalesTechnicalSupport
Ref.M40GB/FF‐Vers.1.0
Page - 33
OPERATION:M40‐009
REPLACING THE ELECTRONIC FAN- CHANGEMENT DU VENTILATEUR
Dismantlingoperation‐Opérationdedémontage

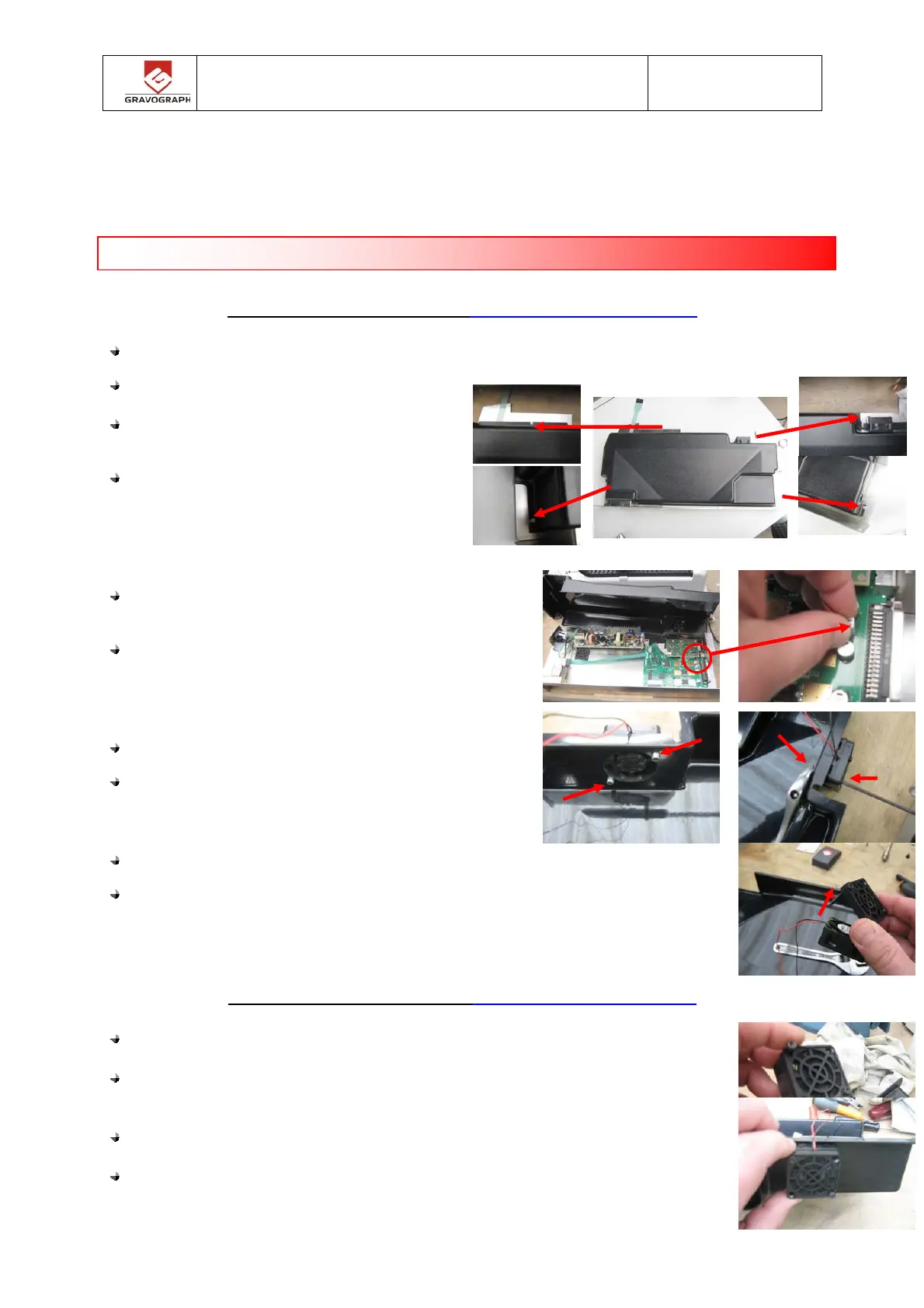

Remove the electronic rack : see chapter M40- 005
Sortir le rack électronique. voir chapitre M40-0 05
Remove the protection housing by 4
screws.
Retirer le carter de protection des
cartes par 4 vis.
Lift the protective housing up and disconnect the
fan connector (near the 37 pins connectors)
Soulever le carter de protection et déconnecter le
connecteur du ventilateur sur la carte (près du
connecteur 37 points).
The Fan is fixed by 2 screws/nuts Remove them
Le ventilateur est fixé à la de 2 vis/écrou.
Démonter l’ensemble vis /écrou
Remove the fan filter cover.
Retirer le carter filtre du ventilateur.
Reassemblingoperation‐Opérationderemontage
Put back the fan filter cover on the fan.
Replacer le carter filtre du ventilateur.
Place the fan on the protective housing and free the wires.
Placer le ventilateur en face du trou du carter de protection et
dégager les fils.
Partnumber:VENTILATEUR:45758
