GRAVOGRAPH M40 Vice - OPERATION: M40-021 REPLACING THE POWER SUPPLY FUSE; Dismantling operation; Reassembling operation

NOTICETECHNIQUEGAMMEM40
M40RANGETECHNICALMANUAL
Date:June2009From
AftersalesTechnicalSupport
Ref.M40GB/FF‐Vers.1.0
Page - 73

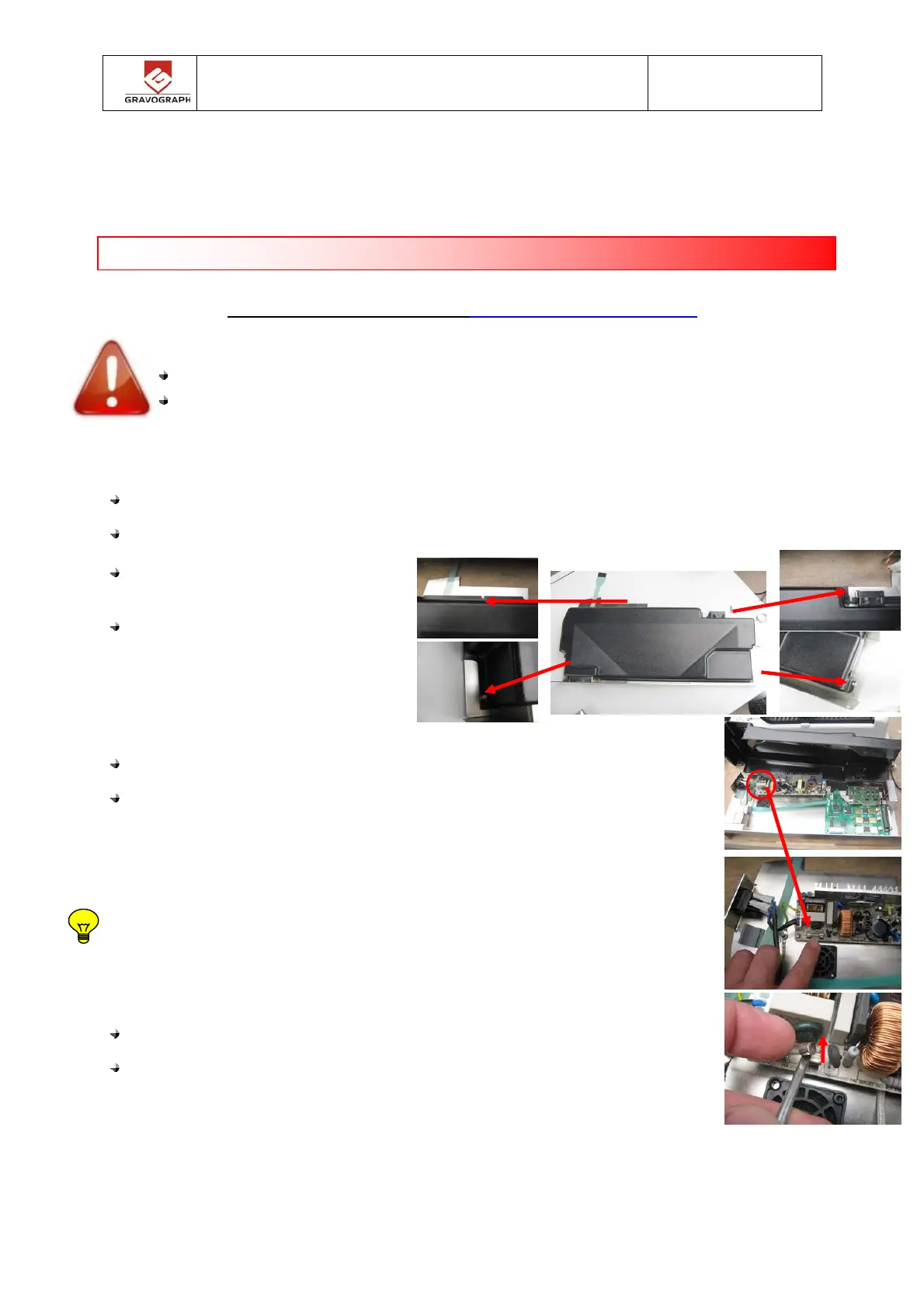

OPERATION:M40‐021
REPLACING THE POWER SUPPLY FUSE - CHANGEMENT DU FUSIBLE BLOC ALIM
Dismantlingoperation‐Opérationdedémontage
Disconnect the mains power cable before each maintenance
Débrancher le câble d’alimentation avant chaque opération
Remove the electronic rack :see chapter M40-005
Sortir le rack électronique. : voir chapitre: M40-005
Remove the protection housing
by 4 screws.
Retirer le carter de protection
des cartes par 4 vis.
The fuse is located on the main power board.
Repérer le fusible se trouvant sur le bloc alimentation.
o You can plug the power cord and switch ON the machine. If the power
supply is OK , the green LED on power supply should be ON
o Vous pouvez connecter puis mettre sous tension le rack, Si le bloc alim
est OK , la LED verte de l’alim doit être allumée
Lift the fuse up by using a small screwdriver as lever.
Retirer le fusible en vous aidant d’un petit tournevis comme
levier.
Partnumber:FUSES:49030 Characteristics:4A
–
250V
