GRAVOGRAPH M40 Vice - OPERATION: M40-017 REPLACING THE Y STEPPER MOTOR; Dismantling operation

NOTICETECHNIQUEGAMMEM40
M40RANGETECHNICALMANUAL
Date:June2009From
AftersalesTechnicalSupport
Ref.M40GB/FF‐Vers.1.0
Page - 65
OPERATION:M40‐017
REPLACING THE Y STEPPER MOTOR - CHANGEMENT DU MOTEUR Y
TheM40machinesbeforeserialnumber64563‐10havebeenfittedwithYsteppermotor p/n:45465.To
increasethespeedmovementinXaxis,allM40arenowfittedwithanewmotorp/n:48012,foreasily
recognizingwhichkindofsteppermotorisinthemachine,weaddan
indexXXXXX‐10andmoreafter
serialnumber.MorecommentinTechnicalbulletin E00908onGravographFocusWebsite

LesmachinesM40avantleN°desérie64563‐10ontétéassembléesavecunmoteurrXref:45465.
PouraméliorerlavitessededéplacementenX,touteslesM40
sontmaintenantassembléesavecun
nouveaumoteurref:48012.Pourfacilementreconnaîtrequeltypedemoteurestdanslamachine,
nousavonsajouterunindexXXXXX‐10(etplus)aprèsleN°desérie.Plusd’informationsdansle
bulletinTechniqueE00908disponiblesurGravographFocus.


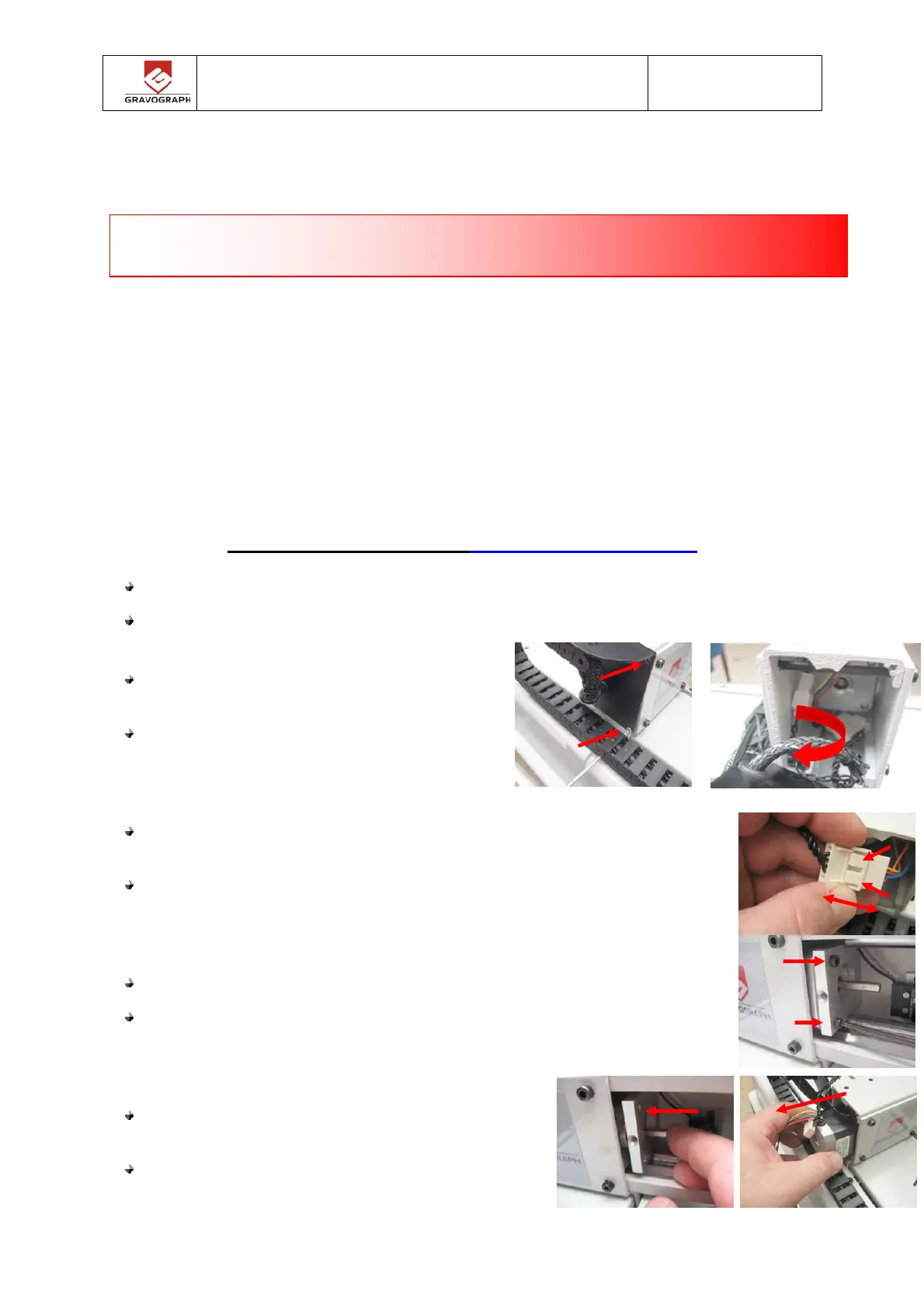

Dismantlingoperation‐Opérationdedémontage

Remove the Y lead screw see chapter M40-015
Retirer la vis Y du pont voir chapitre M40-015
Remove back metal sheet of the Y arm by 2
screws and move it to see the connectors.
Retirer la tôle arrière du pont par les 2 vis
puis la dégager pour visualiser les
connecteurs.
Disconnect the Y motor connector by lifting up the 2 locks on the white
connector.
Déconnecter le connecteur du moteur Y en soulevant légèrement les
verrous.
Loosen the 2 screws of the stepper motor holder.
Desserrer les 2 vis de la platine support moteur.
Push on the motor shaft in order to remove it
from the back of the Y Bridge.
Pousser sur l’axe du moteur et le sortir par
l’arrière du pont Y.
Partnumber:YSTEPPERMOTOR(newmodel):48012
YSTEPPERMOTOR(oldmodel):45465
