GRAVOGRAPH M40 Vice - OPERATION: M40-013 REPLACING THE Z LIMIT SWITCH; Dismantling operation

NOTICETECHNIQUEGAMMEM40
M40RANGETECHNICALMANUAL
Date:June2009From
AftersalesTechnicalSupport
Ref.M40GB/FF‐Vers.1.0
Page - 48

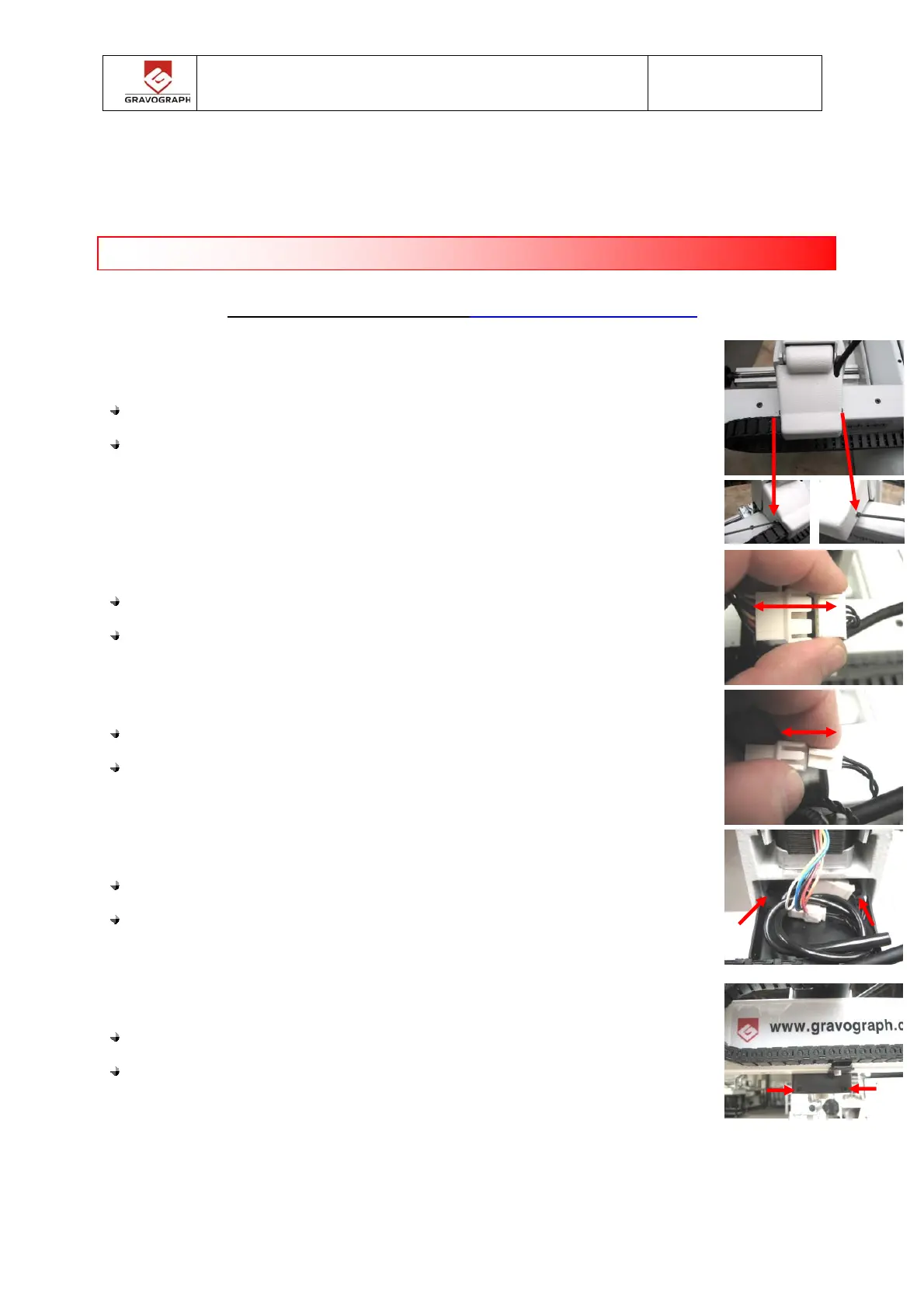

OPERATION:M40‐013
REPLACING THE Z LIMIT SWITCH- CHANGEMENT DU FIN DE COURSE Z
Dismantlingoperation‐Opérationdedémontage
Take off the 2 spindle holder top cover screws.
Retirer les 2 vis du carter de protection du porte broche.
Disconnect the Z stepper motor.
Déconnecter le connecteur du moteur Z.
Disconnect the Z limit switch.
Déconnecter le fin de course Z.
Remove the 2 spindle holder top screws.
Retirer les 2 vis de la partie haute du porte broche.
Remove the 2 spindle holder bottom screws.
Retirer les 2 vis de la partie basse du porte broche.
Partnumber:41270:ZLIMITSWITCH
