NOTICETECHNIQUEGAMMEM40
M40RANGETECHNICALMANUAL
Date:June2009From
AftersalesTechnicalSupport
Ref.M40GB/FF‐Vers.1.0
Page - 47

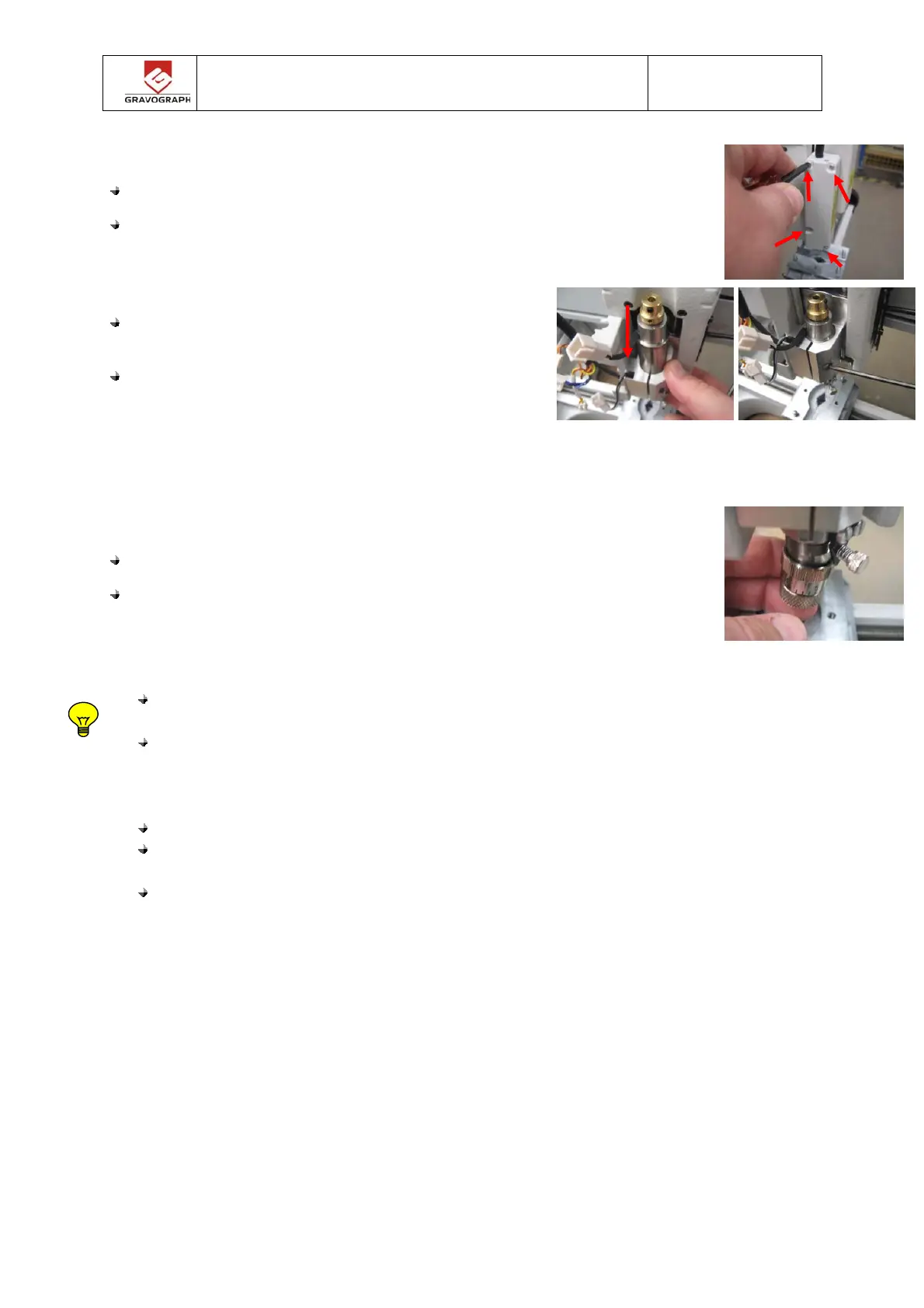

Tight the 4 screws of the red pointer cover.
Resserrer les 4 vis du boitier pointeur.
Slide down the spindle in its holder and tighten the
screw.
Insérer la broche dans son support et serrer la vis.
Put back the “regulator nose” set from the spindle.
Remettre l’ensemble « nez régulateur » de la broche.
This operation is finished :
Make a Z auto adjustment see chapter M40-A02
Then switch on the machine in order to check the correct functioning of the Z
axis.
Opération terminée :
Effectuer le réglage Z auto , voir chapitre M40-A02
Puis mettre sous tension la machine afin de vérifier bon déplacement de
l’axe Z.
