Page - 46

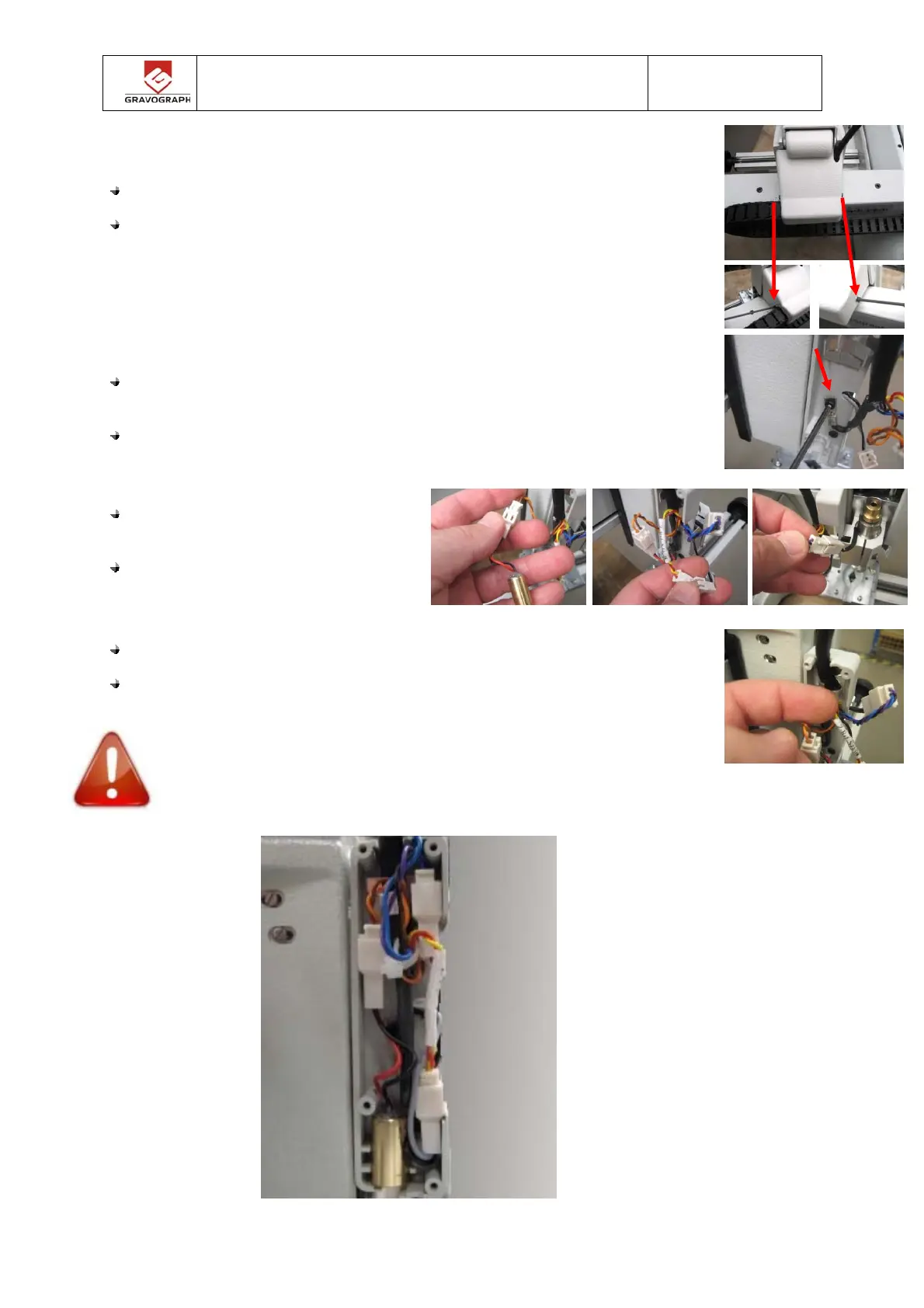

Put back the spindle holder cover and tight the 2 screws.
Replacer le carter de protection et resserrer les 2 vis.
Loosen the screw inside the red pointer cover and remove the
ground wire.
Desserrer la vis dans le boitier pointeur et retirer le fil de
masse.
Connect the 3 connectors ( Z limit
switch, spindle, red pointer)
Reconnecter les 3 connecteurs (fin de
course Z, broche, pointeur rouge)
Close the aluminium collar which maintains the cable.
Fermer la pince aluminium de maintien du câble.
Check the wires position to avoid to pinch them.
Contrôler la position des fils pour éviter de les pincer
