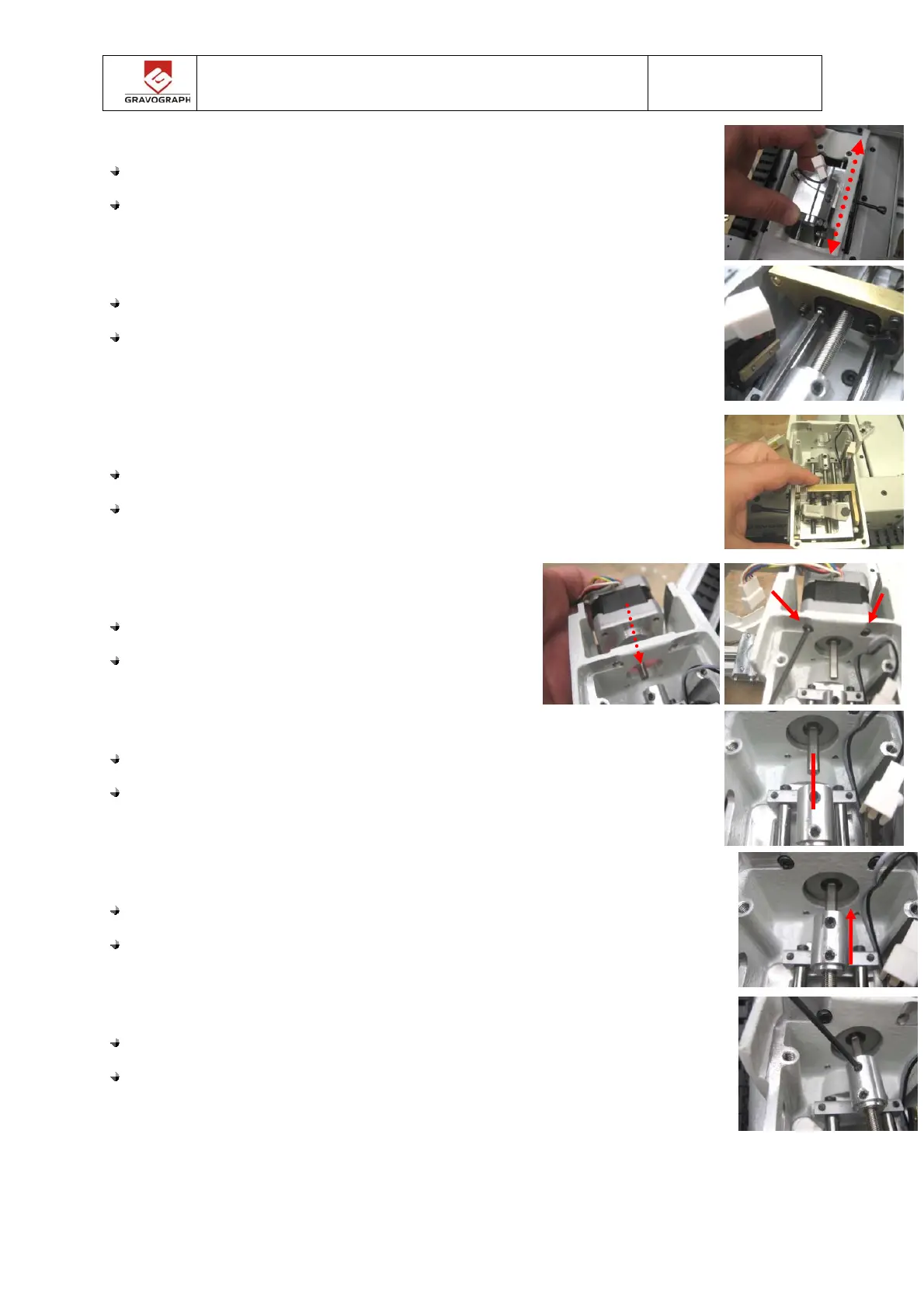

Slide up and down the Z guiding set to check the correct functioning.
Faire glisser de haut en bas l’ensemble guidage Z pour vérifier le bon
coulissement.
Loosen the 2 screws of the Z nut.
Desserrer les 2 vis de l’écrou Z.
Slide down the mobile Z set.
Descendre l’ensemble mobile Z.
Put the Z motor and then tighten the 2 screws.
Replacer le moteur Z et serrer les 2 vis.
Place the flat surface of the Z motor shaft front of the coupling screws.
Placer le méplat de l’axe du moteur Z dans l’alignement des vis de
l’accouplement.
Push the coupling to the Z motor shaft
Enfoncer l’accouplement sur l’axe du moteur Z.
Tighten the coupling screw.
Serrer la vis de l’accouplement.
