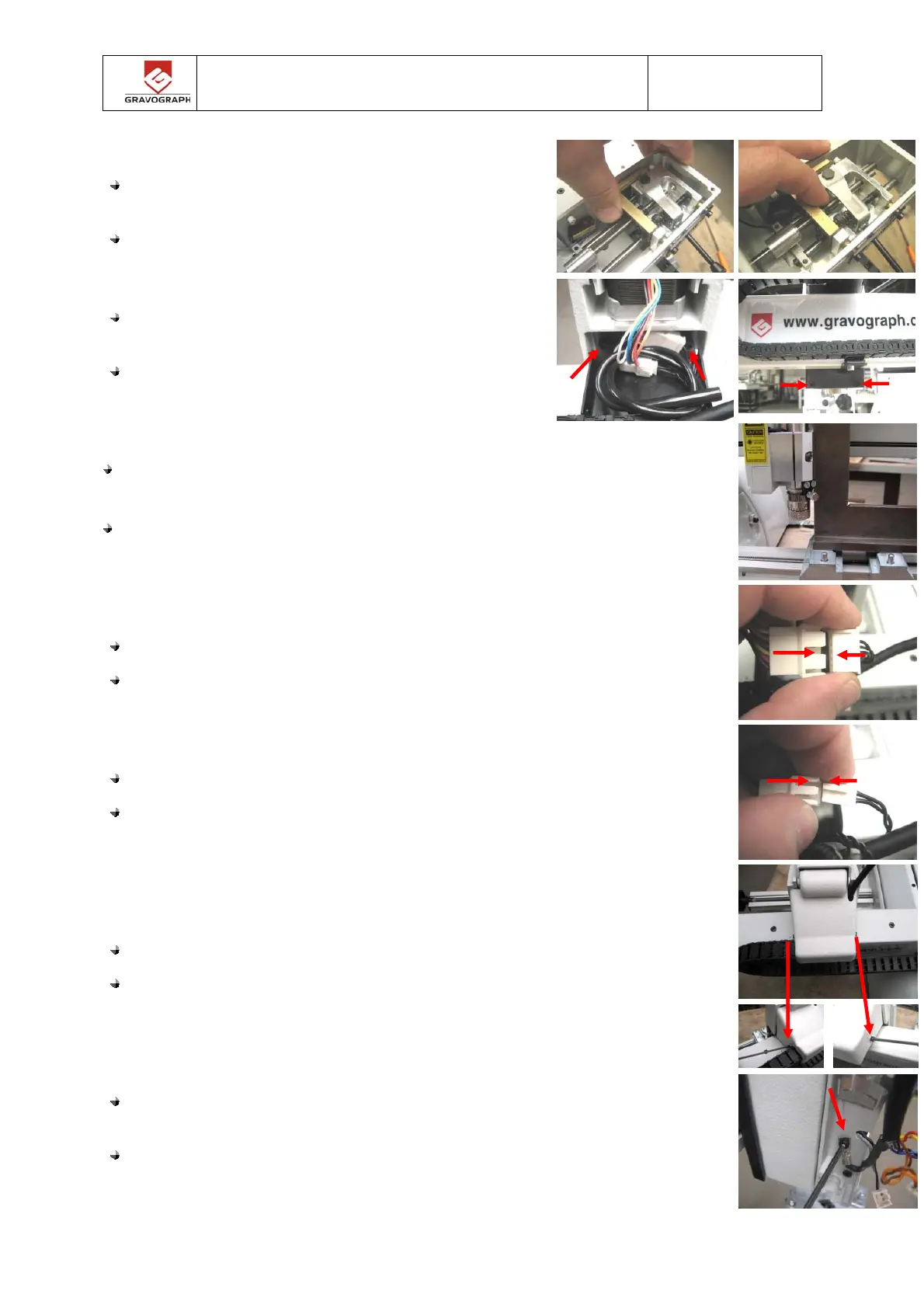

Move up and down the Z axe to check the correct
sliding.
Déplacer l’axe Z de haut en bas pour vérifier le bon
coulissement.
Put back the spindle holder and then tighten the 2
top screws and 2 bottom screws.
Replacer le porte broche puis serrer les 2 vis de la
partie haute et les 2 vis de la partie basse.
Check the squaring between the spindle holder and vice with an T-square,
if necessary adjust before to tighten the 4 fixing screws
Contrôler la l’équerrage du porte broche par rapport à l’aide d’une
équerre, au besoin, ajuster l’équerrage avant de serer les 4 vis de fixation
du porte broche
Connect the Z motor connector.
Reconnecter le connecteur moteur Z.
Connect the Z limit switch connector.
Reconnecter le connecteur du fin de course Z.
Put back the spindle holder cover and tight the 2 screws.
Replacer le carter de protection et resserrer les 2 vis.
Loosen the screw inside the red pointer cover and remove the
ground wire.
Desserrer la vis dans le boitier pointeur et retirer le fil de
masse.
