33
Español (MX)
5. Identificación
5.1 Placa de datos

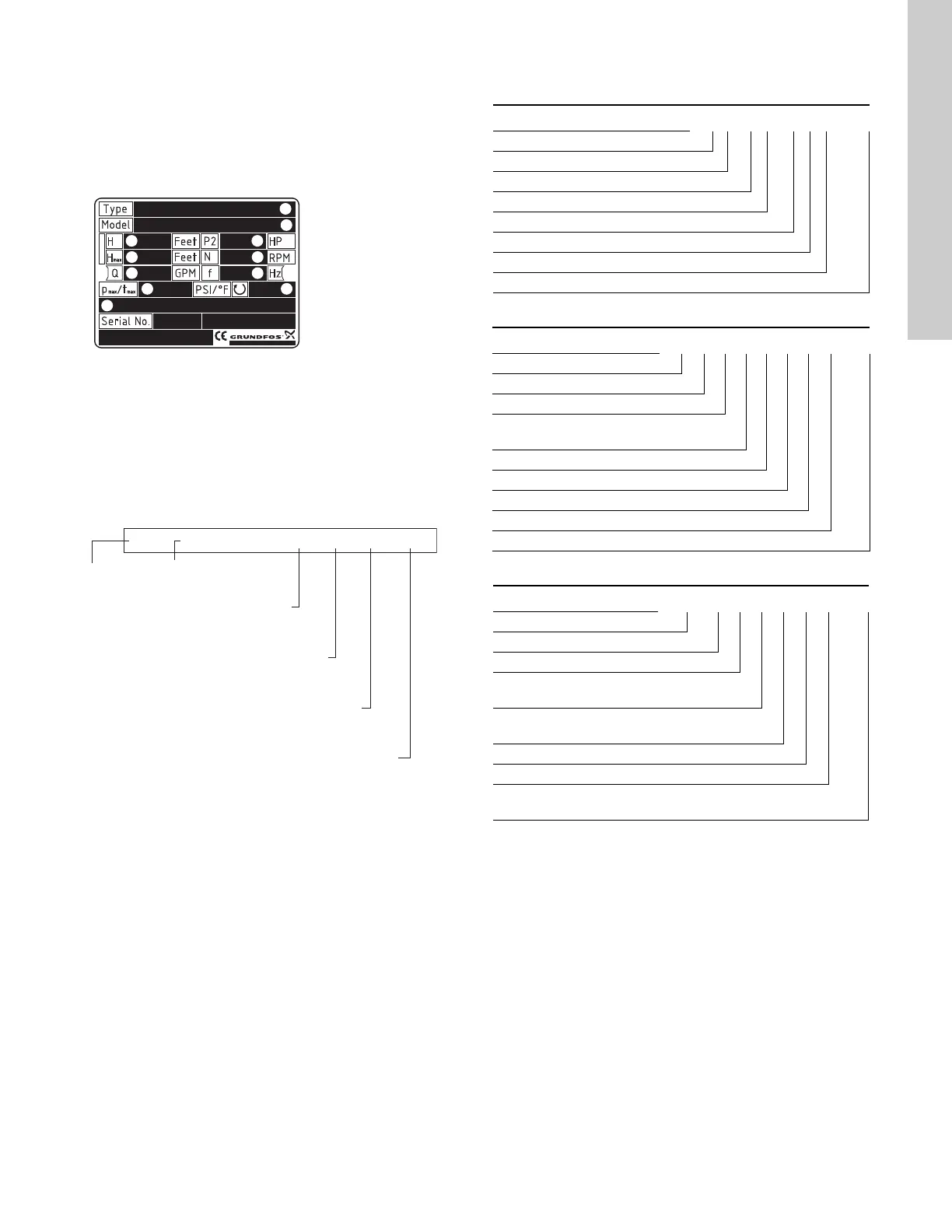

Fig. 1 Ejemplo de placa de datos (CR, CRI, CRN o CRT)
Código de modelo que aparece en las placas de datos:
Fig. 2 Esquema del código de modelo que aparece en las
placas de datos
5.2 Nomenclatura
5.2.1 Bombas CR, CRI y CRN 1s, 1, 3, 5, 10, 15 y 20
5.2.2 Bombas CR y CRN 32, 45, 64, 90, 120 y 150
5.2.3 Bombas CRT 2, 4, 8 y 16
1. Denominación de
tipo
TM04 3895 2609
2. Modelo, número de
material y número
de fabricación
3. Altura en ft al
caudal nominal
4. Potencia nominal
del motor
5. Carga con caudal
cero
6. Rpm nominales
7. Gasto nominal
8. Frecuencia nominal
9. Presión máxima y
temperatura
máxima del líquido
10.Sentido de rotación
11. País de fabricación
TM04 3904 3913
A
12345678 0123
P1
13
41
Modelo
(por ejemplo,
ABCD)
Últimos dos dígitos del año
de fabricación
Número de la semana de
fabricación (01-52)
Orden de la bomba dentro de la
semana de fabricación
Ejemplo CR 3- 10 A FG A E HQQE
Gama: CR, CRI, CRN
Caudal nominal en [m
3
/h] (x 5 gpm)
Número de impulsores
Código de versión de la bomba
Código de conexión a tubería
Código de materiales
Código de piezas de caucho
Código de cierre mecánico
Ejemplo CR 32- 2- 1 A G A E KUBE
Gama: CR, CRN
Caudal nominal en [m
3
/h] (x 5gpm)
Número de impulsores
Número de impulsores de diámetro
reducido
Código de versión de la bomba
Código de conexión a tubería
Código de materiales
Código de piezas de caucho
Código de cierre mecánico
Ejemplo CRT 16- 30 /2 A G A AUUE
Gama: CRT
Caudal nominal en [m
3
/h] (x 5gpm)
Número de etapas x 10
Código de impulsores (sólo se usa si la bomba
tiene menos impulsores que etapas)
Código de versión de la
bomba
Código de conexión a tubería
Código de materiales
Código de cierre mecánico y piezas de
caucho
