8.6 Dispositif de dérivation
Installer un dispositif de dérivation dans la tuyauterie de refoule-
ment si la pompe risque de fonctionner contre une vanne fermée
dans la tuyauterie de refoulement. La circulation par la pompe est
nécessaire pour assurer un maintien approprié du refroidisse-
ment et de la lubrification de la pompe. Voir fig. 7.3 Pressions
d'entrée minimales pour les débits minimaux.
Les coudes doivent être au moins à 12" de l'ouverture de dériva-
tion pour éviter l'érosion.

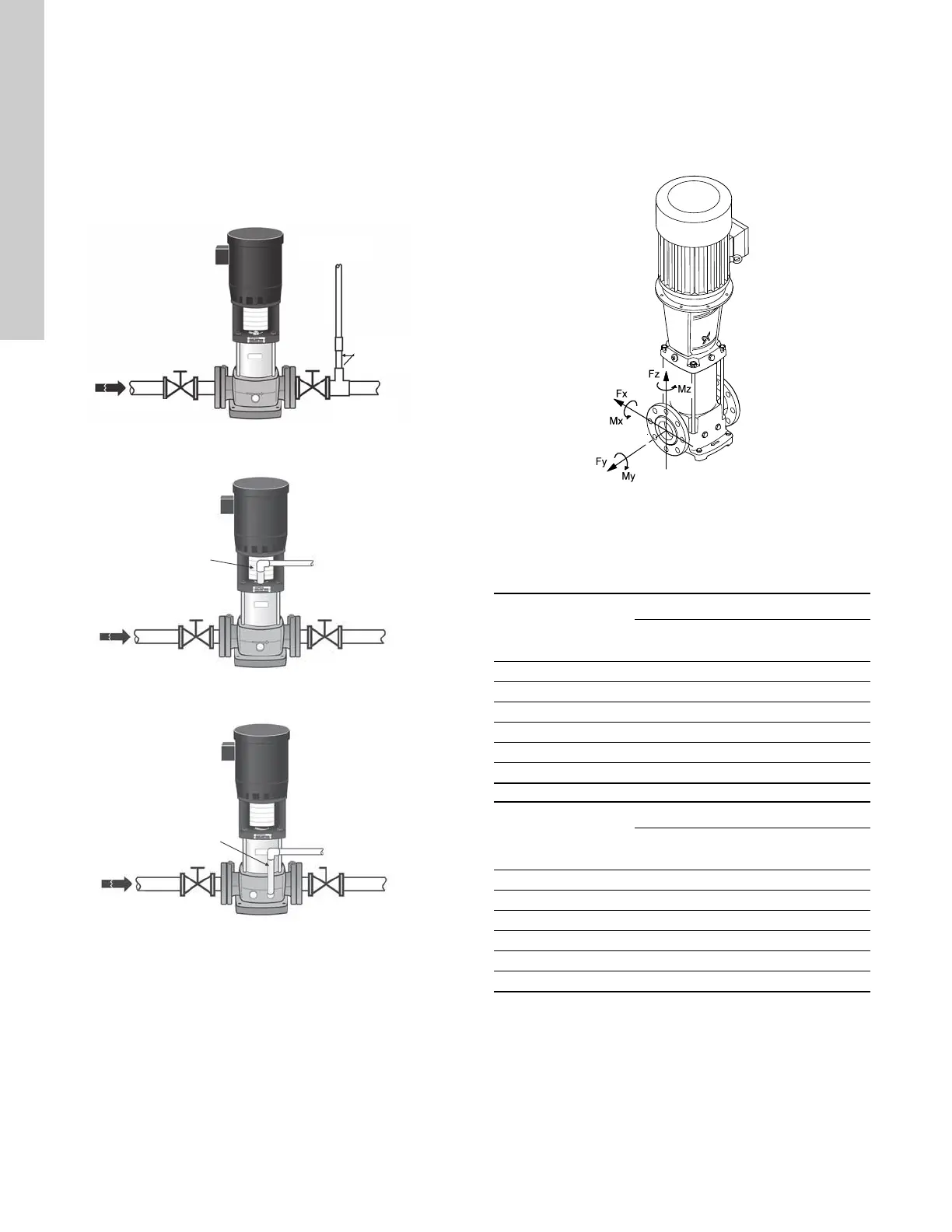

Fig. 7 Dispositif de dérivation recommandé
Fig. 8 Dispositif de dérivation en option
Fig. 9 Dispositif de dérivation en option pour CR, CRN 32,
45, 64 et CR 90, 120 et 150 uniquement
8.7 Couples et forces sur la bride
Si toutes les charges n'atteignent pas la valeur max. autorisées
indiquée dans les tableaux selon la fig. 10, l'une de ces valeurs
peut dépasser la limite normale. Contacter Grundfos pour plus
d'informations.
Fig. 10 Couples et forces sur la bride
TM04 3926 3613TM04 3909 3613TM04 3924 0409
Refoulement
Aspiration
Conduite de
dérivation
O
u
v
e
r
t
u
r
e
d
e
d
é
r
i
v
a
t
i
o
n
Refoulement
Conduite de
dérivation
Ouverture de
dérivation
Aspiration
Conduite de
dérivation
Ouverture de
dérivation
Aspiration
Refoulement
TM04 0346 1613
Bride
CR, CRI,
CRN
Force [F]
Direction Y
[lb]
Direction Z
[lb]
Direction X
[lb]
1 1/4" 1s à 5 171 263 175
2" 10, 15 et 20 303 371 337
2 1/2" 32 382 466 422
3" 45 461 562 506
4" 64 et 90 607 753 674
5", 6" 120 et 150 607 753 674
Bride
CR, CRI,
CRN
Couple [M]
Direction Y
[lb-pi]
Direction Z
[lb-pi]
Direction Z
[lb-pi]
1 1/4" 1s à 5 605 715 900
2" 10, 15 et 20 738 848 1,033
2 1/2" 32 793 904 1,106
3" 45 848 959 1,180
4" 64 et 90 922 1,069 1,291
5", 6" 120 et 150 922 1,069 1,291
Direction Y : Direction de la colonne de chambre
Direction Z : 90 ° de l'entrée/la sortie
Direction X : Entrée/sortie
