Español (MX)
40
8.3 Montaje de la bomba
8.3.1 Pares de ajuste recomendados para la instalación
8.4 Tubería de succión
La tubería de succión debe dimensionarse correctamente y ser
tan recta y corta como sea posible con objeto de minimizar las
pérdidas por fricción (debiendo discurrir, al menos, cuatro diáme-
tros de tubería en línea recta antes de la brida de succión).
Debe evitarse el uso de juntas, válvulas o accesorios innecesa-
rios. El uso de válvulas de mariposa en la línea de succión sólo
debe tener lugar cuando sea necesario para aislar una bomba
como resultado de una condición de succión inundada. Ello ocu-
rre cuando la fuente de agua se encuentra situada por encima de
la bomba. Consulte las figs. 5 y 6. Lave las tuberías antes de ins-
talar la bomba para eliminar los residuos desprendidos.

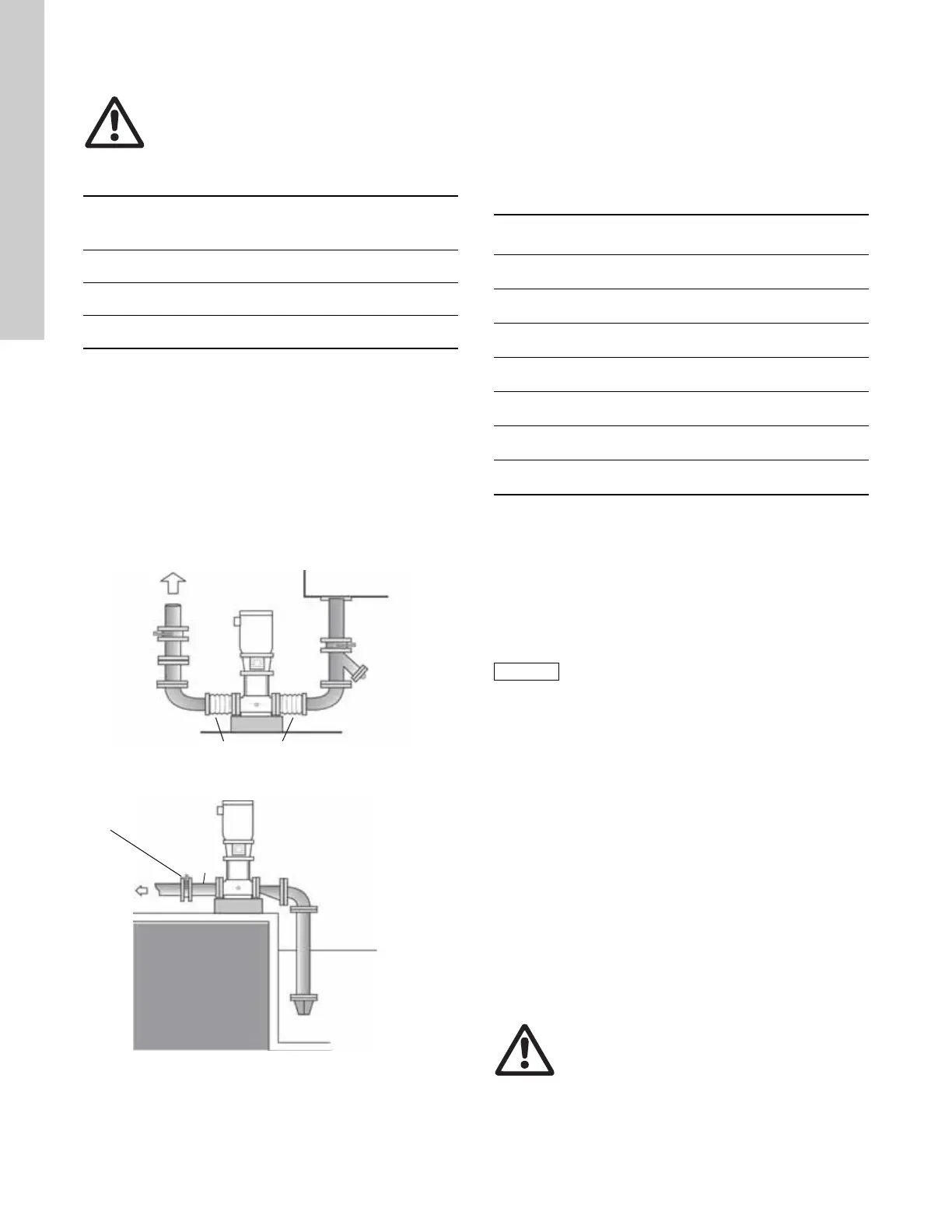

Fig. 5 Succión inundada
Fig. 6 Elevación por succión*
* La tubería de succión debe contar con una junta que le
permita cebarse. Las bombas CRN-SF no se pueden usar
para la elevación por succión.
8.4.1 Tamaño de la tubería de succión
Los siguientes tamaños recomendados de la tubería de succión
corresponden a los valores mínimos para las diferentes bombas
CR.
Compruebe el tamaño de la tubería de succión de la instalación
para asegurarse de que se respetan las prácticas recomendadas en
materia de plomería y no existen pérdidas por fricción excesivas.
Las altas temperaturas pueden exigir el uso de tuberías de mayor
diámetro para reducir la fricción y mejorar la carga NPHSA.
8.5 Tubería de descarga
Se aconseja instalar una válvula de retención y una válvula de
corte en la tubería de descarga.
El diámetro de la tubería, las válvulas y las juntas debe ser equi-
valente, al menos, al de la tubería de descarga, o bien dimensio-
narse de acuerdo con las prácticas recomendadas en materia de
plomería para mitigar las velocidades de flujo excesivas y las
pérdidas por fricción en las tuberías.
Antes de instalar la bomba, someta la tubería de descarga a una
presión de prueba equivalente, al menos, a la presión máxima
que es capaz de generar la bomba o aquella que establezcan los
códigos o normas locales.
Siempre que sea posible, evite la instalación de juntas que pue-
dan provocar pérdidas de alta presión, como codos o uniones en
T, directamente en cualquier extremo de la bomba. Las tuberías
deben disfrutar del soporte adecuado, a fin de evitar que ejerzan
tensiones térmicas y mecánicas en la bomba.
De acuerdo con las prácticas recomendadas en materia de insta-
lación, limpie bien el sistema y lávelo para eliminar los materiales
extraños y los sedimentos antes de instalar la bomba. Por otra
parte, la bomba no debe instalarse en el punto más bajo del sis-
tema, ya que ello fomenta la acumulación natural de suciedad y
sedimentos. Si existe un nivel excesivo de sedimentos o partícu-
las suspendidas, es aconsejable utilizar un filtro o cedazo. Grun-
dfos recomienda la instalación de manómetros en las bridas o
tuberías de succión y descarga para facilitar el monitoreo del
desempeño de la bomba y el sistema.
Aviso
Las bombas CR, CRI y CRN se entregan con los
puertos de succión y descarga cubiertos.
Retire las cubiertas antes de conectar las tube-
rías a la bomba.
Tipo de bomba
Par de ajuste
recomendado para
el cimiento [ft-lbs]
Par de ajuste
recomendado para
las bridas [ft-lbs]
CR, CRI y CRN 1s/
1/3/5, y CRT 2/4
30 37-44
CR, CRI y CRN 10/
15/20, y CRT 8/16
37 44-52
CR, CRN 32/45/64/
90/120/150
52 52-59
TM05 9273 3613
TM05 9274 3613
Filtro
Depósito
Válvula de
mariposa
Válvula de
retención
Juntas de expansión
Válvula de
mariposa
Reductor
excéntrico
Tubería de
succión
Válvula
de pie
Depósito
Válvula de
retención
Válvula de
mariposa
Tipo de bomba
Tamaño mín. de la tubería de
succión
CR, CRI, CRN 1s, 1, 3;
CRT 2
1"
Diámetro nominal según
norma ANSI, anexo 40
CR, CRI, CRN 5; CRT 4 1 - 1/4"
Diámetro nominal según
norma ANSI, anexo 40
CR, CRI, CRN 10, 15, 20;
CRT 8, 16
2"
Diámetro nominal según
norma ANSI, anexo 40
CR, CRN 32 2 - 1/2"
Diámetro nominal según
norma ANSI, anexo 40
CR, CRN 45 3"
Diámetro nominal según
norma ANSI, anexo 40
CR, CRN64, 90 4"
Diámetro nominal según
norma ANSI, anexo 40
CR, CRN 120, 150 5"
Diámetro nominal según
norma ANSI, anexo 40
La presión nominal de las tuberías, las válvulas y
las juntas debe ser equivalente o superior a la
presión máxima del sistema.
Aviso
Evite el uso de válvulas de cierre rápido en apli-
caciones CRN-SF para evitar los problemas deri-
vados del fenómeno de golpe de ariete.
