Español (MX)
36
6. Aplicaciones
Compare la información indicada en la placa de datos de la
bomba o su curva de desempeño con la aplicación de la que
deba formar parte. Asegúrese de que la aplicación no supere los
siguientes límites.
7. Condiciones de funcionamiento
7.1 Temperatura ambiente y altitud
Si la temperatura ambiente supera los límites máximos de tempe-
ratura de la bomba o la bomba se instala a una altitud que supere
los valores de altitud indicados en la tabla siguiente, no deberá
someterse el motor a su carga máxima a fin de evitar el riesgo de
sobrecalentamiento.
La condición de sobrecalentamiento podría derivarse de una tem-
peratura ambiente excesiva o a la baja densidad del aire que se
registra a grandes alturas, lo cual contribuye a reducir el efecto
de refrigeración. En tales casos, puede que sea necesario usar
un motor con una mayor potencia nominal (P2).

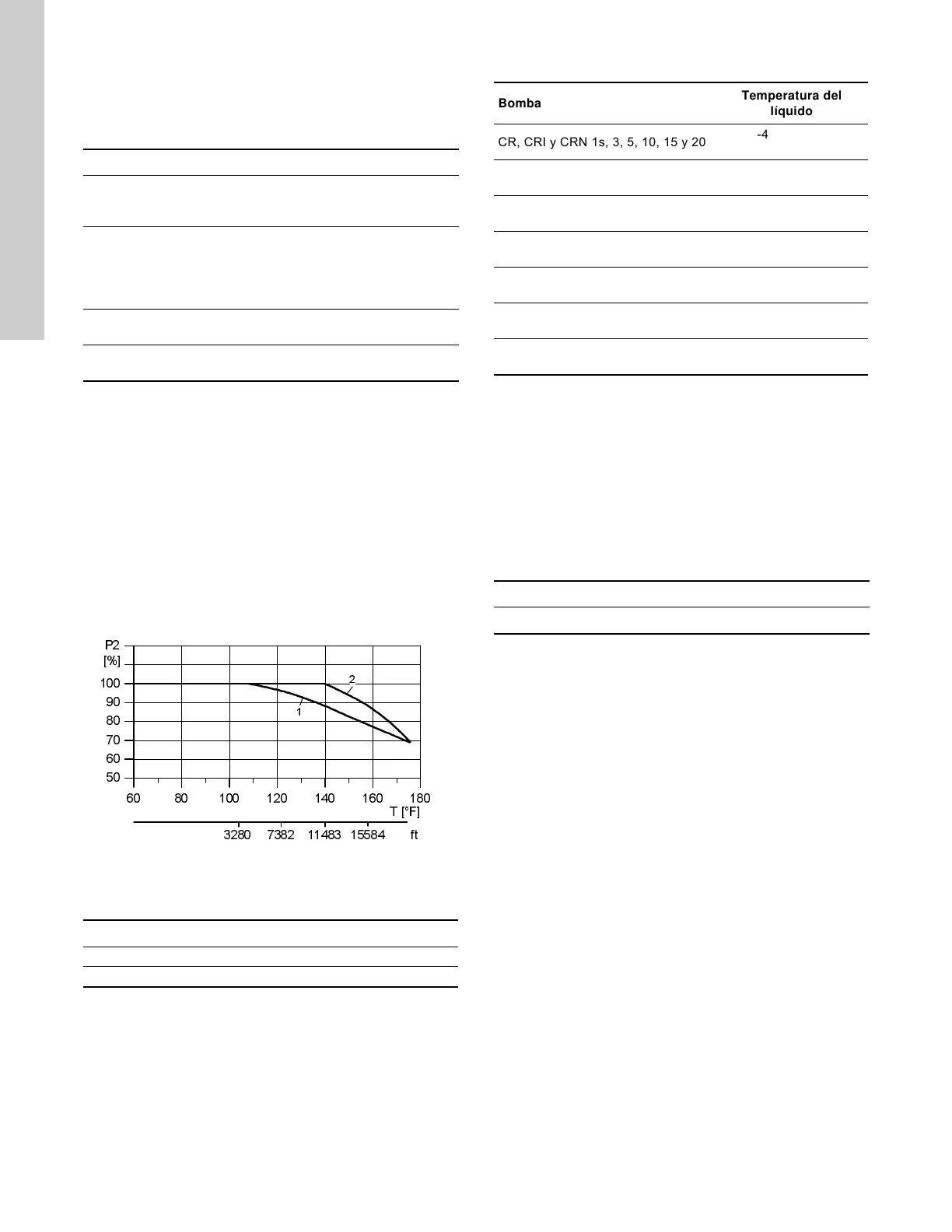

Fig. 3 Relación entre la potencia del motor (P2) y la
temperatura ambiente/altura
Leyenda
Ejemplo: De acuerdo con la fig. 3, P2 debe reducirse al 88 %
cuando una bomba con motor ML de gran eficiencia NEMA se
instala a 15,584 ft por encima del nivel del mar. A una tempera-
tura ambiente de 167 °F, la potencia P2 de un motor de eficiencia
estándar debe reducirse a un 74 % de la potencia nominal.
En aquellos casos en los que se superan la temperatura y la
altura máximas, deben aplicarse los factores de reducción.
Ejemplo: 0.89 x 0.89 = 0.79.
7.2 Temperaturas del líquido
Todos los motores están diseñados para la operación continua en
entornos con una temperatura del aire de 104 °F (40 °C). Si la
temperatura del aire es superior en el entorno en cuestión, con-
sulte con Grundfos.
* Se recomienda usar cierres mecánicos xUBE para temperatu-
ras superiores a 200 °F. Las bombas con cierre mecánico
híbrido KUHE sólo pueden operar a una temperatura máxima
de 200 °F (90 °C). Las bombas con cierre mecánico xUUE
pueden operar a una temperatura mínima de -40 °F (-40 °C).
("x" es el tipo de cierre).
7.3 Presiones mínimas de entrada
Tipo Aplicación/líquido
CR
Agua caliente y fría, alimentación de calderas,
retorno de condensado, glicoles y líquidos térmicos
solares.
CRI/CRN
Agua desionizada, desmineralizada y destilada.
Agua salobre y otros líquidos no aptos para el con-
tacto con aleaciones de hierro o cobre (consulte con
el fabricante acerca de la compatibilidad de otros
líquidos).
CRN-SF
Lavado a alta presión, ósmosis inversa u otras apli-
caciones a alta presión.
CRT
Agua salada, líquidos basados en cloruros y líquidos
aprobados para titanio.
TM03 4272 2006
Pos. Descripción
1 Motores de eficiencia estándar NEMA
2 Motores de gran eficiencia NEMA
60 80 100 120 140 160 180
T [°F]
50
60
70
80
90
100
[%]
P2
1
2
3280 7382 11483 15584 ft
Bomba
Temperatura del
líquido
CR, CRI y CRN 1s, 3, 5, 10, 15 y 20
-4 - +248 °F
(-20 - +120 °C)
CR y CRN 32, 45, 64 y 90*
-22 - +248 °F
(-30 - +120 °C)
CR y CRN 120 y 150* (hasta 60 hp)
-22 - +248 °F
(-30 - +120 °C)
CR y CRN 120 y 150 (75 y 100 hp)
32 - 248 °F
(0 - 120 °C)
CRT 2, 4, 8, 16
-4 - +248 °F
(-20 - +120 °C)
CRN-SF
-4 - +221 °F
(-15 - +105 °C)
Bombas con Cool-Top™
hasta 356 °F
(180 °C)
CR, CRI y CRN (todas) NPSHR + 2 ft
CRN-SF 29 psi (2 bar)
