39
Español (MX)
8. Instalación
8.1 Ubicación de la bomba
Sitúe la bomba en un área seca, bien ventilada y que no presente
peligro de heladas ni esté sujeta a grandes variaciones de tem-
peratura.
Asegúrese de que la bomba quede instalada, al menos, a 6 in
(150 mm) de cualquier obstáculo o superficie caliente.
El motor requiere un suministro de aire adecuado para impedir su
sobrecalentamiento y espacio vertical suficiente como para poder
extraerlo y repararlo.
En sistemas abiertos que requieran elevación por succión, sitúe
la bomba tan cerca de la fuente de líquido como sea posible para
reducir las pérdidas por fricción en las tuberías.
8.2 Cimentación
Use cemento u otro material de cimentación similar para propor-
cionar a la bomba una base de instalación segura y estable.
La tabla siguiente recoge las distancias entre centros de los orifi-
cios de los pernos para los diferentes tipos de bombas.
Fije la bomba al cimiento empleando los cuatro pernos e intro-
duzca calzos en la base para asegurarse de que la bomba quede
instalada en posición vertical y que los cuatro soportes de la base
queden bien apoyados (si la superficie es irregular, la base de la
bomba podría romperse al ajustar los pernos).

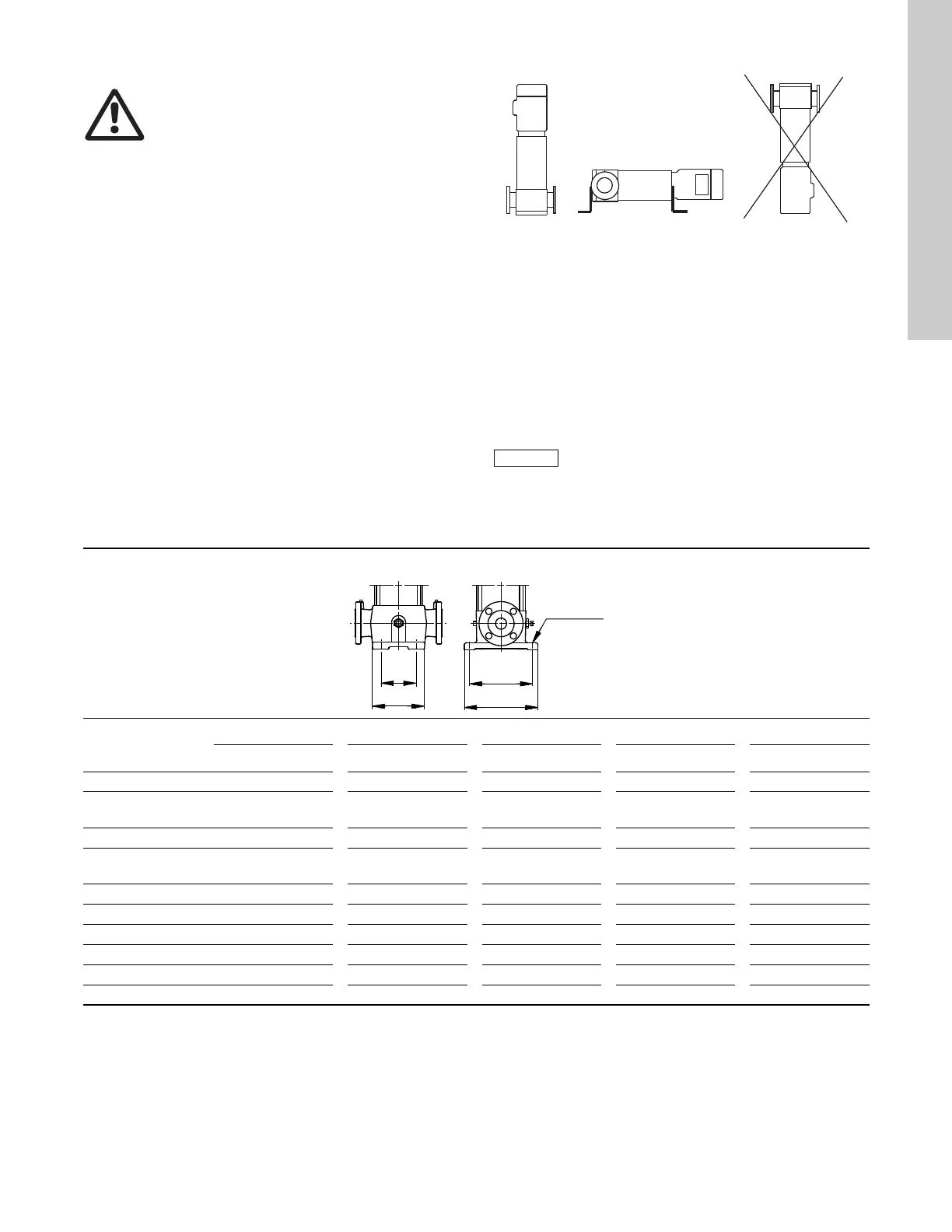

Fig. 4 Posición de la bomba
La bomba se puede instalar en vertical u horizontal. Consulte la
fig. 4.
Asegúrese de que el ventilador de refrigeración del motor disfrute
de una fuente de aire fresco adecuada. El motor no debe caer en
ningún caso bajo el plano horizontal.
Las flechas estampadas en la base de la bomba indican el sen-
tido en el que el líquido atraviesa la bomba.
A fin de minimizar los posibles ruidos generados por la bomba,
es aconsejable instalar juntas de expansión a ambos lados de la
bomba y soportes antivibración entre el cimiento y la bomba.
Instale válvulas de corte a ambos lados de la bomba para evitar
que el sistema se vacíe al limpiarla, repararla o sustituirla.
Aviso
No conecte el suministro eléctrico hasta que la
bomba se encuentre debidamente instalada.
TM04 3906 0409
Asegúrese de que el tapón de venteo quede
situado en la parte superior.
Dimensiones de las bases y distancias entre centros de los orificios de los pernos
TM00 2256 3393
Tipo de bomba
L1 L2 B1 B2 ∅
[in] [mm] [in] [mm] [in] [mm] [in] [mm] [in] [mm]
CR 1s, 1, 3, 5 3 15/16 100 5 11/16 145 7 1/16 180 8 11/16 220 1/2 13
CRI, CRN 1s 1, 3, 5
CRT 2, 4
3 15/16 100 5 7/8 150 7 1/16 180 8 11/16 220 1/2 13
CR 10, 15, 20 5 1/8 130 6 15/16 176 8 7/16 215 10 1/16 256 9/16 13.5
CRN 10, 15, 20
CRT 8, 16
5 1/8 130 7 7/8 200 8 7/16 215 9 3/4 248 1/2 13
CR 32 6 11/16 170 8 3/4 223 9 7/16 240 11 3/4 298 9/16 14
CRN 32 6 11/16 170 8 7/8 226 9 7/16 240 11 3/4 298 9/16 14
CR 45, 64 7 1/2 190 9 3/4 248 10 1/2 266 13 1/16 331 9/16 14
CRN 45, 64 7 1/2 190 9 7/8 251 10 1/2 266 13 1/16 331 9/16 14
CR, CRN 90 7 13/16 199 10 1/4 261 11 280 13 11/16 348 9/16 14
CR, CRN 120, 150 10 13/16 275 13 9/16 344 14 15/16 380 18 9/16 472 11/16 18
