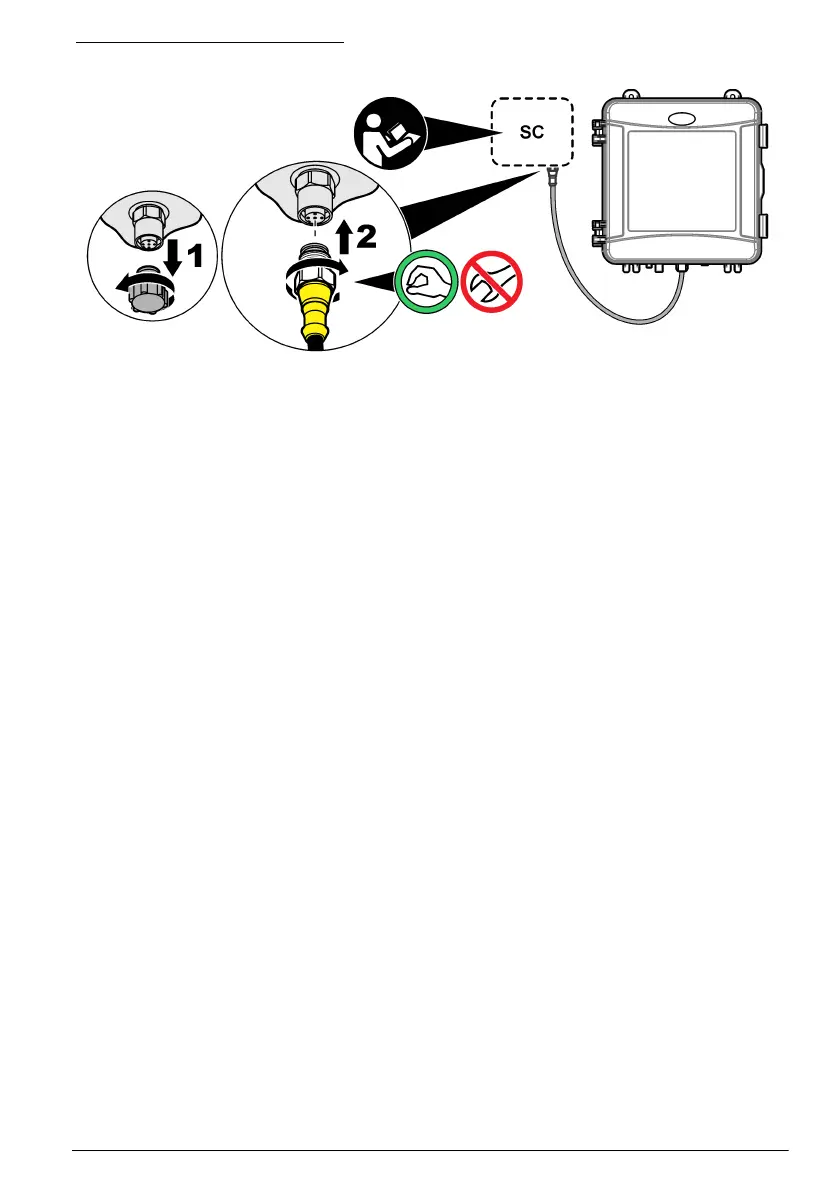

รูปที่ 5 เชื่อมต่อเคเบิลกับอุปกรณ์เชื่อมต่อแบบด่วน
เชื่อมต่อชุดควบคุมกับไฟฟ้า
เชื่อมต่อชุดควบคุมไปยังสายไฟฟ้าโดยการเดินสายไฟในรางไฟหรือต่อผ่านสายไฟ ดูวิธีใช้ในเอกสารของแผงควบคุม
เชื่อมต่ออุปกรณ์ภายนอกกับตัวควบคุม
เชื่อมต่อรีเลย์ชุดควบคุม ช่องสัญญาณอะนาล็อก และอินพุตดิจิตอลกับอุปกรณ์ภายนอกตามความจำเป็น ดูวิธีใช้ในเอกสารของแผงควบคุม
ขั้นตอนที่ 7: ตั้งค่าและไพรมเครื่องวิเคราะห์
1. หากตัวควบคุมไม่รู้ว่าเครื่องวิเคราะห์เชื่อมต่ออยู่หรือไม่ ให้กด Menu (เมนู) แล้วเลือก TEST/MAINT (ทดสอบ/บำรุงฯ) >
SCAN SENSORS (ค้นหาหัววัด)
2. กดMenu (เมนู)จากนั้นเลือกSENSOR SETUP (ตั้งค่าหัววัด) > [select analyzer (เลือกเครื่องวิเคราะห์)] > PRIME
(เตรียมสารเคมี)
ขั้นตอนที่ 8: กำหนดอัตราการไหล
1. กด RIGHT (ลูกศรชี้ไปทางขวา) ที่ชุดควบคุมเพื่อแสดงอัตราการไหล สารตัวอย่างจะไหลผ่านเครื่องวิเคราะห์เมื่อเครื่องวิเคราะห์ชำระ
ล้างเซลล์ ในเวลาอื่นนั้น จะไม่มีการไหลของสารตัวอย่างและอัตราการไหลจะแสดงเป็นศูนย์ โปรดดู ตาราง 4 ในหน้า 176 สำหรับคำ
อธิบายขั้นตอนรอบการวัด
2. ใช้วาล์วเปิด/ปิดเพื่อตั้งอัตราการไหลระหว่าง 60 และ 200 mL/min เมื่อเครื่องวิเคราะห์ล้างเซลล์ด้วยน้ำ
ขั้นตอนที่ 9: ติดตั้งซอฟต์แวร์เวอร์ชันล่าสุด
ตรวจให้แน่ใจว่าชุดควบคุม SC มีซอฟต์แวร์เวอร์ชันล่าสุดติดตั้งอยู่ ใช้การ์ด SD เพื่อติดตั้งซอฟต์แวร์เวอร์ชันล่าสุดบนชุดควบคุม SC
1. ไปที่หน้าผลิตภัณฑ์สำหรับชุดควบคุม SC ที่ใช้งานได้ที่http://hach.com
2. คลิกที่แท็บ “Downloads (ดาวน์โหลด)”
3. เลื่อนลงมาที่ “Software/Firmware”
4. คลิกที่ลิงก์สำหรับซอฟต์แวร์ชุดควบคุม SC
5. บันทึกไฟล์ที่การ์ด SD
6. ติดตั้งไฟล์ลงในชุดควบคุม SC โปรดดูที่เอกสารคู่มือการติดตั้งที่มาพร้อมกับไฟล์ซอฟต์แวร์
การกำหนดค่า
ขั้นตอนที่ 10: กำหนดค่าเครื่องวิเคราะห์
ตั้งค่าชื่อเครื่องวิเคราะห์ ค่าเฉลี่ยสัญญาณ ประเภทของค่าคลอรีน การปฏิเสธฟอง และจุดตั้งเตือนคลอรีน
ไทย
185

Hach CL17sc Specifications

General

Power Supply	100-240 VAC, 50/60 Hz
Parameter	Free or Total Chlorine
Cycle Time	2.5 minutes
Resolution	0.01 mg/L
Measurement Method	Colorimetric
Measurement Range	0 to 5 mg/L (ppm) Cl2
Sample Temperature Range	5 to 40 °C
Output	4-20 mA
Enclosure Rating	IP66
Operating Humidity	5 - 95% non-condensing
Sample Flow Rate	200 to 400 mL/min
Wetted Materials	PVC, Glass, Silicone
Relays	Two SPDT relays
Reagent Consumption	Approximately 1 liter per 31 days
