V O R S I C H T
Um Schäden an dem Instrument zu vermeiden, muss der oben beschriebene Vorgang vor jedem Transport in
umkehrter Reihenfolge (d. h. Schalter auf OFF setzen) ausgeführt werden .
Schalter und Anschlüsse des Geräts

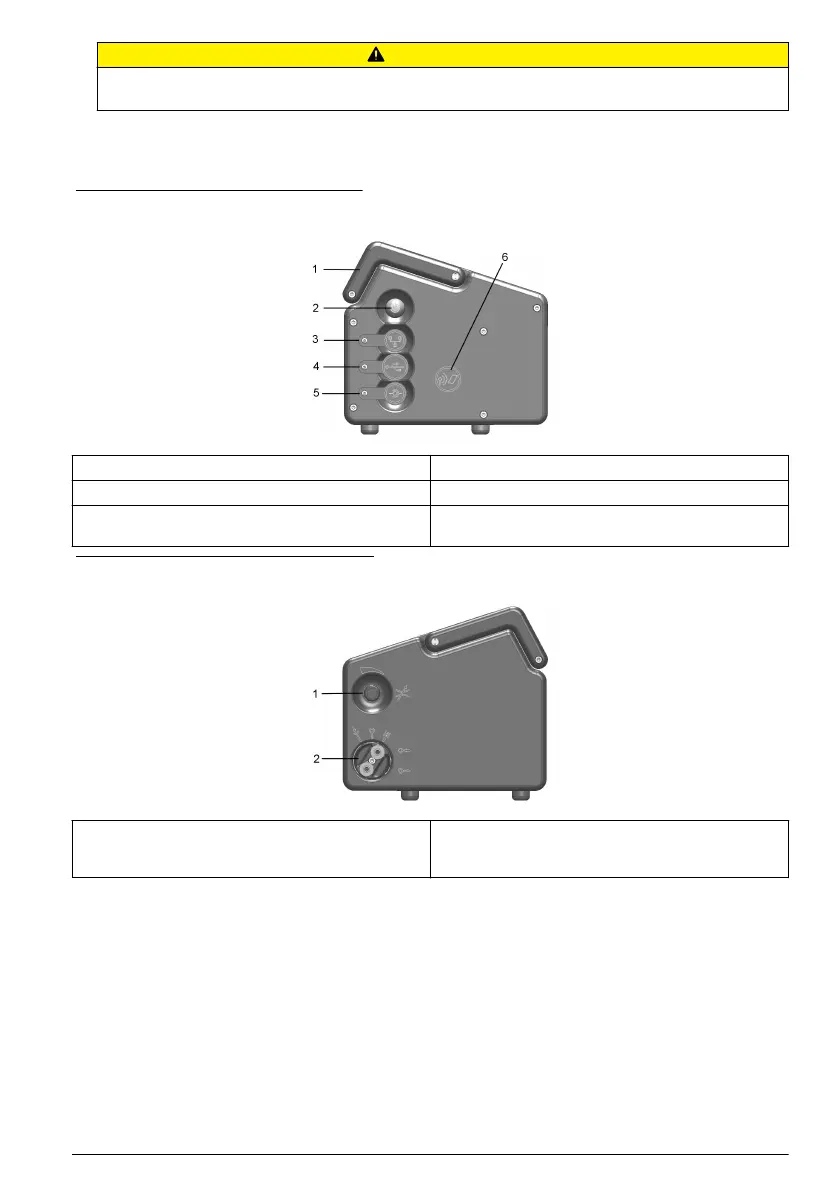

Die folgende Abbildung zeigt die Geräteseiten und die Bedienelemente, die sich hier befinden:
Abbildung 1 Ansicht der linken Seite
1 Handgriff 4 USB-Anschluss
2 Betriebsschalter EIN/AUS 5 Externer Netzanschluss
3 RS232-Anschluss 6 Kartenidentifizierungssystem (optional, noch nicht
verfügbar)
Abbildung 2 Ansicht der rechten Seite
1 Probenflusseinstellventil 2 Probenflussventil mit Probeneinlass- und
Auslassanschlüssen (der Probeneinlass befindet
sich oben am Ventil und der Auslass unten).
Probenflussventil
Das Probenflussventil hat drei Positionen:
• Probenfluss PURGE (Spülen)
• Probenfluss ON (Ein)
• Probenfluss OFF (Aus)
Die Position PURGE (Spülen) wird verwendet, um eventuell auftretende Luftblasen aus der
Probenleitung zu entfernen. Für eine gründliche Spülung wird empfohlen, das Ventil mindestens
5 Sekunden in dieser Position zu lassen. Bei dieser Einstellung läuft der Probenfluss direkt von der
Einlassleitung in die Auslassleitung. In dieser Phase werden keine Messungen vorgenommen, da die
Probe keinen Kontakt mit dem Sensor hat.
Mit den Positionen ON und OFF wird der Probenfluss ein- bzw. ausgeschaltet.
Deutsch
29
