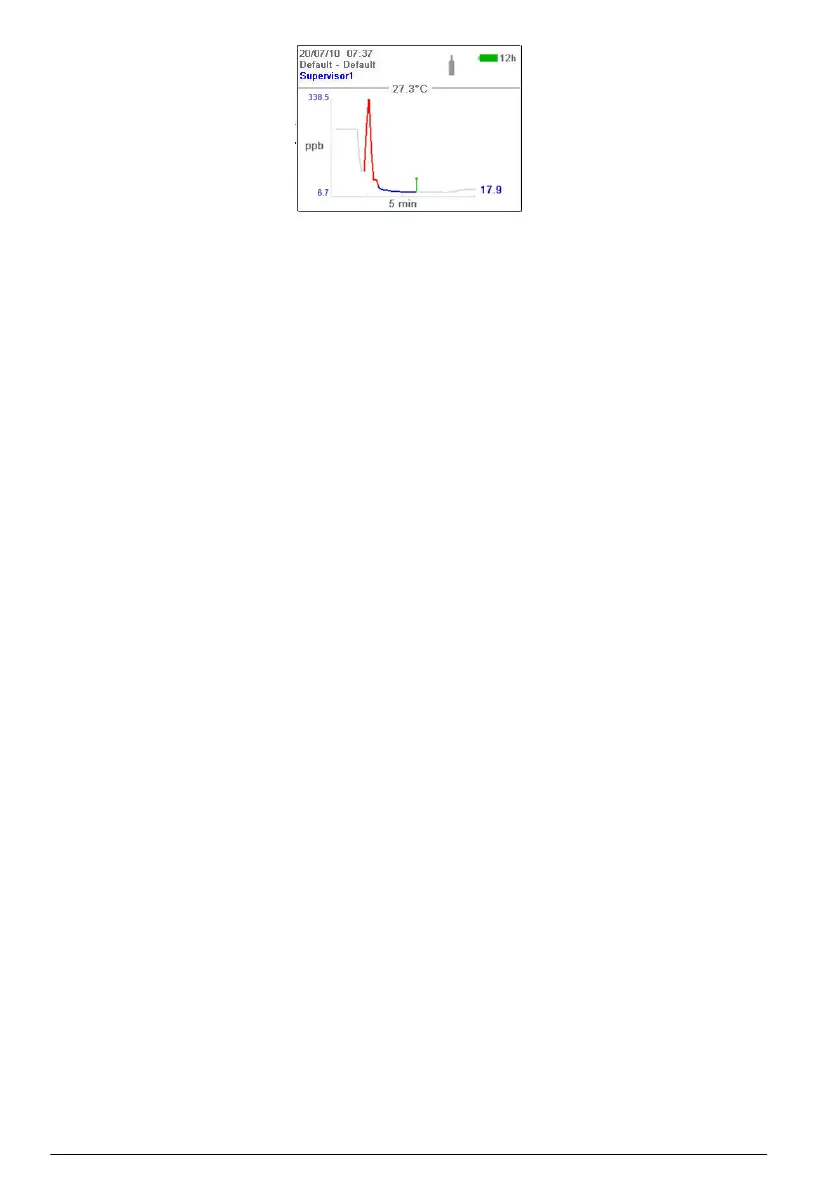

Questa schermata fornisce una rappresentazione grafica della misurazione con il valore numerico
della misura visualizzato alla fine della curva. Il precedente esempio mostra la misurazione nel modo
campionamento.
Il valore numerico alla fine della curva viene aggiornato ogni 5 secondi. La curva viene aggiornata
ogni 5 secondi nel modo campionamento. In modalità continua, la velocità di aggiornamento è pari a
quella impostata per il parametro intervallo di memorizzazione.
Nella parte inferiore della schermata appare il periodo di tempo del grafico. Questo valore può
essere aumentato o ridotto (4 livelli) premendo le frecce su e giù sulla tastiera. I valori dipendono
inoltre dall'intervallo di memorizzazione impostato: aumentando tale intervallo aumenta il periodo di
tempo disponibile.
La scala di misura viene calcolata automaticamente con i valori massimo e minimo visualizzati
rispettivamente sopra e sotto l'asse y.
Nel modo campionamento, un simbolo quadrato appare per segnalare la fine della misurazione. Il
quadrato è verde se il criterio di stop è stato raggiunto oppure rosso ad indicare una misurazione
errata.
Il colore della curva ha il seguente significato:
• Grigio (normale): Il canale è assente o la misura è fuori intervallo
• Verde (grassetto): Il canale è in fase di calibrazione
• Grigio (grassetto): La misurazione non si è avviata (solo modo campionamento)
• Rosso (grassetto): Si è attivato un allarme
• Blu (grassetto): Misurazione normale
Elenco configurazione misura
Dalla schermata misura, premere il tasto freccia destra fino a visualizzare l'elenco delle
configurazioni misura memorizzato nello strumento.
Nota: Queste configurazioni sono definite dall'utente sul PC (vedere Creazione di una nuova tabella di
configurazione misura a pagina 54) e importate nello strumento (vedere Trasferimento dei file sullo strumento
a pagina 55). L'utente può modificare sullo strumento solo la configurazione predefinita (ID0 ). Per farlo, deve
accedere come supervisore e modificare i parametri predefiniti dal Menu principale, come descritto in Impostazioni
configurazione misura predefinita a pagina 62.
Premere i tasti freccia su e giù per scorrere l'elenco delle configurazioni misura. Quando la
configurazione desiderata è evidenziata, premere il tasto Invio per selezionarla. I dettagli della
configurazione selezionata appaiono sullo schermo.
Premere di nuovo il tasto Invio per selezionare questa configurazione e tornare alla schermata
misura, oppure Annulla per rifiutare e tornare all'elenco delle configurazioni misura.
Allarmi misura
Se si verifica un problema durante la misurazione, il sistema mostra alternatamente la schermata
misura e un messaggio di errore, ad intervalli di un secondo.
Il valore di misura appare rosso per indicare che non rientra nei limiti predefiniti. Anche il valore di
allarme basso appare in rosso sul lato destro della schermata per indicare il tipo di errore che si è
verificato.
Il messaggio di errore indica il motivo per cui la misura non è valida.
58
Italiano
